Масляный радиатор трубопроводы — HITACHI EG70R

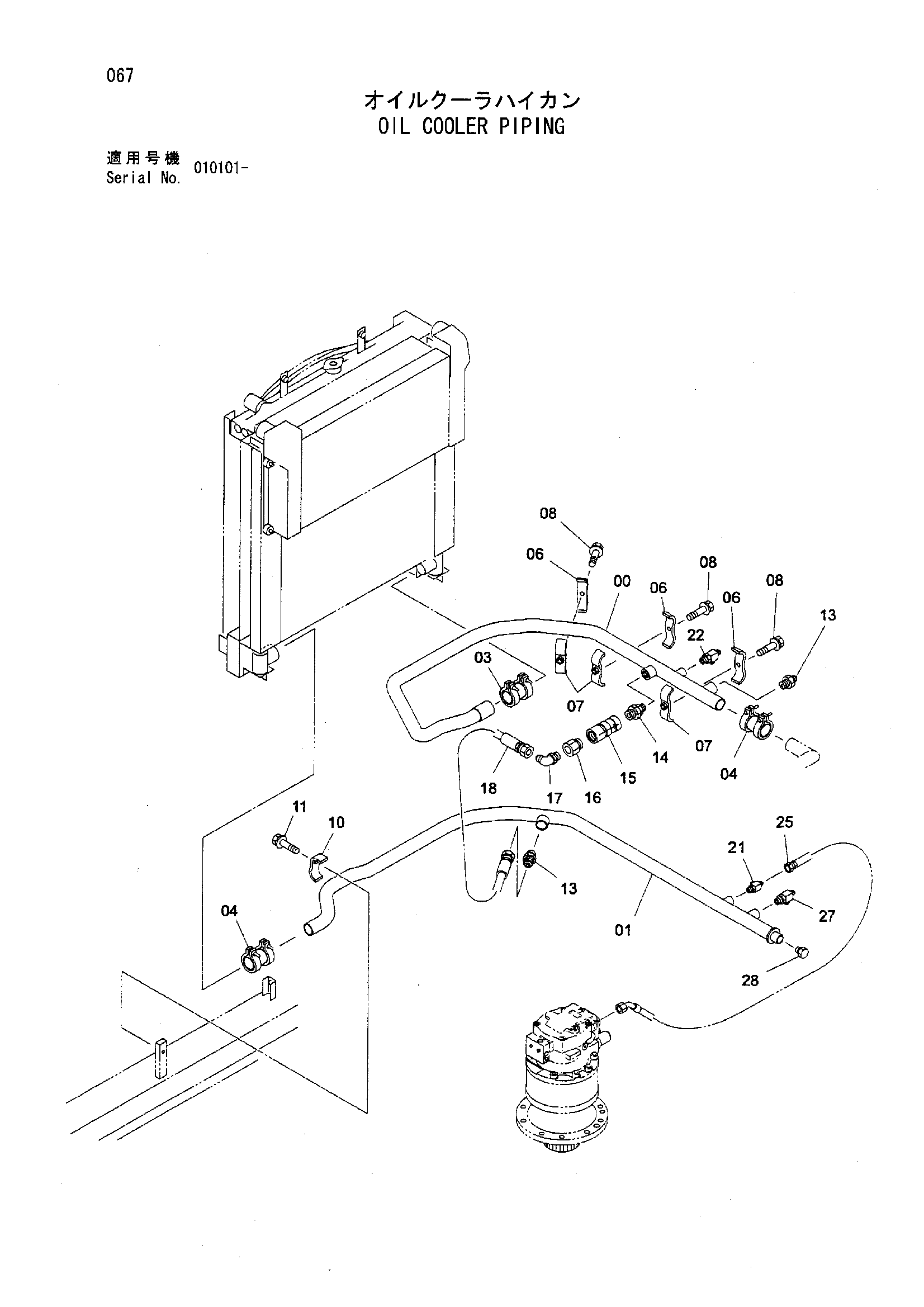

Заводская схема «Масляный радиатор трубопроводы» для HITACHI EG70R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y700560 | Трубка | 1 |
| 01 | Y700561 | Трубка | 1 |
| 03 | 4067834 | Муфта | 1 |
| 04 | 4069801 | Муфта | 2 |
| 06 | 4053696 | Хомут трубки | 3 |
| 07 | 9756186 | Хомут трубки | 3 |
| 08 | J011270 | Болт с шайбой | 3 |
| 10 | 4053698 | Хомут трубки | 1 |
| 11 | J011265 | Болт с шайбой | 1 |
| 13 | A852166 | Адаптер | 2 |
| 14 | 4291797 | Адаптер | 1 |
| 15 | Y403967 | Клапан | 1 |
| 16 | 4263448 | Переходник S | 1 |
| 17 | A852366 | Угловой штуцер | 1 |
| 18 | 4442315 | Шланг | 1 |
| 21 | A852444 | Тройник | 1 |
| 22 | A852433 | Тройник | 1 |
| 25 | 4377107 | Шланг | 1 |
| 27 | 4245108 | Тройник | 1 |
| 28 | A885004 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG70R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
