Поручень [STD] — HITACHI EG70R
Заводская схема «Поручень [STD]» для HITACHI EG70R. Каталожные номера деталей, позиции, применяемость и запрос цены.

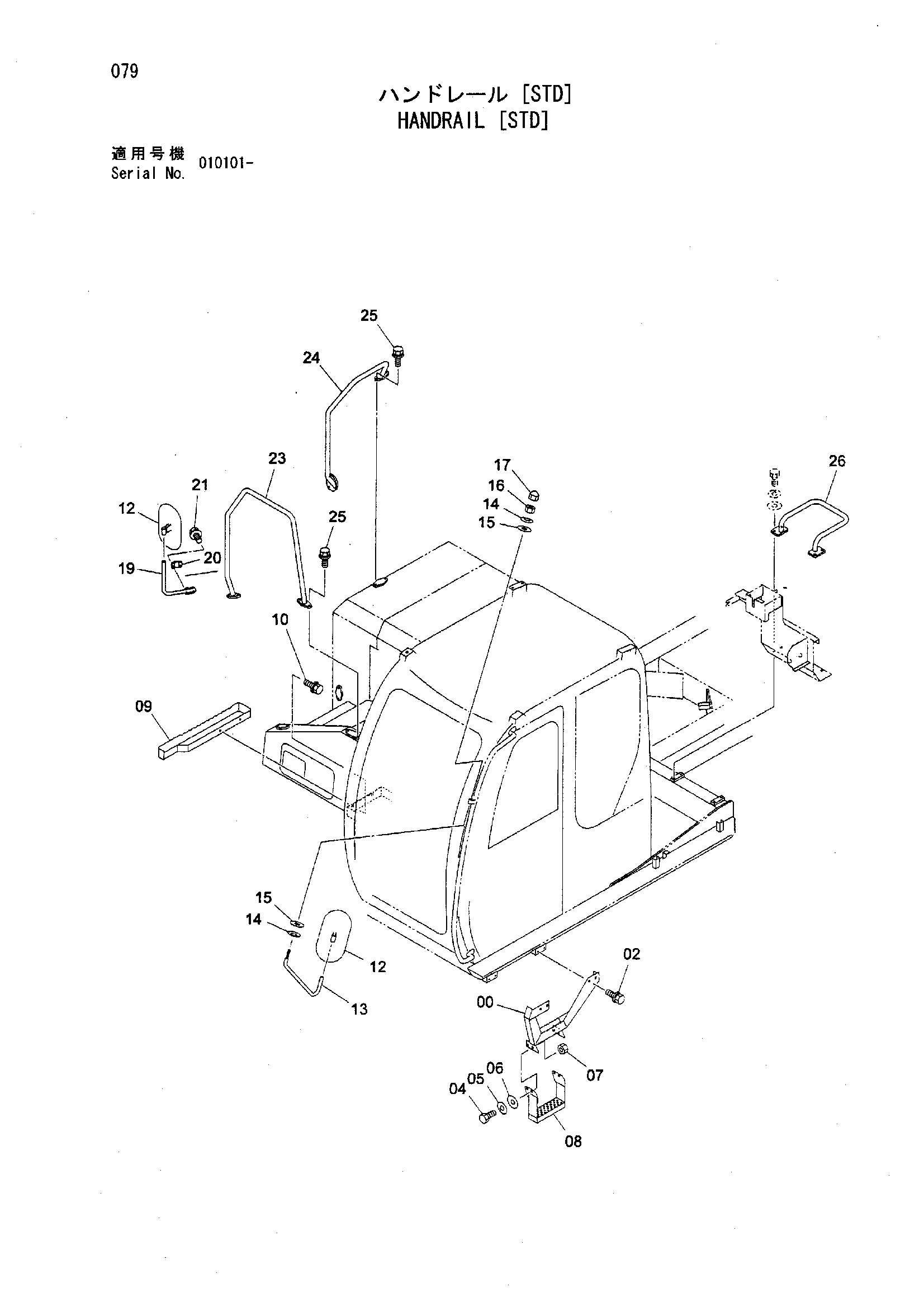

![Схема Поручень [STD] HITACHI EG70R](/catalog-drawings/4a/4acc9e6a-10fd-41ef-b0c0-7b191a179bb1.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y700577 | Ступень | 1 |
| 02 | J021025 | Болт с шайбой | 4 |
| 04 | J901025 | Болт | 4 |
| 05 | A590110 | Плоская шайба | 4 |
| 06 | A590910 | Пружинная шайба | 4 |
| 07 | J950010 | Гайка | 4 |
| 08 | 4420016 | Ступень | 1 |
| 09 | Y801291 | Ступень | 1 |
| 10 | J021230 | Болт с шайбой | 2 |
| 12 | 4416704 | Зеркало | 2 |
| 13 | 3091096 | Стойка | 1 |
| 14 | 4172172 | Тарельчатая пружина | 2 |
| 15 | J253112 | Плоская шайба | 2 |
| 16 | J231212 | Гайка | 1 |
| 17 | 4449509 | Гайка колпачок | 1 |
| 19 | 8077521 | Стойка | 1 |
| 20 | 4425481 | Хомут | 1 |
| 21 | J010855 | Болт с шайбой | 2 |
| 23 | Y801293 | Поручень | 1 |
| 24 | Y801294 | Поручень | 1 |
| 25 | J021025 | Болт с шайбой | 8 |
| 26 | Y801337 | Поручень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG70R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
