C/V трубопроводы — HITACHI EG70R-3

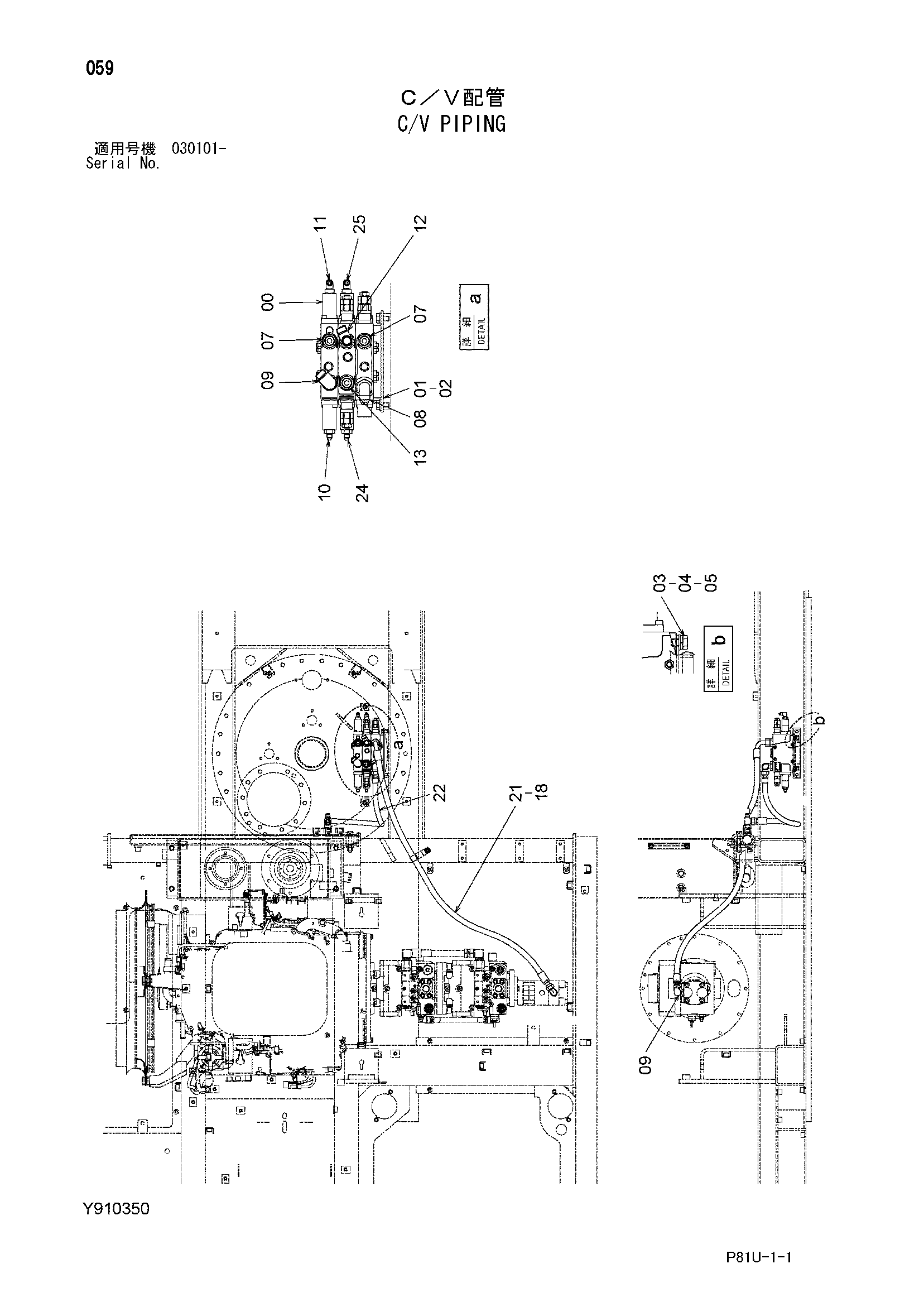

Заводская схема «C/V трубопроводы» для HITACHI EG70R-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y411571 | Гидрораспределитель | 1 |
| 01 | Y971362 | Кронштейн | 1 |
| 02 | J271020 | Болт с шайбой | 2 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J901016 | Болт | 4 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | A590110 | Плоская шайба | 4 |
| 07 | A853144 | Адаптер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4353073 | Угловой штуцер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | A853344 | Угловой штуцер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A852122 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852322 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A853444 | Тройник | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4197531 | Адаптер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4138938 | Уплотнительное кольцо | 2 |
| 21 | Y416404 | Шланг | 1 |
| 22 | Y416462 | Шланг | 1 |
| 24 | Y416405 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | Y416406 | Угловой штуцер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG70R-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
