Топливный бак — HITACHI EG70R-3

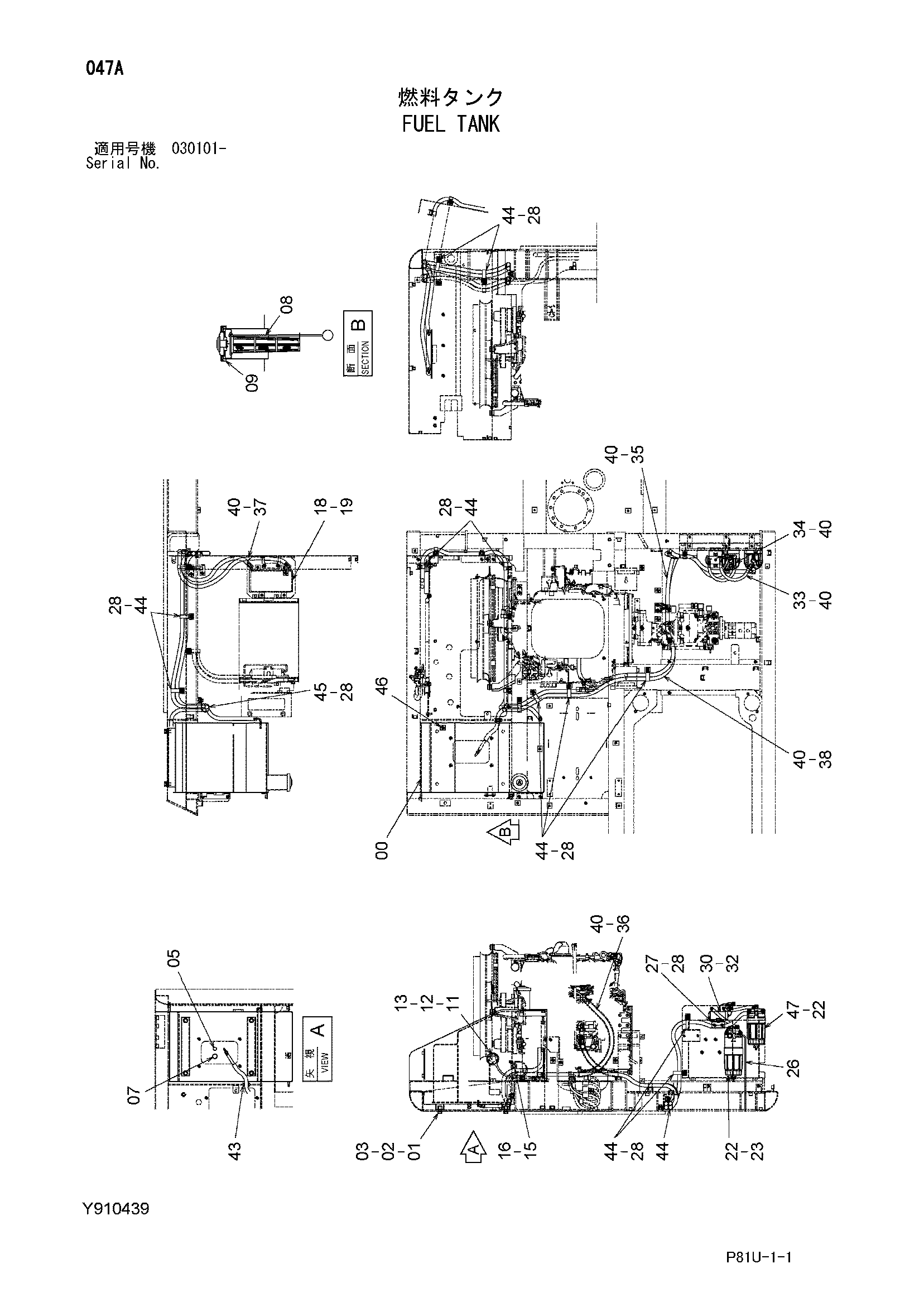

Заводская схема «Топливный бак» для HITACHI EG70R-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y600576 | Топливный бак | 1 |
| 01 | J921640 | Болт | 4 |
| 02 | A590916 | Пружинная шайба | 4 |
| 03 | A590116 | Плоская шайба | 4 |
| 05 | Z446536 | Пробка | 1 |
| 07 | A885004 | Пробка | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4353560 | Сетчатый фильтр | 1 |
| 09 | 4361638 | Колпачок | 1 |
| 11 | 4420401 | Поплавок | 1 |
| 12 | 4269607 | Манжета | 1 |
| 13 | J450510 | Винт с шайбой | 5 |
| 15 | 4257159 | Кронштейн | 1 |
| 16 | J271020 | Болт с шайбой | 1 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4626193 | Радиатор | 1 |
| 19 | J260820 | Болт с шайбой | 4 |
| 19A | J900820 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 22 | J271045 | Болт с шайбой | 4 |
| 22A | J901045 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | J271080 | Болт с шайбой | 1 |
| 23A | J901080 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 26 | 4652981 | Виниловый шланг | 1 |
| 27 | 8100676 | Кронштейн | 1 |
| 28 | J271025 | Болт с шайбой | 14 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | 4645227 | Насос | 1 |
| 32 | J260625 | Болт с шайбой | 2 |
| 32A | J900625 | Болт | 1 |
| 32B | A590106 | Плоская шайба | 1 |
| 33 | 4649521 | Топливный шланг | 1 |
| 34 | Y415232 | Топливный шланг | 1 |
| 35 | Y910280 | Топливный шланг | 1 |
| 35A | Y415233 | Топливный шланг | 1 |
| 35B | Y415255 | Трубка | 1 |
| 35C | Y415253 | Трубка | 1 |
| 36 | Y910281 | Топливный шланг | 1 |
| 36A | Y415234 | Топливный шланг | 1 |
| 36B | Y415256 | Трубка | 1 |
| 36C | Y415253 | Трубка | 1 |
| 37 | Y910282 | Топливный шланг | 1 |
| 37A | Y415235 | Топливный шланг | 1 |
| 37B | Y415254 | Трубка | 1 |
| 38 | Y910279 | Топливный шланг | 1 |
| 38A | Y415230 | Топливный шланг | 1 |
| 38B | Y415236 | Трубка | 1 |
| 40 | 4514700 | Зажим шланг | 12 |
| 43 | 991964 | Резиновая втулка | 1 |
| 44 | 4192034 | Зажим | 12 |
| 45 | 4190265 | Зажим | 1 |
| 46 | 4280359 | Зажим | 1 |
| 47 | 4679980 | Фильтр фуле | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG70R-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
