Аккумулятор крышка — HITACHI EG70R-3

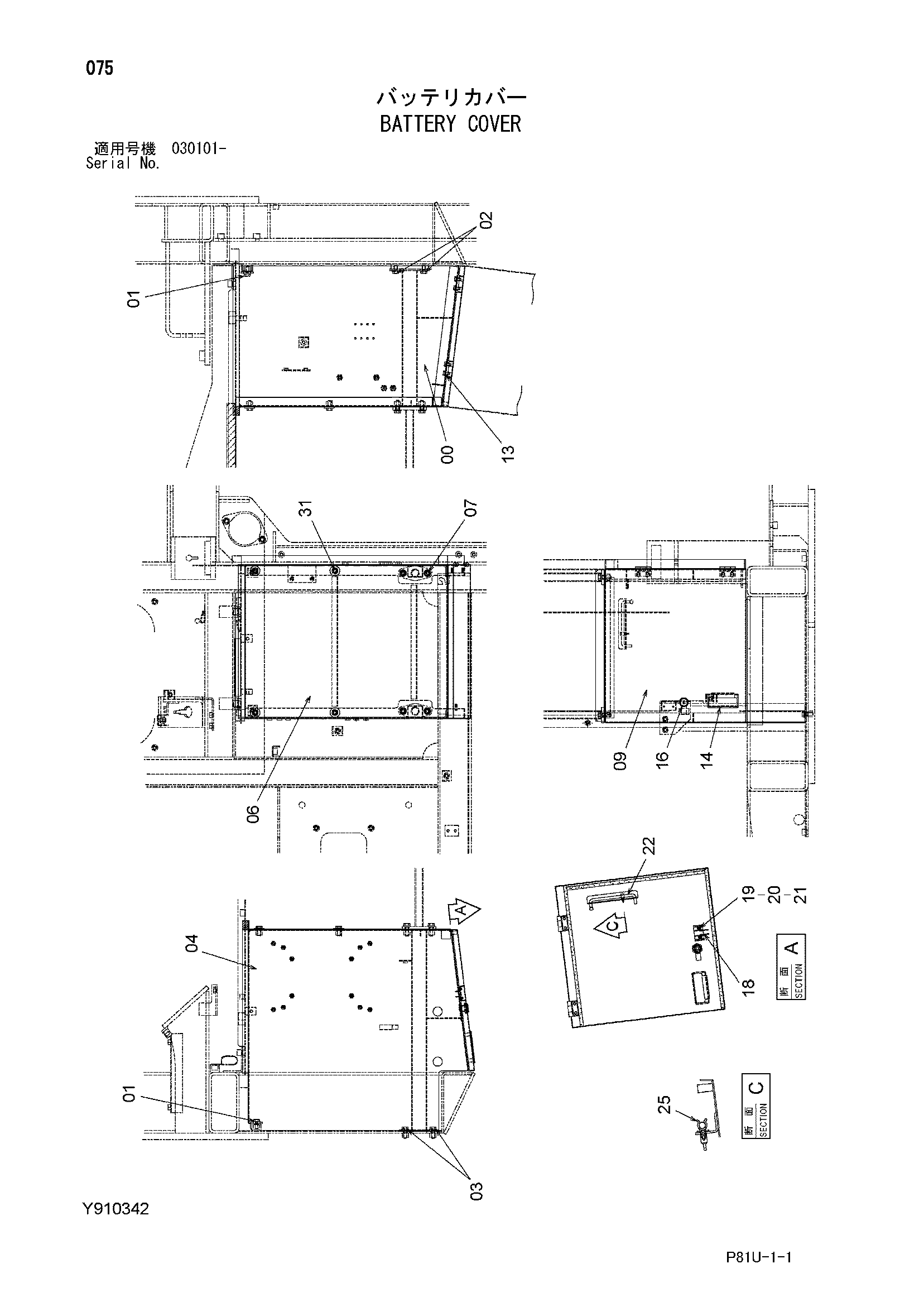

Заводская схема «Аккумулятор крышка» для HITACHI EG70R-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y701057 | Крышка | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J271020 | Болт с шайбой | 2 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J271030 | Болт с шайбой | 2 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | Y701058 | Крышка | 1 |
| 06 | Y701047 | Крышка | 1 |
| 07 | J271035 | Болт с шайбой | 4 |
| 07A | J901035 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | Y701051 | Дверь | 1 |
| 13 | J260816 | Болт с шайбой | 4 |
| 13A | J900816 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | Y406339 | Ручка | 1 |
| 16 | 4363359 | Замок | 1 |
| 18 | Y402628 | Защёлка | 1 |
| 19 | M430510 | Винт | 2 |
| 20 | A590905 | Пружинная шайба | 2 |
| 21 | A590105 | Плоская шайба | 2 |
| 22 | 4639112 | Стойка | 1 |
| 25 | 4647195 | Держатель | 1 |
| 31 | J281025 | Болт с шайбой | 4 |
| 31A | J901025 | Болт | 1 |
| 31B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG70R-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
