Масляный фильтр трубопроводы — HITACHI EG70R-3

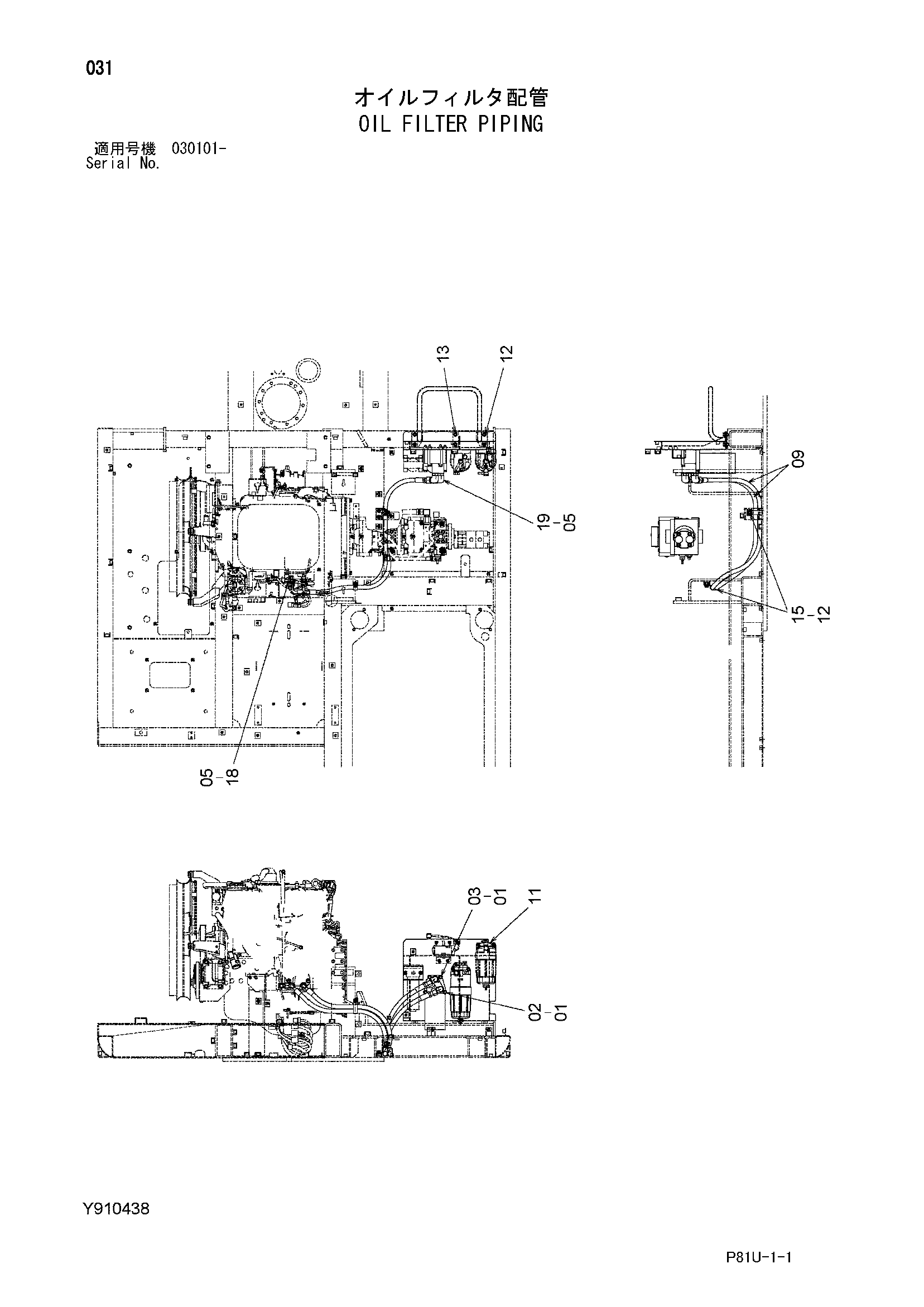

Заводская схема «Масляный фильтр трубопроводы» для HITACHI EG70R-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J222010 | Шайба | 4 |
| 02 | J901010 | Болт | 2 |
| 03 | J901004 | Болт | 2 |
| 05 | 4430912 | Уплотнительное кольцо | 4 |
| 09 | Y910278 | Шланг в сборе | 2 |
| 09A | Y415225 | Шланг масляный | 1 |
| 09B | Y406049 | Защитный кожух | 3 |
| 11 | Y701042 | Кронштейн | 1 |
| 12 | J271025 | Болт с шайбой | 6 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J271020 | Болт с шайбой | 2 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 4192034 | Зажим | 2 |
| 18 | 4473871 | Адаптер | 2 |
| 18A | 4153103 | Уплотнительное кольцо | 1 |
| 19 | 4473870 | Угловой штуцер | 2 |
| 19A | 4153103 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG70R-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
