Пилотные гидролинии (L/V) — HITACHI EG70R-3

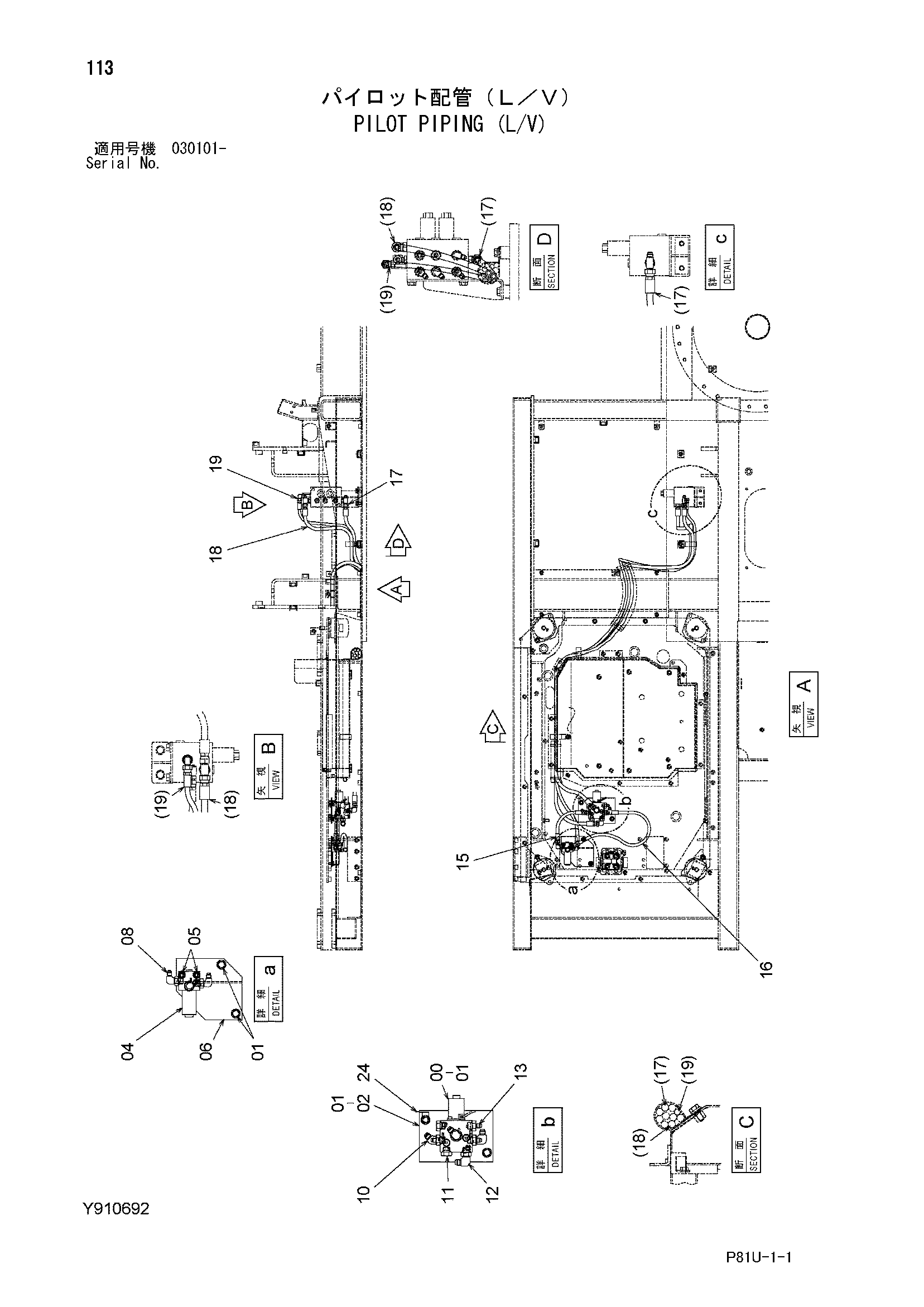

Заводская схема «Пилотные гидролинии (L/V)» для HITACHI EG70R-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4609630 | Запорный клапан | 1 |
| 01 | J271020 | Болт с шайбой | 6 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | Y415976 | Кронштейн | 1 |
| 04 | 4273526 | Электромагнитный клапан | 1 |
| 05 | J260860 | Болт с шайбой | 2 |
| 05A | J900860 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | Y971740 | Кронштейн | 1 |
| 08 | A852322 | Угловой штуцер | 3 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852233 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A885003 | Пробка | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852333 | Угловой штуцер | 3 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852132 | Адаптер | 3 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | Y415961 | Шланг | 1 |
| 16 | Y415963 | Шланг | 1 |
| 17 | Y415969 | Шланг | 1 |
| 18 | Y415970 | Шланг | 1 |
| 19 | Y415971 | Шланг | 1 |
| 24 | 4257159 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG70R-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
