Сосуд (DO) — HITACHI EG70R-3

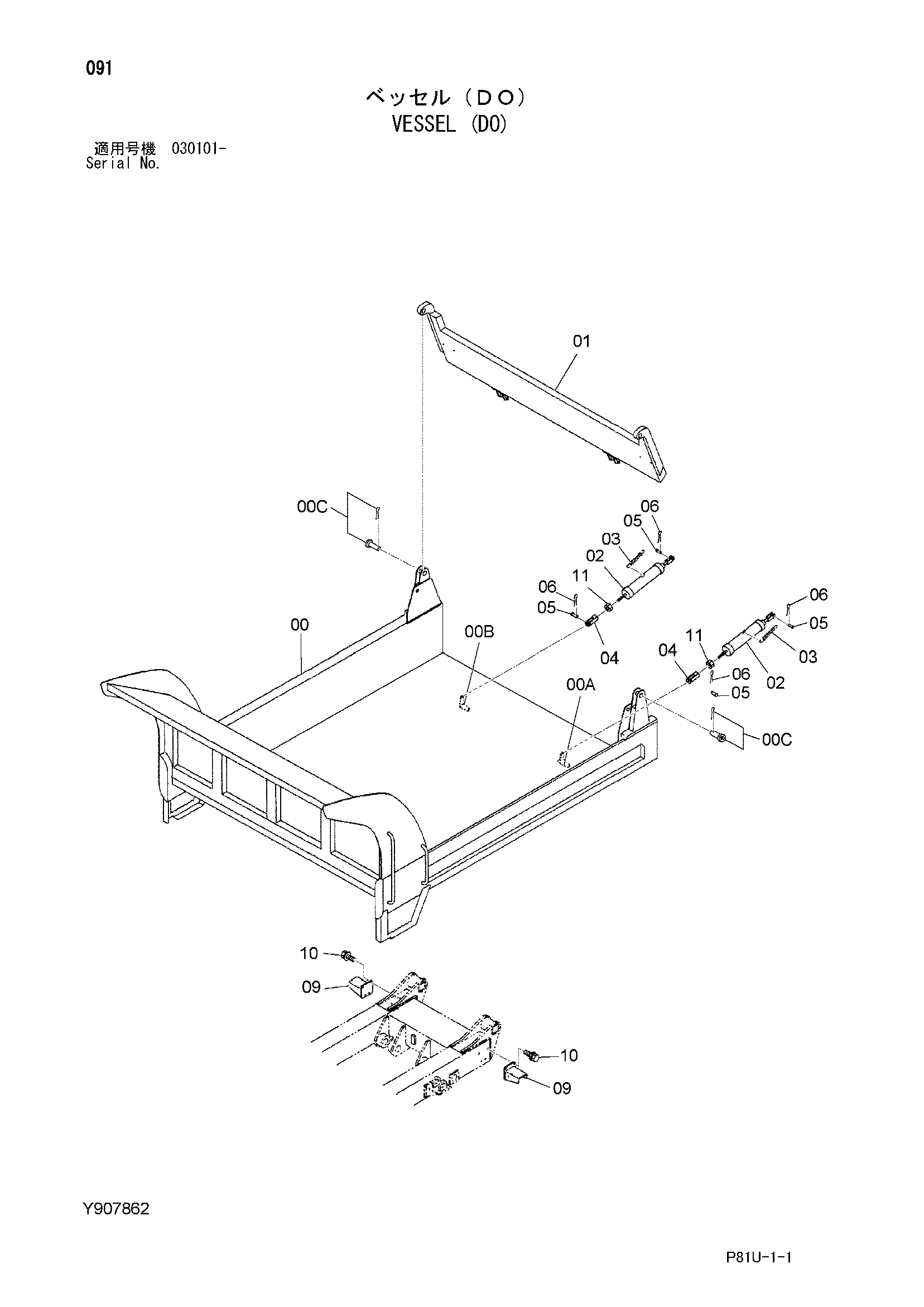

Заводская схема «Сосуд (DO)» для HITACHI EG70R-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y500207 | Сосуд | 1 |
| 00A | Y405397 | Тяга | 1 |
| 00B | Y405396 | Тяга | 1 |
| 00C | Y409417 | Палец | 2 |
| 01 | Y600312 | Защита задний | 1 |
| 02 | Y406489 | Пружина | 2 |
| 03 | Y405434 | Пружина | 2 |
| 04 | 4137311 | Концевой вилка(правый) | 2 |
| 05 | A741026 | Палец | 4 |
| 06 | A763016 | Шплинт | 4 |
| 09 | Y970800 | Кронштейн | 2 |
| 10 | J271225 | Болт с шайбой | 8 |
| 10A | J901225 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG70R-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
