Гидроцилиндр. разгрузка (левый) — HITACHI EG70R-3

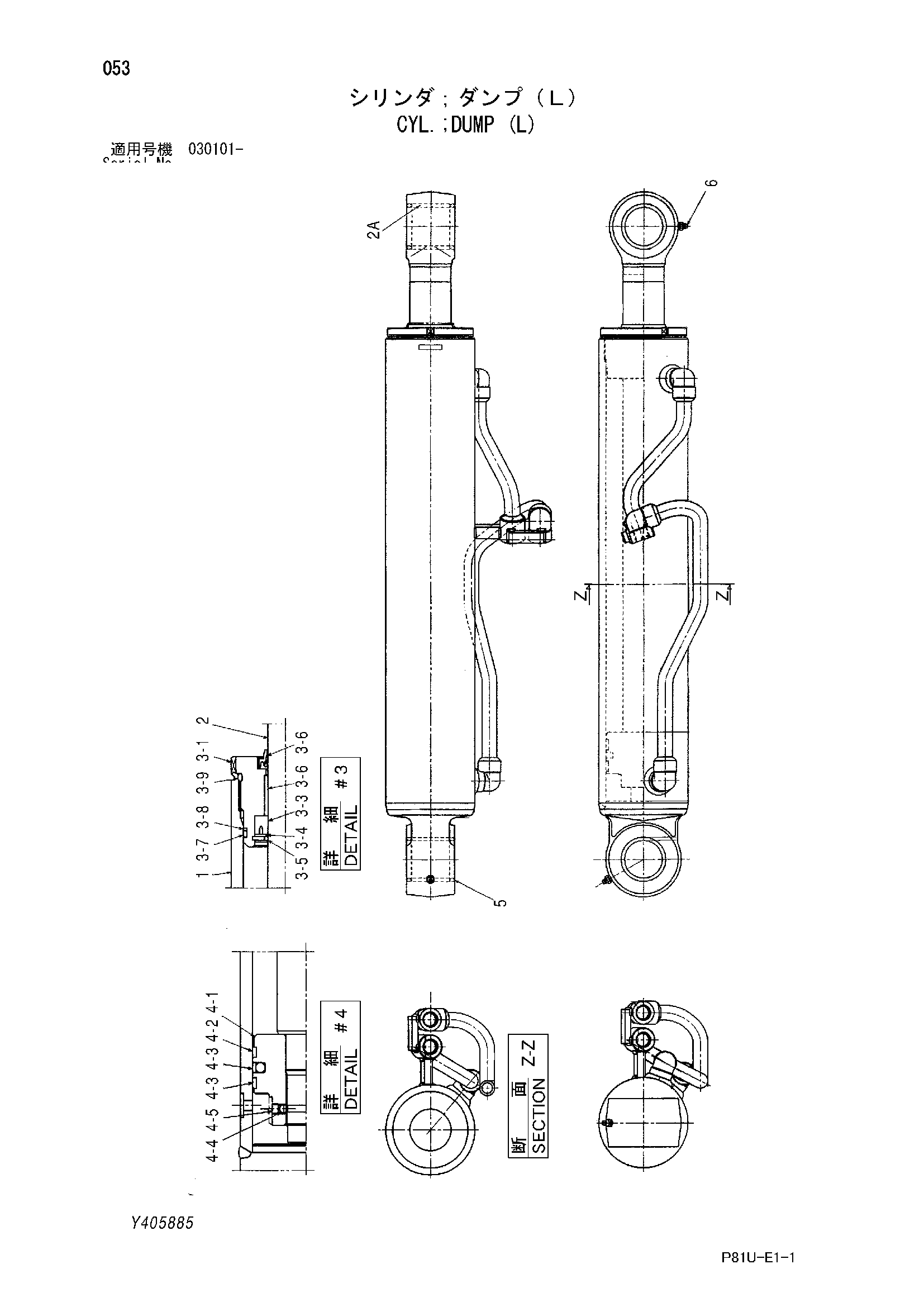

Заводская схема «Гидроцилиндр. разгрузка (левый)» для HITACHI EG70R-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| Y405885 | Гидроцилиндр. разгрузка (левый) | 1 | |
| 1 | Y408697 | Труба гидроцилиндра | 1 |
| 1A | 4334427 | Втулка | 1 |
| 2 | Y408192 | Шток поршня | 1 |
| 2A | 4334427 | Втулка | 1 |
| 3 | Y408694 | Головка гидроцилиндра | 1 |
| 3-1 | 0654703 | Головка гидроцилиндра | 1 |
| 3-2 | 0654704 | Втулка | 1 |
| 3-3 | 0495703 | U-образная манжета | 1 |
| 3-4 | 0654705 | Кольцо амортизатор | 1 |
| 3-5 | 0654706 | Стопорное кольцо | 1 |
| 3-6 | 0663302 | Грязесъёмное кольцо | 1 |
| 3-7 | 0654707 | Уплотнительное кольцо | 1 |
| 3-8 | 0654708 | Опорное кольцо | 1 |
| 3-9 | 0654709 | Уплотнительное кольцо | 1 |
| 4 | Y408695 | Поршень | 1 |
| 4-1 | 0654710 | Поршень | 1 |
| 4-2 | 0654711 | Направляющее кольцо | 2 |
| 4-3 | 0654712 | Уплотнительное кольцо | 1 |
| 4-4 | 0478719 | Стальной шарик | 1 |
| 4-5 | 0479214 | Установочный винт | 1 |
| 5 | 4356109 | Пылезащитное уплотнение | 4 |
| 6 | 0429920 | Пресс-маслёнка | 2 |
| 100 | Y408696 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG70R-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
