Сосуд (SC) — HITACHI EG70R-3

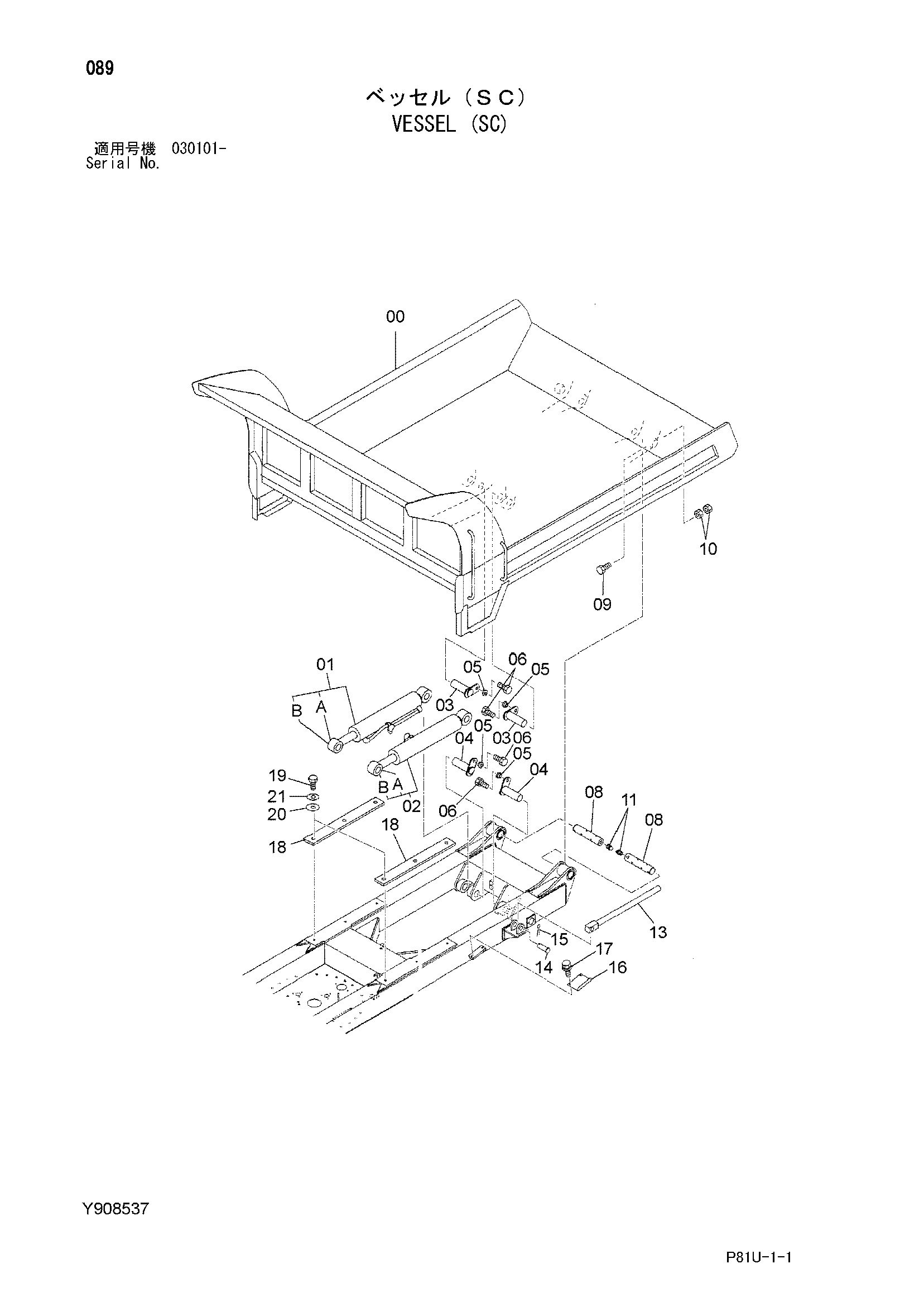

Заводская схема «Сосуд (SC)» для HITACHI EG70R-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y500176 | Рама | 1 |
| 01 | Y406025 | Гидроцилиндр разгрузка R | 1 |
| 01A | 4334427 | Втулка | 2 |
| 01B | 4356109 | Пылезащитное уплотнение | 4 |
| 02 | Y405885 | Гидроцилиндр разгрузка L | 1 |
| 02A | 4334427 | Втулка | 2 |
| 02B | 4356109 | Пылезащитное уплотнение | 4 |
| 03 | Y970629 | Палец | 2 |
| 04 | Y970630 | Палец | 2 |
| 05 | 4339355 | Втулка | 4 |
| 06 | J901430 | Болт | 4 |
| 08 | Y405978 | Палец | 2 |
| 09 | J901200 | Болт | 2 |
| 10 | J950012 | Гайка | 4 |
| 11 | J75481 | Пресс-маслёнка | 2 |
| 13 | Y801265 | Ограничитель | 1 |
| 14 | Y405984 | Палец | 1 |
| 15 | A768056 | Шплинт | 1 |
| 16 | Y405987 | Кронштейн | 1 |
| 17 | J271030 | Болт с шайбой | 2 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | Y406126 | Сиденье резиновый | 2 |
| 19 | J901225 | Болт | 6 |
| 20 | A590112 | Плоская шайба | 6 |
| 21 | A590912 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG70R-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
