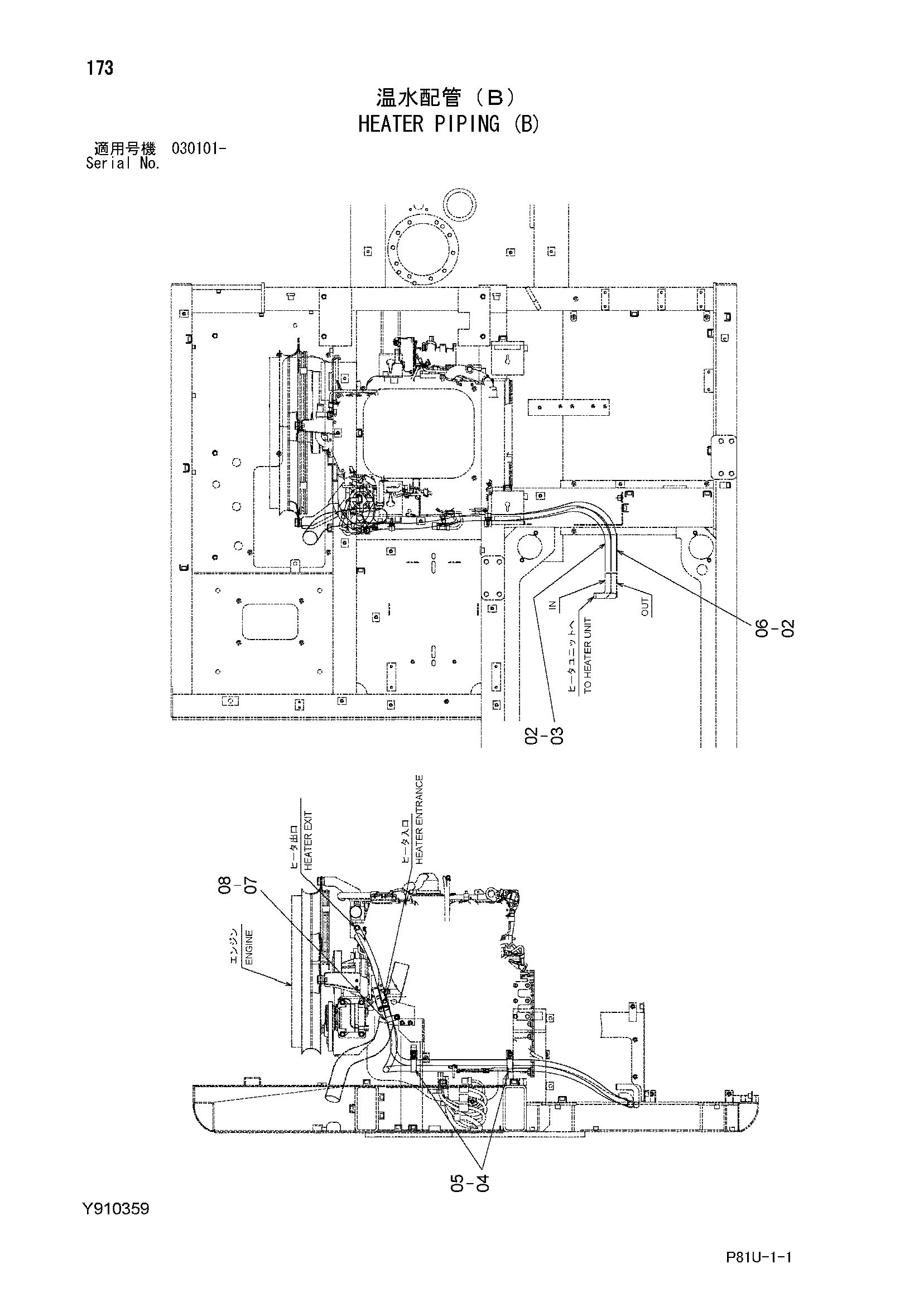

Отопитель трубопроводы (B) — HITACHI EG70R-3

Заводская схема «Отопитель трубопроводы (B)» для HITACHI EG70R-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4514699	Хомут шланга	4
03	Y416410	Водяной шланг (RED)	1
04	4192034	Зажим	2
05	J271025	Болт с шайбой	2
05A	J901025	Болт	1
05B	J222010	Шайба	1
06	Y416411	Водяной шланг	1
07	4190263	Зажим	1
08	J271020	Болт с шайбой	1
08A	J901020	Болт	1
08B	J222010	Шайба	1

Для точного подбора сообщите каталожный номер, модель HITACHI EG70R-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
