Насос крышка — HITACHI EG70R-3

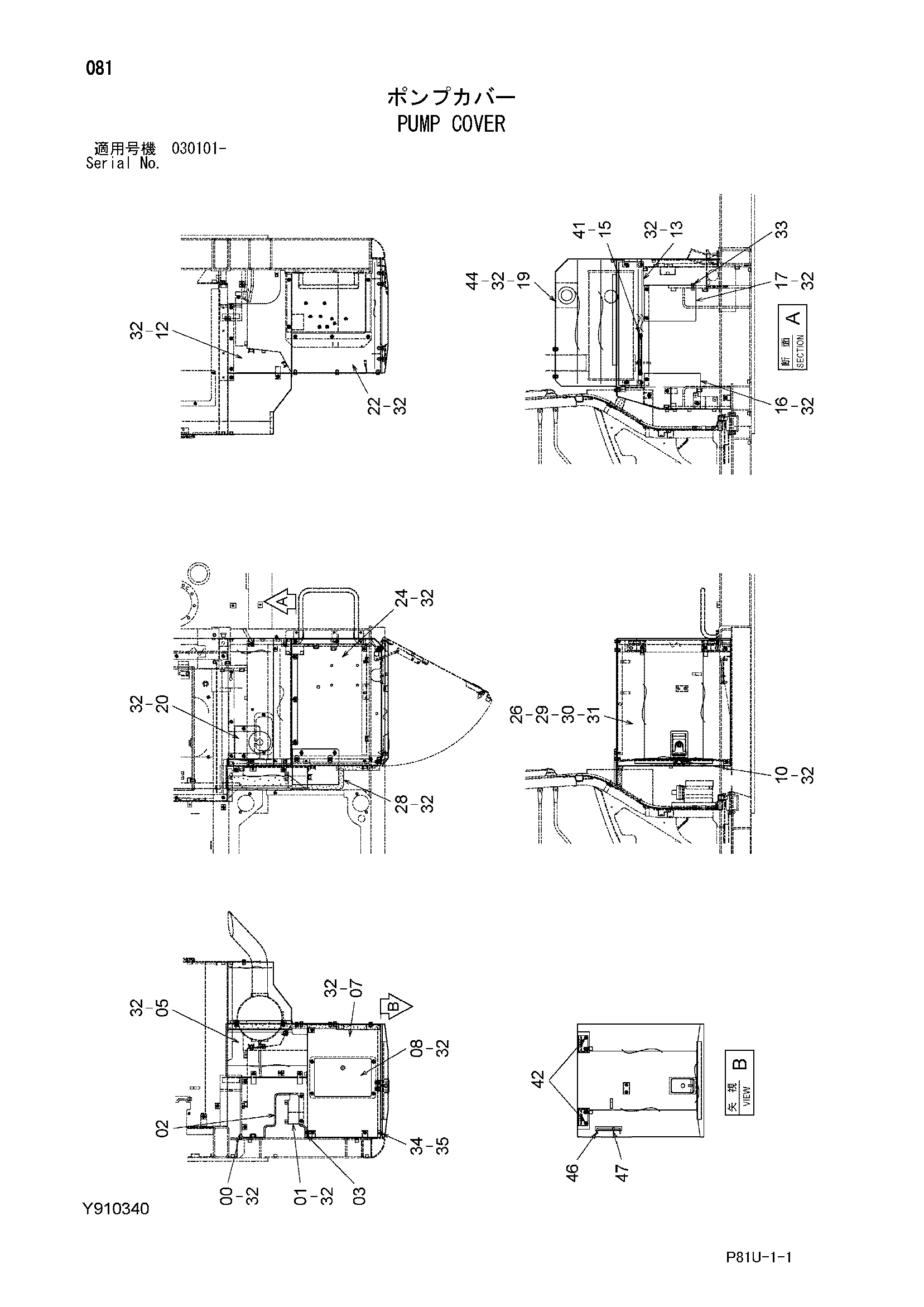

Заводская схема «Насос крышка» для HITACHI EG70R-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y802550 | Крышка | 1 |
| 01 | Y802537 | Кронштейн | 1 |
| 02 | Y415389 | Уплотнительная окантовка | 1 |
| 03 | Y415354 | Уплотнительная окантовка | 1 |
| 05 | Y701041 | Крышка | 1 |
| 07 | Y701033 | Крышка | 1 |
| 08 | Y415152 | Крышка | 1 |
| 10 | Y415695 | Кронштейн | 1 |
| 12 | Y802595 | Крышка | 1 |
| 13 | Y802596 | Крышка | 1 |
| 15 | Y416409 | Крышка | 1 |
| 16 | Y415692 | Крышка | 1 |
| 17 | Y415693 | Крышка | 1 |
| 19 | Y701040 | Крышка | 1 |
| 20 | Y415694 | Крышка | 1 |
| 22 | Y701043 | Крышка | 1 |
| 24 | Y701089 | Крышка | 1 |
| 26 | Y701039 | Дверь | 1 |
| 28 | Y802597 | Крышка | 1 |
| 29 | A590110 | Плоская шайба | 4 |
| 30 | J950010 | Гайка | 4 |
| 31 | A590910 | Пружинная шайба | 4 |
| 32 | J271025 | Болт с шайбой | 50 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | J271035 | Болт с шайбой | 1 |
| 33A | J901035 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | J901025 | Болт | 1 |
| 35 | J222010 | Шайба | 1 |
| 41 | J271020 | Болт с шайбой | 2 |
| 41A | J901020 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | A590110 | Плоская шайба | 2 |
| 44 | J281025 | Болт с шайбой | 3 |
| 44A | J901025 | Болт | 1 |
| 44B | 4486055 | Шайба | 1 |
| 46 | 4639112 | Стойка | 1 |
| 47 | 4647195 | Держатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG70R-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
