Разгрузка трубопроводы — HITACHI EG70R-3

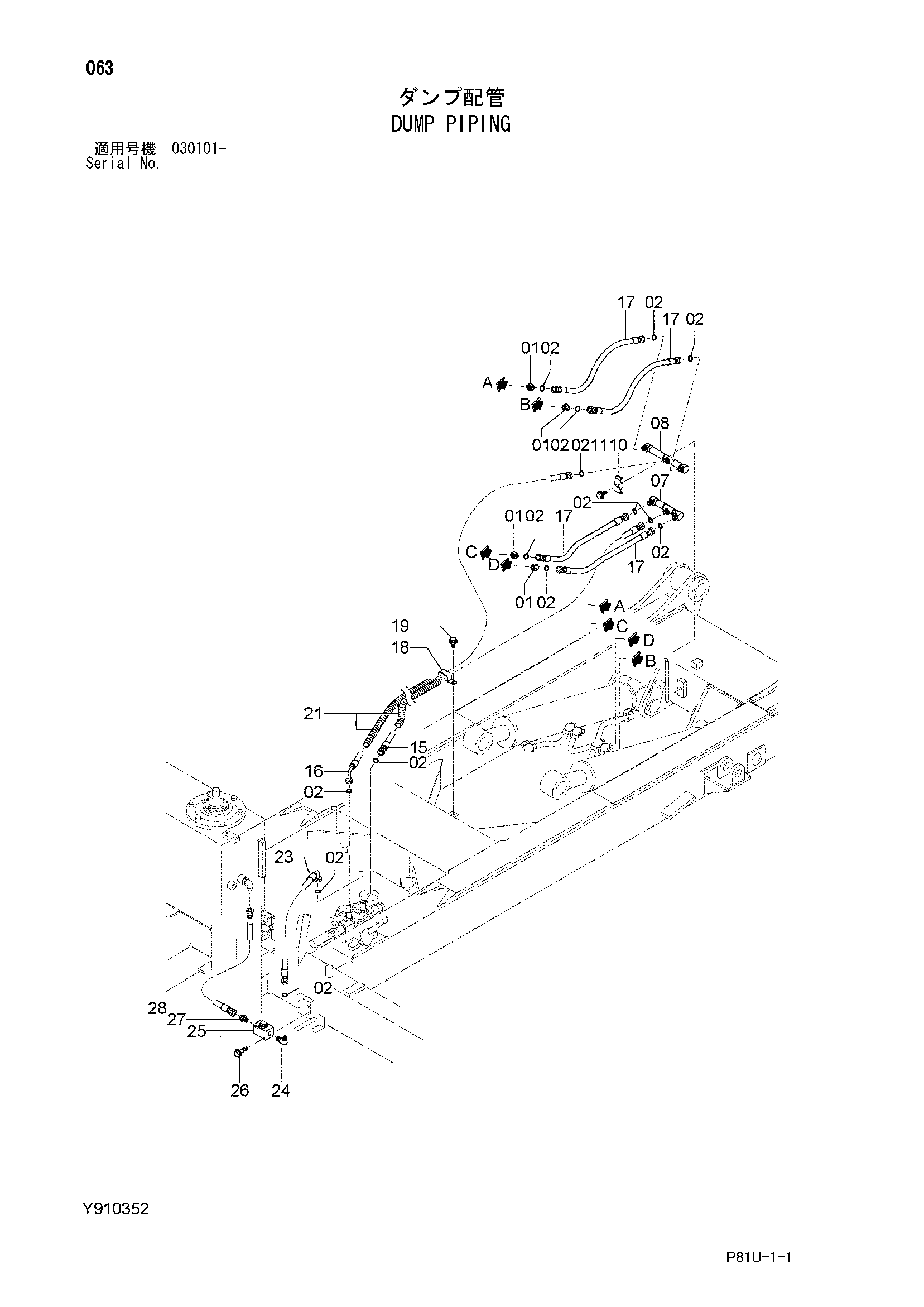

Заводская схема «Разгрузка трубопроводы» для HITACHI EG70R-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A853144 | Адаптер | 4 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4138938 | Уплотнительное кольцо | 14 |
| 07 | Y970631 | Трубка | 1 |
| 08 | Y801269 | Трубка | 1 |
| 10 | 4189858 | Хомут трубки | 1 |
| 11 | J271250 | Болт с шайбой | 1 |
| 11A | J901250 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 15 | 4312305 | Шланг | 1 |
| 16 | Y416403 | Шланг | 1 |
| 17 | 4209755 | Шланг | 4 |
| 18 | 4192034 | Зажим | 1 |
| 19 | J271025 | Болт с шайбой | 1 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 4327294 | Защитный кожух | 2 |
| 23 | Y415222 | Шланг | 1 |
| 24 | A853344 | Угловой штуцер | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4287721 | Запорный клапан | 1 |
| 26 | J260860 | Болт с шайбой | 2 |
| 26A | J900860 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 27 | A852144 | Адаптер | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | 4305007 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG70R-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
