Электрический пастс — HITACHI EG70R-3

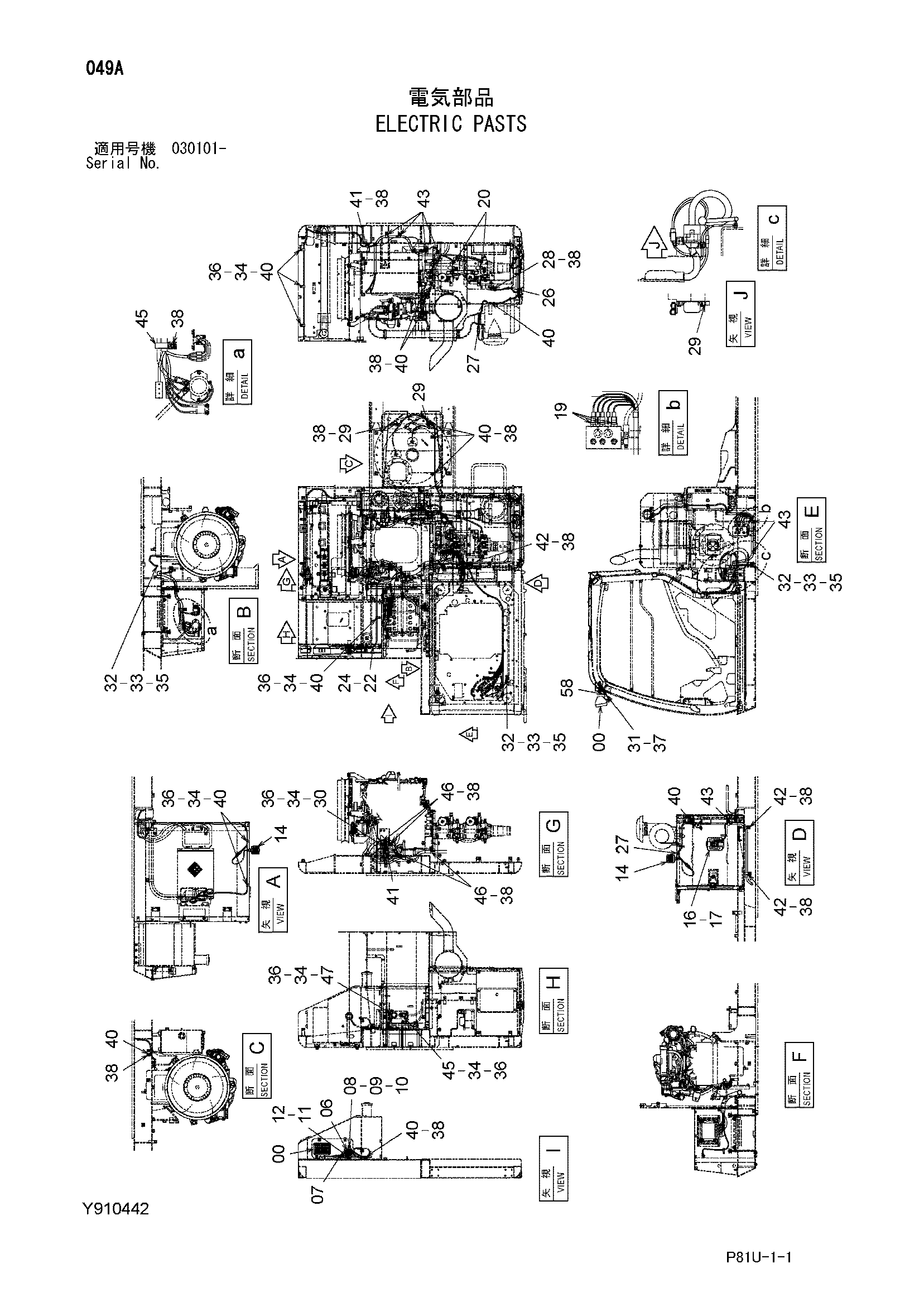

Заводская схема «Электрический пастс» для HITACHI EG70R-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4336570	Фара	2
06	4638167	Звуковой сигнал	1
07	4254603	Жгут проводов	1
08	J900816	Болт	1
09	A590908	Пружинная шайба	1
10	A590108	Плоская шайба	1
11	Y406086	Кронштейн	1
12	J260816	Болт с шайбой	2
12A	J900816	Болт	1
12B	A590108	Плоская шайба	1
14	4303921	Фонарь передний	2
16	4333185	Виндов-васхер	1
17	J260616	Болт с шайбой	2
17A	J900616	Болт	1
17B	A590106	Плоская шайба	1
19	4436535	Датчик давления	3
20	4436271	Датчик давления	2
22	Y000036	Жгут проводов	1
24	4055312	Ленточный зажим	50
26	4449250	Зажим	1
27	4308383	Резиновая втулка	2
28	4355515	Кронштейн	1
29	4257159	Кронштейн	3
30	3106886	Кронштейн	1
31	Y416497	Кронштейн	1
32	A590910	Пружинная шайба	3
33	A590110	Плоская шайба	3
34	J222010	Шайба	10
35	J950010	Гайка	3
36	J901025	Болт	10
37	J271230	Болт с шайбой	1
37A	J901230	Болт	1
37B	J222012	Шайба	1
38	J271025	Болт с шайбой	18
38A	J901025	Болт	1
38B	J222010	Шайба	1
40	4190261	Зажим	15
41	4190275	Зажим	2
42	4190273	Зажим	3
43	4190274	Зажим	7
45	4192034	Зажим	2
46	4192035	Зажим	4
47	4190291	Зажим	1
58	4259220	Зажим	1

Для точного подбора сообщите каталожный номер, модель HITACHI EG70R-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
