Масляный радиатор трубопроводы — HITACHI EG70R-3

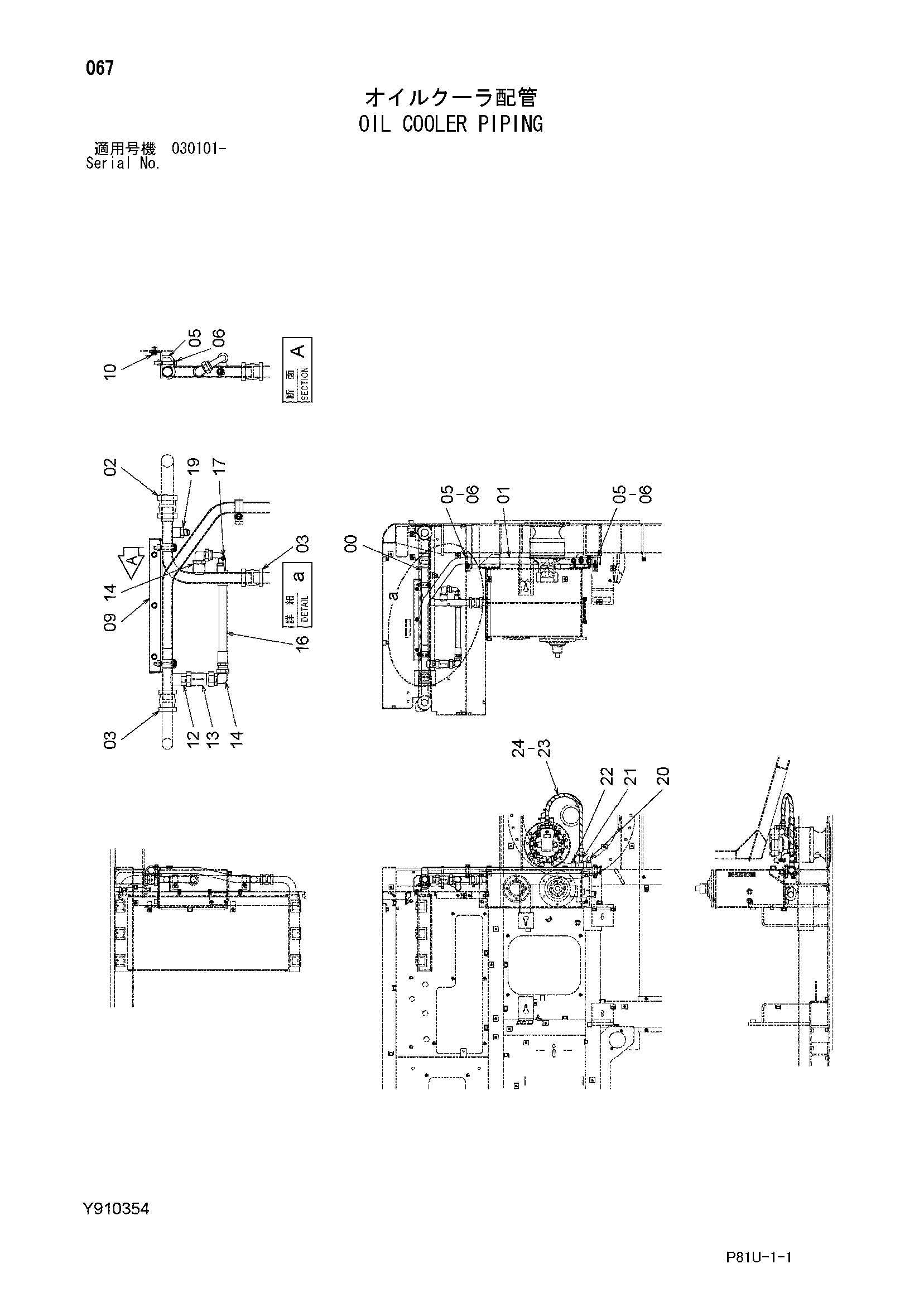

Заводская схема «Масляный радиатор трубопроводы» для HITACHI EG70R-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y802463 | Трубка | 1 |
| 01 | Y802464 | Трубка | 1 |
| 02 | 4067834 | Муфта | 1 |
| 03 | 4069801 | Муфта | 2 |
| 05 | 4053698 | Хомут трубки | 4 |
| 06 | J271280 | Болт с шайбой | 4 |
| 06A | J901280 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 09 | Y802491 | Кронштейн | 1 |
| 10 | J271025 | Болт с шайбой | 3 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4371289 | Адаптер | 1 |
| 12A | 4506429 | Уплотнительное кольцо | 2 |
| 13 | Y403967 | Лампа | 1 |
| 14 | 4156436 | Угловой штуцер | 2 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | Y416407 | Шланг | 1 |
| 17 | A852233 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852166 | Адаптер | 1 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | A852344 | Угловой штуцер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | A852444 | Тройник | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | A852144 | Адаптер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4270458 | Шланг | 1 |
| 24 | 4327294 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG70R-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
