HST основные гидролинии — HITACHI EG70R-3

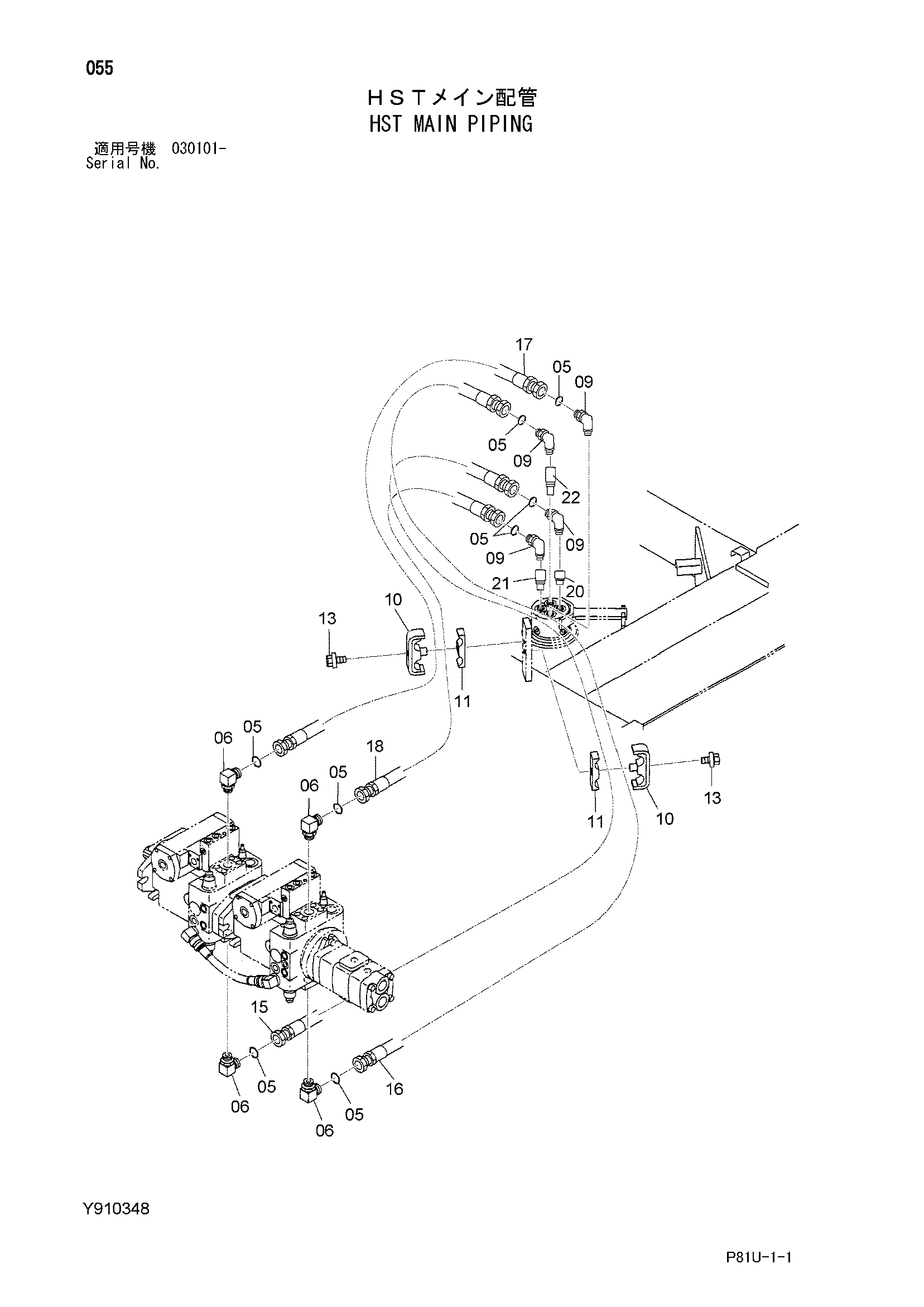

Заводская схема «HST основные гидролинии» для HITACHI EG70R-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4187308 | Уплотнительное кольцо | 8 |
| 06 | A853366 | Угловой штуцер | 4 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4202404 | Угловой штуцер | 4 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 8062021 | Хомут | 2 |
| 11 | 3072291 | Резиновая прокладка | 2 |
| 13 | J271265 | Болт с шайбой | 2 |
| 13A | J901265 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | Y416388 | Шланг | 1 |
| 16 | Y416389 | Шланг | 1 |
| 17 | Y416390 | Шланг | 1 |
| 18 | Y416391 | Шланг | 1 |
| 20 | 4406267 | Переходник | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | Y416392 | Переходник | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | Y416394 | Переходник | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG70R-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
