Пилотные гидролинии — HITACHI EG70R-3

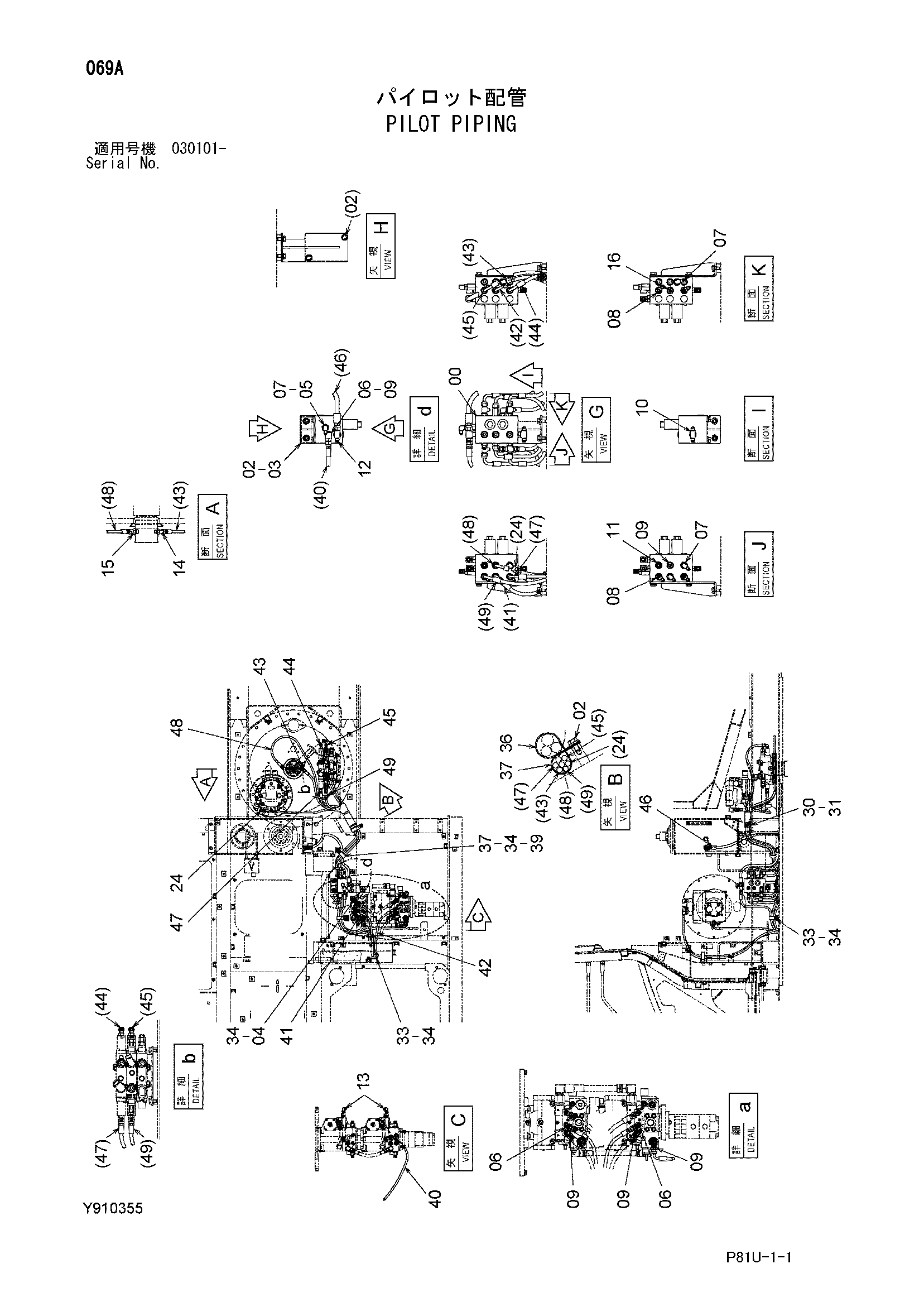

Заводская схема «Пилотные гидролинии» для HITACHI EG70R-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y406046 | Клапан блок | 1 |
| 02 | J271020 | Болт с шайбой | 5 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | Y802669 | Кронштейн | 1 |
| 04 | Y971762 | Кронштейн | 1 |
| 05 | 4202564 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | Y415754 | Угловой штуцер | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852322 | Угловой штуцер | 4 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852422 | Тройник | 4 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852122 | Адаптер | 5 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852523 | Тройник | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852123 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852533 | Тройник | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852323 | Угловой штуцер | 4 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852222 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852232 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4270517 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4448876 | Шланг | 1 |
| 30 | 4370544 | Сиденье резиновый | 1 |
| 31 | 4055312 | Ленточный зажим | 2 |
| 33 | 4193848 | Зажим | 2 |
| 34 | J271025 | Болт с шайбой | 5 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | 4190265 | Зажим | 1 |
| 37 | 4190291 | Зажим | 2 |
| 39 | 4190282 | Зажим | 1 |
| 40 | 4452808 | Шланг | 1 |
| 41 | 4471874 | Шланг | 1 |
| 42 | 4489349 | Шланг | 1 |
| 43 | 4483345 | Шланг | 1 |
| 44 | 4487530 | Шланг | 1 |
| 45 | 4437792 | Шланг | 1 |
| 46 | 4299141 | Шланг | 1 |
| 47 | 4480076 | Шланг | 1 |
| 48 | 4475917 | Шланг | 1 |
| 49 | 4437795 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG70R-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
