Гидрораспределитель — HITACHI EG65R-3

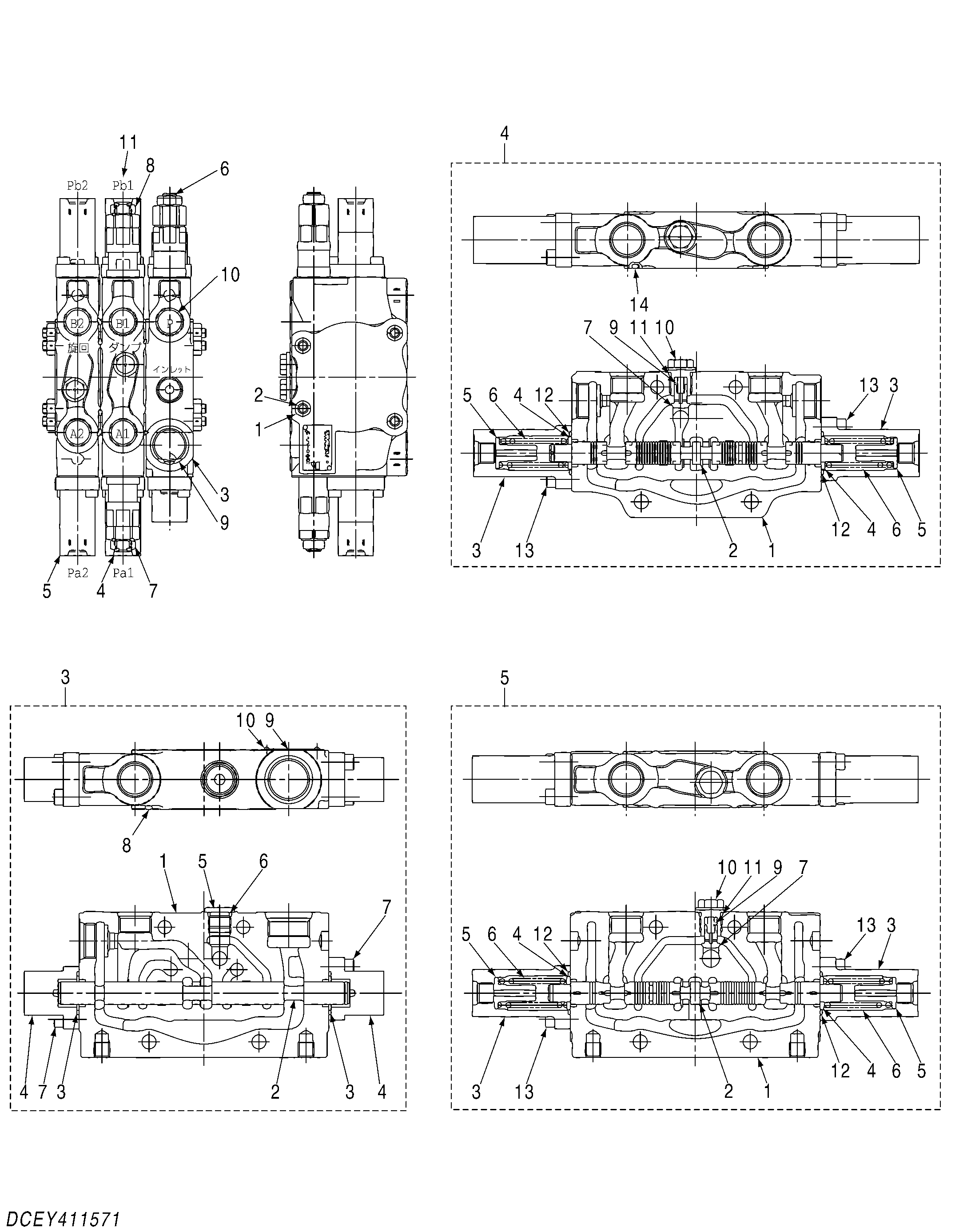

Заводская схема «Гидрораспределитель» для HITACHI EG65R-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| Y411571 | Гидрораспределитель | ||
| 1 | 4690015 | Гайка | 8 |
| 2 | XB00002577 | Шток TIE | 4 |
| 3 | XB00002578 | Секция | 1 |
| 3-3 | 0630914 | Уплотнительное кольцо | 2 |
| 3-4 | 0893101 | Колпачок | 2 |
| 3-5 | XB00002581 | Пробка | 1 |
| 3-6 | 0892706 | Уплотнительное кольцо | 1 |
| 3-7 | 0630907 | Болт с внутренним шестигранником | 4 |
| 3-8 | A810070 | Уплотнительное кольцо | 1 |
| 3-10 | 0629303 | Приводной винт | 2 |
| 4 | XB00002582 | Секция | 1 |
| 4-3 | 0892702 | Колпачок | 2 |
| 4-4 | 0332904 | Седло пружины | 2 |
| 4-5 | 0892703 | Седло пружины | 2 |
| 4-6 | 0892704 | Пружина | 2 |
| 4-7 | 0758601 | Тарельчатый клапан | 1 |
| 4-9 | 0758602 | Пружина | 1 |
| 4-10 | 0892705 | Пробка | 1 |
| 4-11 | 0892706 | Уплотнительное кольцо | 1 |
| 4-12 | 0630914 | Уплотнительное кольцо | 2 |
| 4-13 | 0630907 | Болт с внутренним шестигранником | 4 |
| 4-14 | A810070 | Уплотнительное кольцо | 1 |
| 5 | XB00002585 | Секция | 1 |
| 5-3 | 0892702 | Колпачок | 2 |
| 5-4 | 0332904 | Седло пружины | 2 |
| 5-5 | 0892703 | Седло пружины | 2 |
| 5-6 | 0892704 | Пружина | 2 |
| 5-7 | 0758601 | Тарельчатый клапан | 1 |
| 5-9 | 0758602 | Пружина | 1 |
| 5-10 | 0892705 | Пробка | 1 |
| 5-11 | 0892706 | Уплотнительное кольцо | 1 |
| 5-12 | 0630914 | Уплотнительное кольцо | 2 |
| 5-13 | 0630907 | Болт с внутренним шестигранником | 4 |
| 6 | 4653409 | Предохранительный клапан | 1 |
| 7 | 4706149 | Предохранительный клапан | 1 |
| 8 | 4619771 | Предохранительный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG65R-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
