Электрооборудование (1) — HITACHI EG65R-3

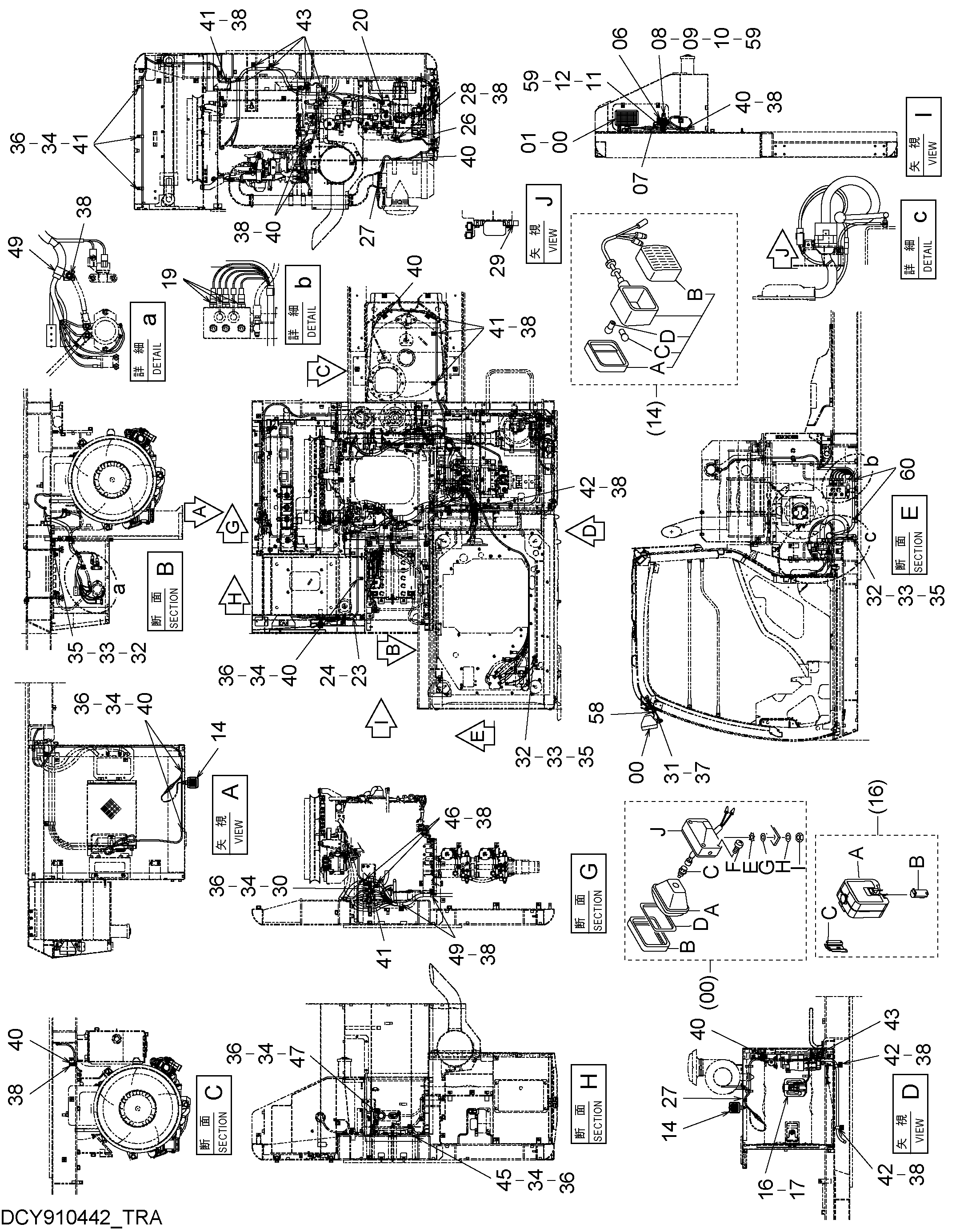

Заводская схема «Электрооборудование (1)» для HITACHI EG65R-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4336570 замена: 4326800 | Фара | 2 |
| 00 | 4326800 | Фара | 2 |
| 00A | 4326801 | Ленс блок | 1 |
| 00B | 4326802 | Рама | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4326803 | Прокладка | 1 |
| 00E | 4307026 | Шайба | 1 |
| 00F | 4307027 | Винт | 4 |
| 00G | A590114 | Плоская шайба | 1 |
| 00H | A590914 | Пружинная шайба | 1 |
| 00I | J952014 | Гайка | 1 |
| 01 | A590114 | Плоская шайба | 1 |
| 06 | 4638167 | Звуковой сигнал | 1 |
| 07 | 4254603 | Жгут проводов | 1 |
| 08 | J900816 | Болт | 1 |
| 09 | A590908 | Пружинная шайба | 1 |
| 10 | A590108 | Плоская шайба | 1 |
| 11 | Y406086 | Кронштейн | 1 |
| 12 | J260816 | Болт с шайбой | 2 |
| 12A | J900816 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 14 | 4303921 | Фонарь передний | 2 |
| 14A | 4244231 | Рассеиватель | 1 |
| 14B | 4244230 | Рассеиватель | 1 |
| 14C | 4229390 | Лампа | 1 |
| 14D | 4174816 | Лампа | 1 |
| 16 | 4333185 | Виндов-васхер | 1 |
| 16A | 4369472 | Бак | 1 |
| 16B | 4326095 | Гидромотор | 1 |
| 16C | 4338974 | Кронштейн | 1 |
| 17 | J260616 | Болт с шайбой | 2 |
| 17A | J900616 | Болт | 1 |
| 17B | A590106 | Плоская шайба | 1 |
| 19 | 4436535 | Датчик давления | 3 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4436271 | Датчик давления | 2 |
| 20A | 4365826 | Уплотнительное кольцо | 1 |
| 23 | Y000040 | Жгут проводов | 1 |
| 24 | 4055312 | Ленточный зажим | 50 |
| 26 | 4449250 | Зажим | 1 |
| 27 | 4308383 | Резиновая втулка | 2 |
| 28 | 4355515 | Кронштейн | 1 |
| 29 | 4257159 | Кронштейн | 1 |
| 30 | 3106886 | Кронштейн | 1 |
| 31 | Y416497 | Кронштейн | 1 |
| 32 | A590910 | Пружинная шайба | 3 |
| 33 | A590110 | Плоская шайба | 3 |
| 34 | J222010 | Шайба | 10 |
| 35 | J950010 | Гайка | 3 |
| 36 | J901025 | Болт | 10 |
| 37 | J271230 | Болт с шайбой | 1 |
| 37A | J901230 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 38 | J271025 | Болт с шайбой | 18 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 40 | 4190261 | Зажим | 10 |
| 41 | 4190275 | Зажим | 8 |
| 42 | 4190273 | Зажим | 3 |
| 43 | 4190274 | Зажим | 5 |
| 45 | 4192034 | Зажим | 1 |
| 46 | 4192035 | Зажим | 2 |
| 47 | 4190291 | Зажим | 1 |
| 49 | 4190263 | Зажим | 3 |
| 58 | 4259220 | Зажим | 1 |
| 59 | Y403796 | Шайба зуб | 2 |
| 60 | 4190277 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG65R-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
