HST трубопроводы — HITACHI EG65R-3

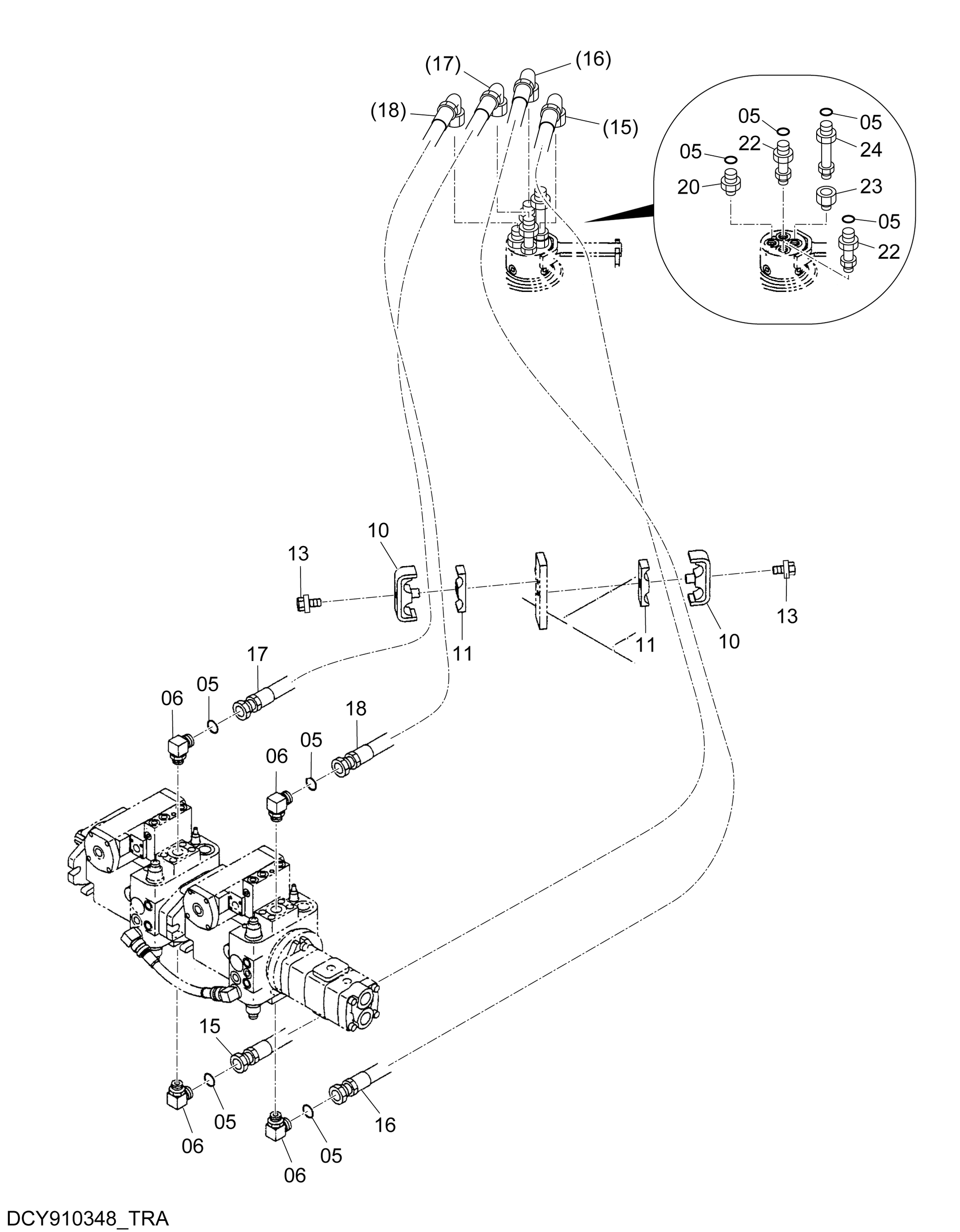

Заводская схема «HST трубопроводы» для HITACHI EG65R-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4187308 | Уплотнительное кольцо | 8 |
| 06 | A853366 | Угловой штуцер | 4 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 8062021 | Хомут | 2 |
| 11 | 3072291 | Резиновая прокладка | 2 |
| 13 | J271265 | Болт с шайбой | 2 |
| 13A | J901265 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | YJ00002223 | Шланг | 1 |
| 16 | YJ00002224 | Шланг | 1 |
| 17 | Y415223 | Шланг | 1 |
| 18 | Y406424 | Шланг | 1 |
| 20 | Y406034 | Адаптер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4197532 | Адаптер | 2 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4456744 | Переходник | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4304496 | Адаптер | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG65R-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
