Кондиционер (2) — HITACHI EG65R-3

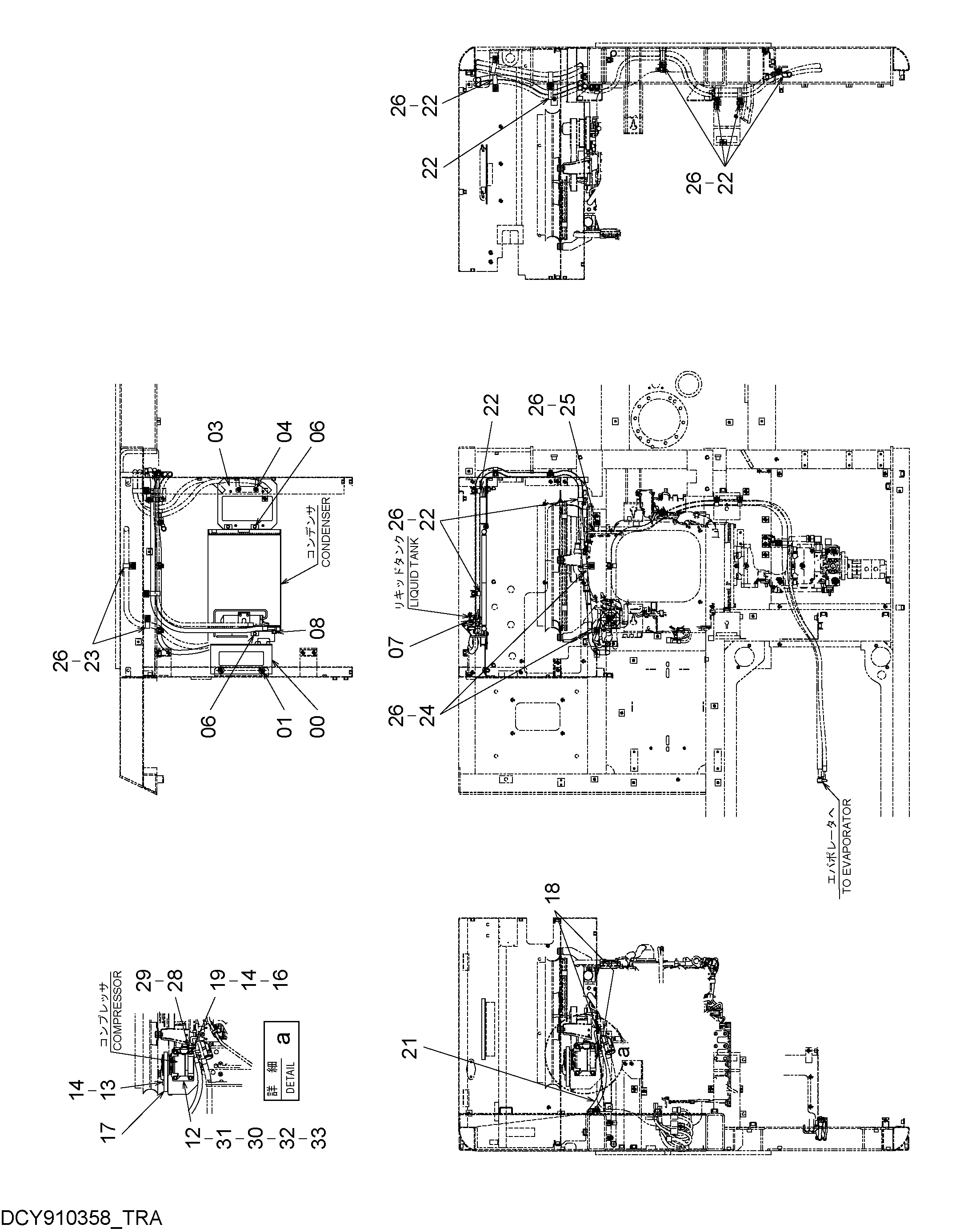

Заводская схема «Кондиционер (2)» для HITACHI EG65R-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8098172 | Кронштейн | 1 |
| 01 | J281030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 03 | 8101543 | Кронштейн | 1 |
| 04 | J271030 | Болт с шайбой | 2 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | J260820 | Болт с шайбой | 4 |
| 06A | J900820 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | J260625 | Болт с шайбой | 1 |
| 07A | J900625 | Болт | 1 |
| 07B | A590106 | Плоская шайба | 1 |
| 08 | J260835 | Болт с шайбой | 1 |
| 08A | J900835 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 12 | 7052558 | Кронштейн | 1 |
| 13 | 4346770 | Шкив | 1 |
| 14 | A590108 | Плоская шайба | 5 |
| 16 | A590908 | Пружинная шайба | 4 |
| 17 | 4630087 | Ремень V | 1 |
| 18 | J260830 | Болт с шайбой | 2 |
| 18A | J900830 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 19 | 4661582 | Болт | 4 |
| 19A | 4652417 | Болт | 1 |
| 21 | Y415995 | Шланг | 1 |
| 22 | 4192034 | Зажим | 9 |
| 23 | 4192035 | Зажим | 2 |
| 24 | 4190263 | Зажим | 2 |
| 25 | 4190277 | Зажим | 1 |
| 26 | J271025 | Болт с шайбой | 12 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | 4355515 | Кронштейн | 1 |
| 29 | 4055312 | Ленточный зажим | 1 |
| 30 | J901035 | Болт | 2 |
| 31 | J901085 | Болт | 2 |
| 32 | A590910 | Пружинная шайба | 4 |
| 33 | J222010 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG65R-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
