Дунп трубопроводы — HITACHI EG65R-3

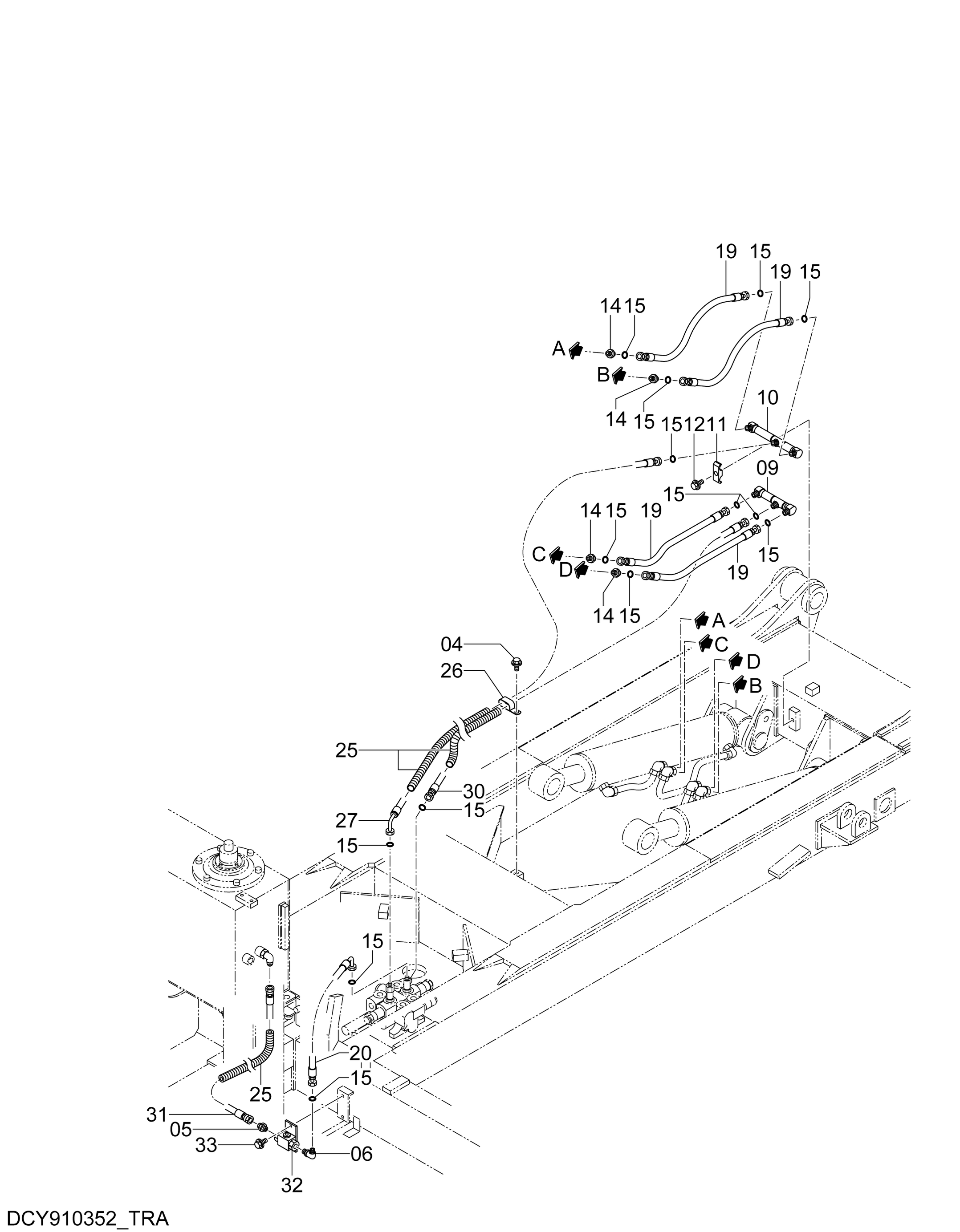

Заводская схема «Дунп трубопроводы» для HITACHI EG65R-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | J271025 | Болт с шайбой | 1 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | A852144 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A853344 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | Y970631 | Трубка | 1 |
| 10 | Y801269 | Трубка | 1 |
| 11 | 4189858 | Хомут трубки | 1 |
| 12 | J271250 | Болт с шайбой | 1 |
| 12A | J901250 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | A853144 | Адаптер | 4 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4138938 | Уплотнительное кольцо | 14 |
| 19 | 4209755 | Шланг | 4 |
| 20 | Y415222 | Шланг | 1 |
| 25 | 4327294 | Защитный кожух | 3 |
| 26 | 4192034 | Зажим | 1 |
| 27 | 4695167 | Шланг | 1 |
| 30 | 4312305 | Шланг | 1 |
| 31 | 4305006 | Шланг | 1 |
| 32 | 4631880 | Запорный клапан | 1 |
| 32 | 4697442 | Запорный клапан | 1 |
| 33 | J260820 | Болт с шайбой | 2 |
| 33A | J900820 | Болт | 1 |
| 33B | A590108 | Плоская шайба | 1 |
| 33 | J271020 | Болт с шайбой | 2 |
| 33A | J901020 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG65R-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
