Поручень — HITACHI EG65R-3

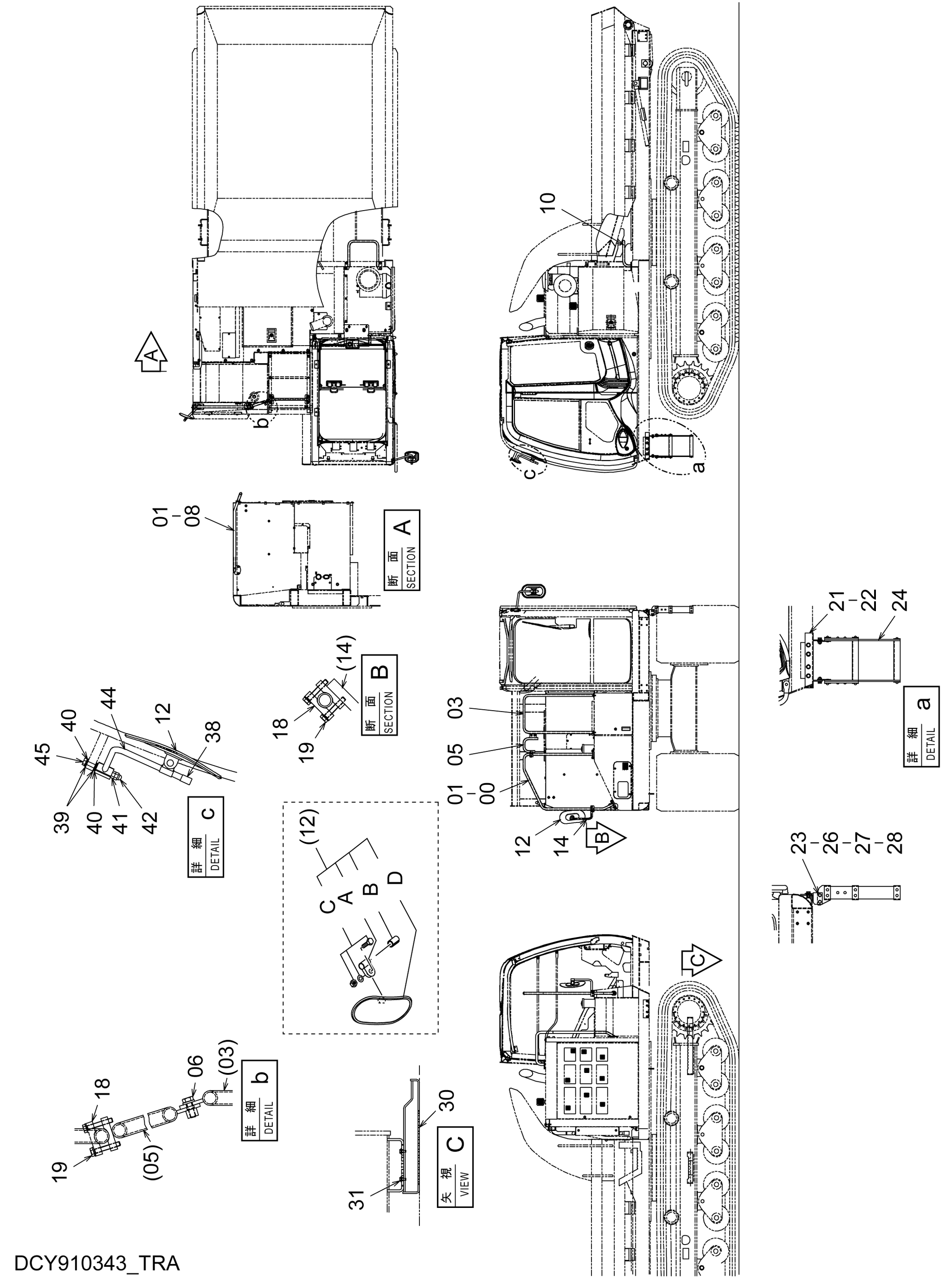

Заводская схема «Поручень» для HITACHI EG65R-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YJ40001012 | Поручень | 1 |
| 01 | J271020 | Болт с шайбой | 8 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | YJ40001011 | Поручень | 1 |
| 05 | YJ40001010 | Поручень | 1 |
| 06 | J271030 | Болт с шайбой | 2 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | Y701052 | Поручень | 1 |
| 10 | Y802477 | Поручень | 1 |
| 12 | 4416704 | Зеркало | 2 |
| 12A | 4460536 | Держатель | 1 |
| 12B | 4460582 | Манжета | 1 |
| 12C | 4634798 | Болт | 1 |
| 14 | 8077521 | Стойка | 1 |
| 18 | 4425481 | Хомут | 2 |
| 19 | J260850 | Болт с шайбой | 4 |
| 19A | J900850 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 21 | Y801719 | Кронштейн | 1 |
| 22 | J271230 | Болт с шайбой | 4 |
| 22A | J901230 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | J901030 | Болт | 4 |
| 24 | Y410366 | Ступень | 1 |
| 26 | A590110 | Плоская шайба | 8 |
| 27 | A590910 | Пружинная шайба | 4 |
| 28 | J950010 | Гайка | 4 |
| 30 | Y801291 | Ступень | 1 |
| 31 | J281230 | Болт с шайбой | 2 |
| 31A | J901230 | Болт | 1 |
| 31B | 4249324 | Шайба | 1 |
| 38 | 4642023 | Колпачок | 1 |
| 39 | 4172172 | Тарельчатая пружина | 2 |
| 40 | J253112 | Плоская шайба | 3 |
| 41 | J231212 | Гайка | 1 |
| 42 | 4449509 | Гайка колпачок | 1 |
| 44 | Y802675 | Стойка | 1 |
| 45 | J901202 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG65R-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
