Дренажные трубопроводы — HITACHI EG65R-3

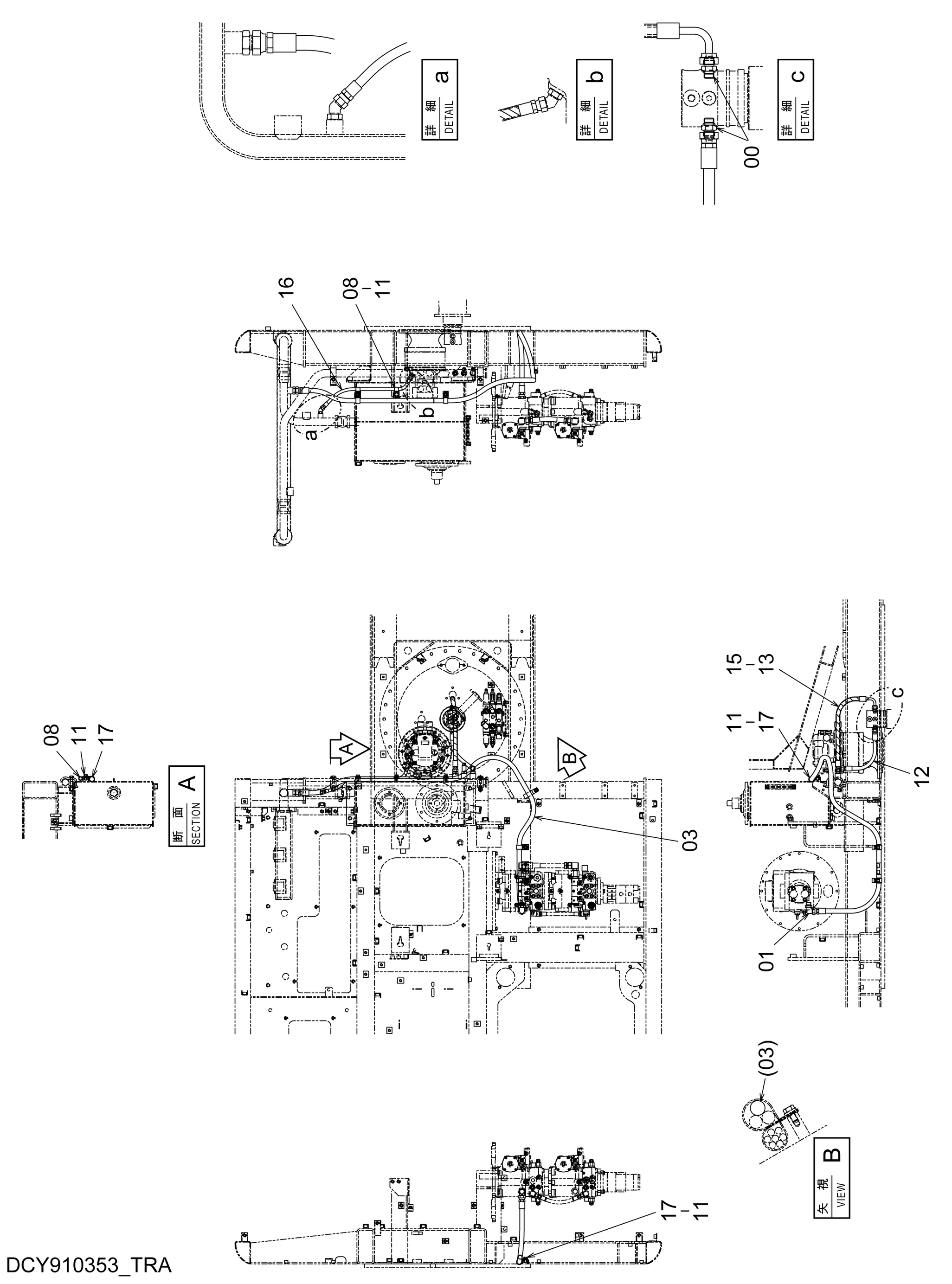

Заводская схема «Дренажные трубопроводы» для HITACHI EG65R-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852134 | Адаптер | 2 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | A852366 | Угловой штуцер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | Y415344 | Шланг | 1 |
| 08 | 4190273 | Зажим | 2 |
| 11 | J271025 | Болт с шайбой | 5 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4305004 | Шланг | 1 |
| 13 | 4283023 | Шланг | 1 |
| 15 | 4327294 | Защитный кожух | 1 |
| 16 | 4301415 | Шланг | 1 |
| 17 | 4190264 | Зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG65R-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
