Пилотные гидролинии — HITACHI EG40R-C

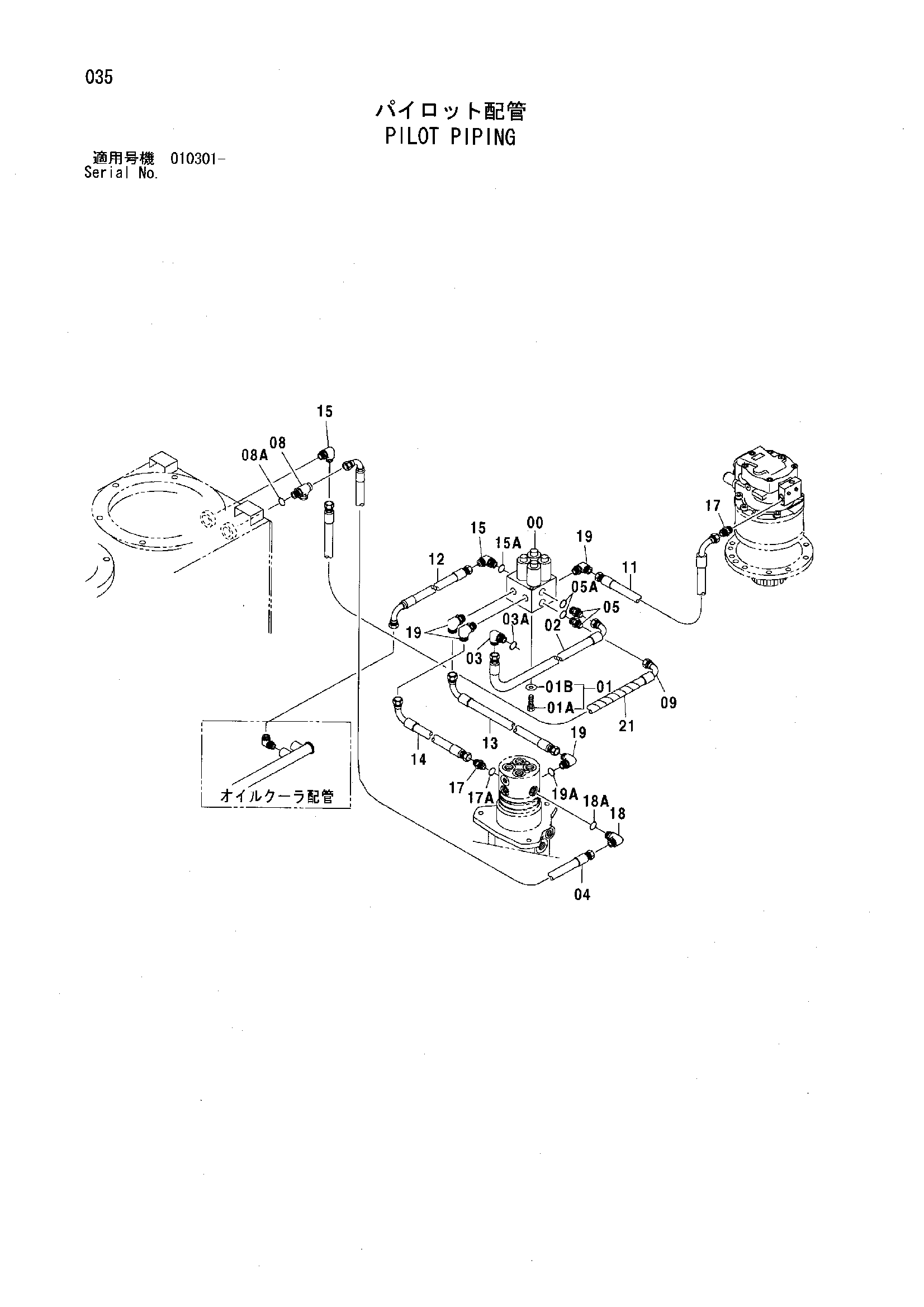

Заводская схема «Пилотные гидролинии» для HITACHI EG40R-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y405330 | Электромагнитный клапан | 1 |
| 01 | J271020 | Болт с шайбой | 2 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | Y405345 | Шланг | 1 |
| 03 | A852343 | Угловой штуцер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4313162 | Шланг | 1 |
| 05 | A852133 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4219347 | Тройник | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | Y405346 | Шланг | 1 |
| 11 | Y405347 | Шланг | 1 |
| 12 | Y406430 | Шланг | 1 |
| 13 | Y405350 | Шланг | 1 |
| 14 | Y405351 | Шланг | 1 |
| 15 | A852333 | Угловой штуцер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852122 | Адаптер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852334 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852332 | Угловой штуцер | 4 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4133527 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG40R-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
