Рычаг хода — HITACHI EG40R-C

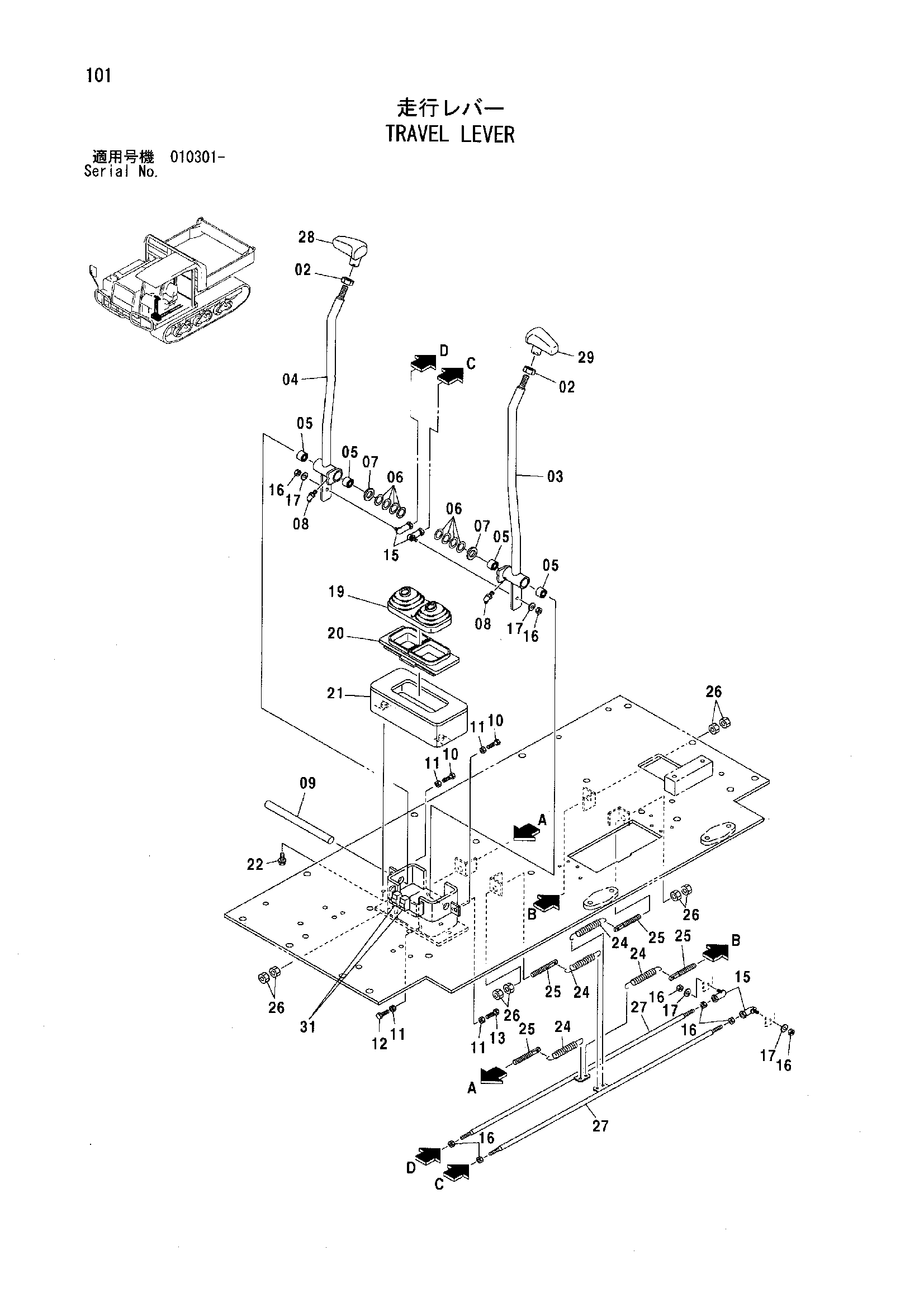

Заводская схема «Рычаг хода» для HITACHI EG40R-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4424185 | Гайка | 2 |
| 03 | Y801984 | Рычаг L | 1 |
| 04 | Y801985 | Рычаг R | 1 |
| 05 | 4063692 | Игольчатый подшипник | 4 |
| 06 | 4081592 | Регулировочная шайба 0.4mm | 8 |
| 07 | A590120 | Плоская шайба | 2 |
| 08 | J75581 | Пресс-маслёнка | 2 |
| 09 | 4201336 | Палец | 1 |
| 10 | J901030 | Болт | 2 |
| 11 | J950010 | Гайка | 6 |
| 12 | M261045 | Болт | 2 |
| 13 | M261060 | Болт | 2 |
| 15 | 4056018 | Шарнир | 4 |
| 16 | J950008 | Гайка | 8 |
| 17 | A590908 | Пружинная шайба | 4 |
| 19 | 2037356 | Защитный чехол | 1 |
| 20 | 2037360 | Защитный чехол | 1 |
| 21 | Y801986 | Крышка | 1 |
| 22 | J260625 | Болт с шайбой | 2 |
| 22A | J900625 | Болт | 1 |
| 22B | A590106 | Шайба | 1 |
| 24 | Y405434 | Пружина | 4 |
| 25 | Y402684 | Болт | 4 |
| 26 | J950012 | Гайка | 8 |
| 27 | Y801164 | Шток | 2 |
| 28 | 2051176 | Рукоятка | 1 |
| 29 | 2051177 | Рукоятка | 1 |
| 31 | Y404955 | Выключатель микро | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG40R-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
