Ход управление устройство — HITACHI EG40R-C

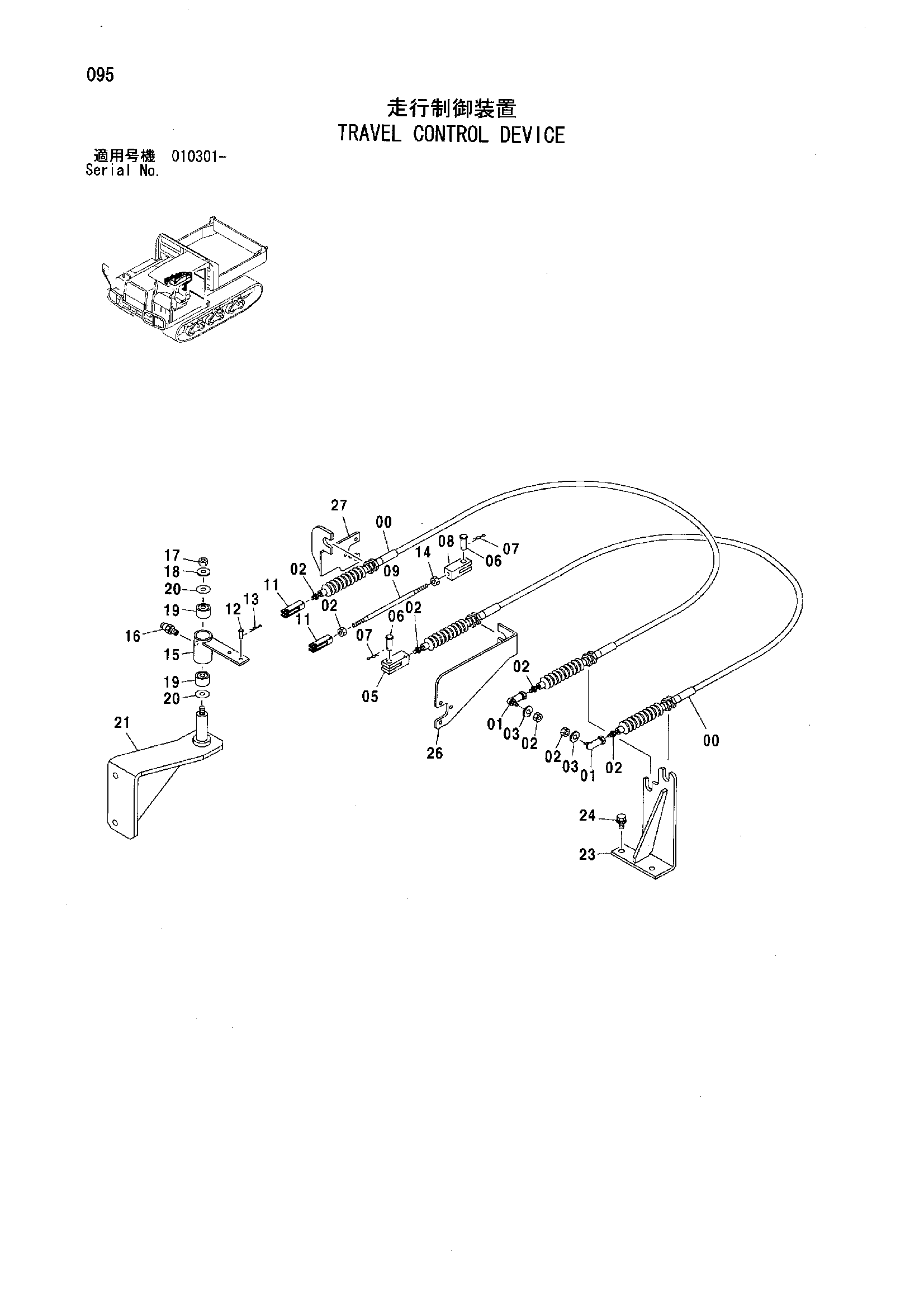

Заводская схема «Ход управление устройство» для HITACHI EG40R-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y405324 | Трос управления | 2 |
| 01 | 4056017 | Шарнир | 2 |
| 02 | M500605 | Гайка | 7 |
| 03 | A590906 | Пружинная шайба | 2 |
| 05 | Y405412 | Концевой вилка | 1 |
| 06 | Y405501 | Палец | 2 |
| 07 | 4022698 | Стопорный палец | 2 |
| 08 | Y405917 | Концевой вилка | 1 |
| 09 | Y405414 | Шток | 1 |
| 11 | M980642 | Концевой вилка | 2 |
| 12 | Y405500 | Палец | 2 |
| 13 | 4022696 | Стопорный палец | 2 |
| 14 | M580006 | Гайка | 1 |
| 15 | Y970529 | Рычаг | 1 |
| 16 | J75481 | Пресс-маслёнка | 1 |
| 17 | M660010 | U-образная гайка | 1 |
| 18 | J217083 | Шайба | 1 |
| 19 | 4063692 | Игольчатый подшипник | 2 |
| 20 | 4081592 | Регулировочная шайба 0.4mm | 7 |
| 21 | Y801133 | Кронштейн | 1 |
| 23 | Y970547 | Кронштейн | 1 |
| 24 | J260825 | Болт с шайбой | 2 |
| 24A | J900825 | Болт | 1 |
| 24B | A590108 | Шайба | 1 |
| 26 | Y300895 | Кронштейн | 1 |
| 27 | Y801135 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG40R-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
