Электрооборудование (управление) — HITACHI EG40R-C

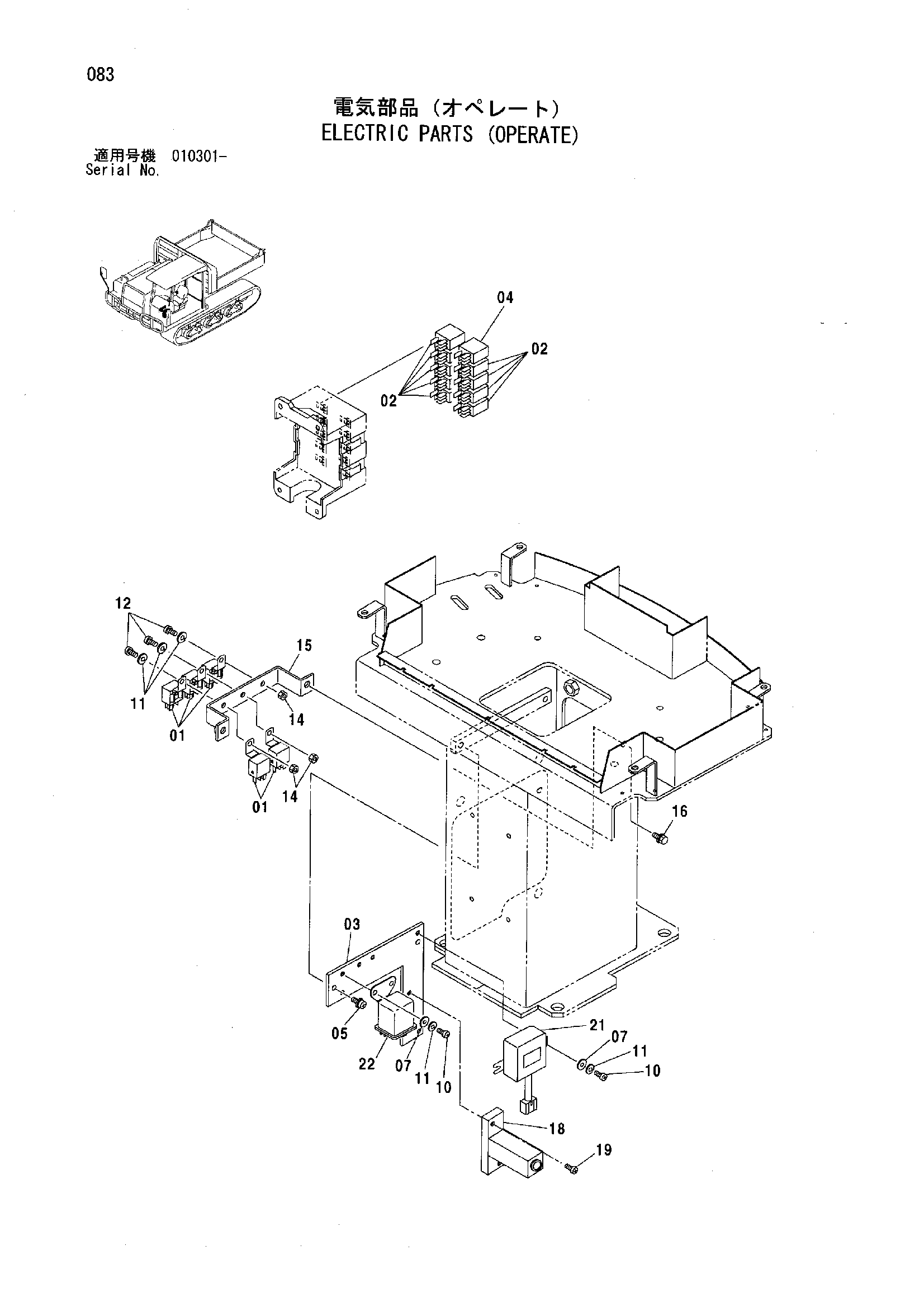

Заводская схема «Электрооборудование (управление)» для HITACHI EG40R-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4414207 | Реле | 5 |
| 02 | 4436534 | Реле | 9 |
| 03 | Y411903 | Кронштейн | 1 |
| 04 | 4436534 | Реле | 1 |
| 05 | J450612 | Винт с шайбой | 2 |
| 07 | A590106 | Плоская шайба | 4 |
| 10 | M430610 | Винт | 4 |
| 11 | A590906 | Пружинная шайба | 7 |
| 12 | M430613 | Винт | 3 |
| 14 | M500605 | Гайка | 3 |
| 15 | Y970594 | Кронштейн | 1 |
| 16 | J260620 | Болт с шайбой | 2 |
| 16A | J900620 | Болт | 1 |
| 16B | A590106 | Шайба | 1 |
| 18 | Y406755 | Таймер | 1 |
| 19 | J450414 | Винт с шайбой | 2 |
| 21 | 4452160 | Контроллер | 1 |
| 22 | 4251587 | Реле | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG40R-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
