Топливный бак — HITACHI EG40R

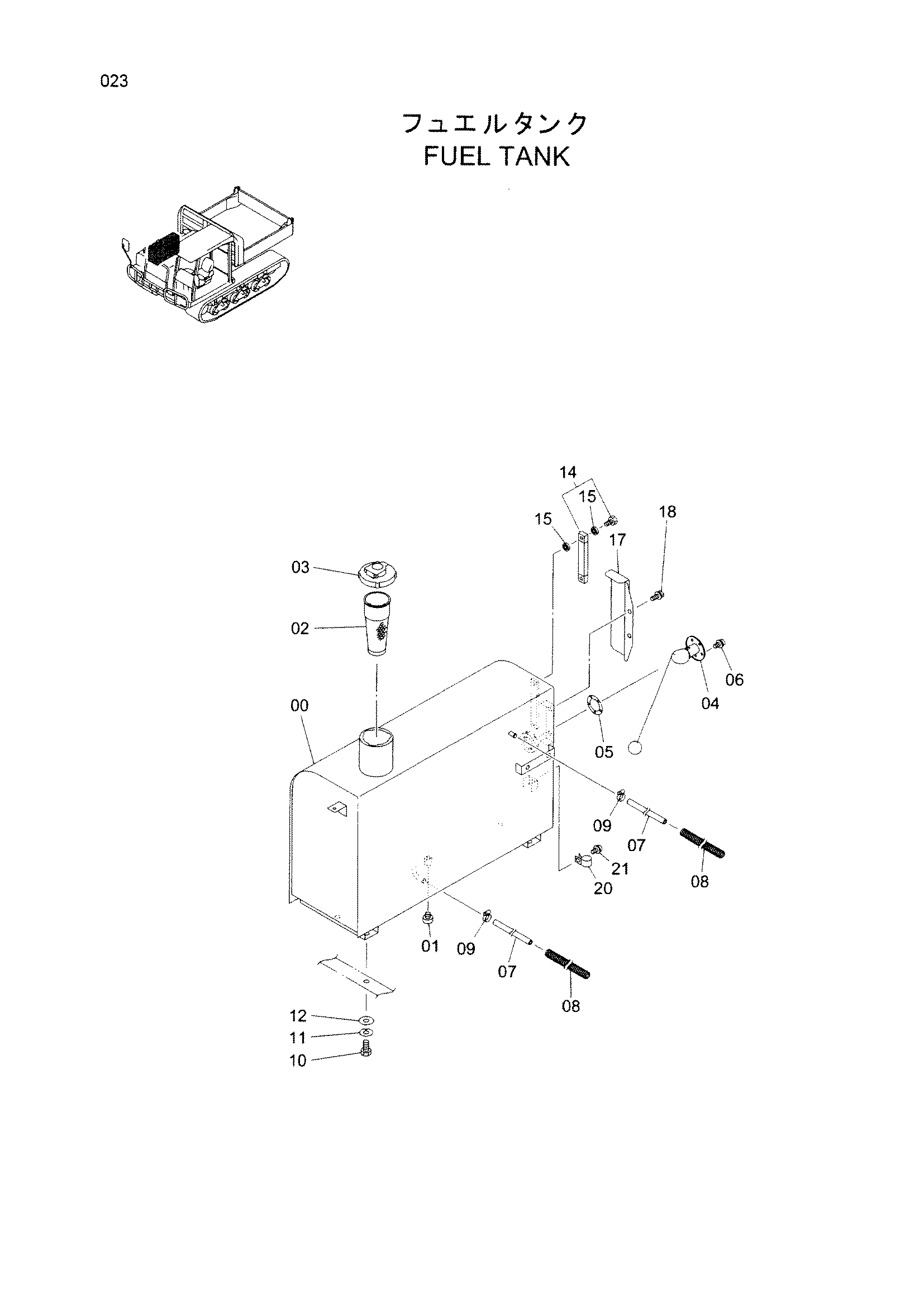

Заводская схема «Топливный бак» для HITACHI EG40R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y600222 | Топливный бак | 1 |
| 01 | 446536 | Пробка | 1 |
| 02 | 4121496 | Фильтр | 1 |
| 03 | 4361638 | Колпачок | 1 |
| 04 | 4420401 | Поплавок | 1 |
| 05 | 4269607 | Манжета | 1 |
| 06 | J450510 | Винт с шайбой | 5 |
| 07 | Y404059 | Топливный шланг | 2 |
| 08 | Y404062 | Трубка | 2 |
| 09 | 4508575 | Хомут шланга | 4 |
| 10 | J901635 | Болт | 4 |
| 11 | A590916 | Пружинная шайба | 4 |
| 12 | A590116 | Плоская шайба | 4 |
| 14 | 8033923 | Указатель уровня | 1 |
| 15 | 449558 | Уплотнительная шайба | 4 |
| 17 | Y300926 | Крышка | 1 |
| 18 | J021020 | Болт с шайбой | 2 |
| 20 | 4190275 | Зажим | 1 |
| 21 | J021020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG40R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
