Рычаг блокировки детали — HITACHI EG40R

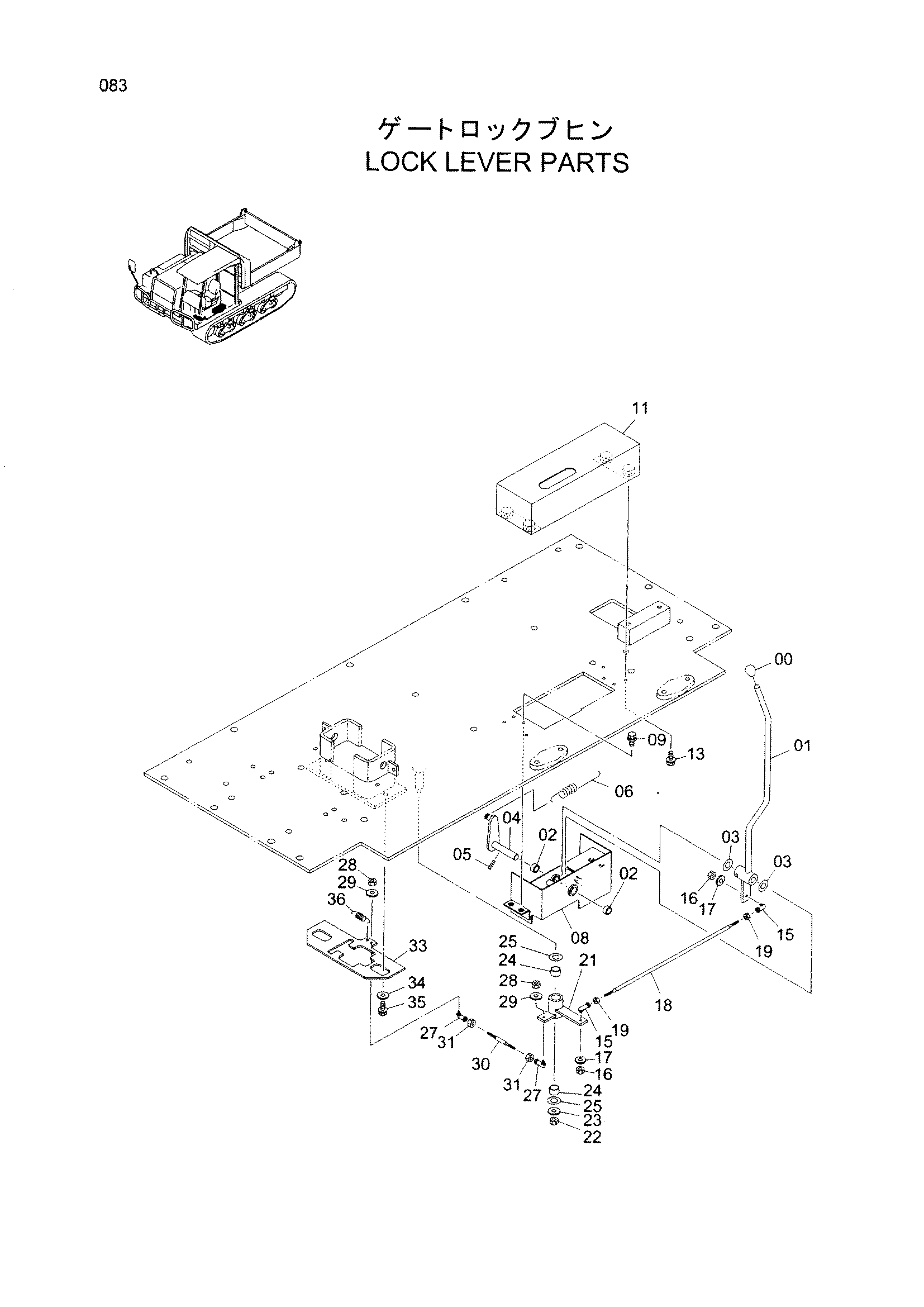

Заводская схема «Рычаг блокировки детали» для HITACHI EG40R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3051611 | Рукоятка | 1 |
| 01 | Y801123 | Рычаг | 1 |
| 02 | 4341810 | Втулка | 2 |
| 03 | Y405398 | Регулировочная шайба | 6 |
| 04 | Y801141 | Тяга | 1 |
| 05 | 4027427 | Пружинный штифт | 1 |
| 06 | 4375224 | Пружина растяжения | 1 |
| 08 | Y700493 | Кронштейн | 1 |
| 09 | J020625 | Болт с шайбой | 4 |
| 11 | Y801142 | Крышка | 1 |
| 13 | J020625 | Болт с шайбой | 4 |
| 15 | 4056016 | Шарнир | 2 |
| 16 | M500504 | Гайка | 2 |
| 17 | A590905 | Пружинная шайба | 2 |
| 18 | Y405402 | Шток | 1 |
| 19 | M500504 | Гайка | 1 |
| 21 | Y801143 | Рычаг | 1 |
| 22 | M660010 | U-образная гайка | 1 |
| 23 | J217083 | Шайба | 1 |
| 24 | 4075781 | Втулка | 2 |
| 25 | 4081592 | Регулировочная шайба | 8 |
| 27 | 4056016 | Шарнир | 2 |
| 28 | M500504 | Гайка | 2 |
| 29 | A590905 | Пружинная шайба | 2 |
| 30 | Y405403 | Шток | 1 |
| 31 | M500504 | Гайка | 2 |
| 33 | 3057656 | Стопорная пластина | 1 |
| 34 | 4274220 | Шайба | 2 |
| 35 | J021230 | Болт с шайбой | 2 |
| 36 | 4277678 | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG40R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
