Гидроцилиндр. разгрузка — HITACHI EG40R

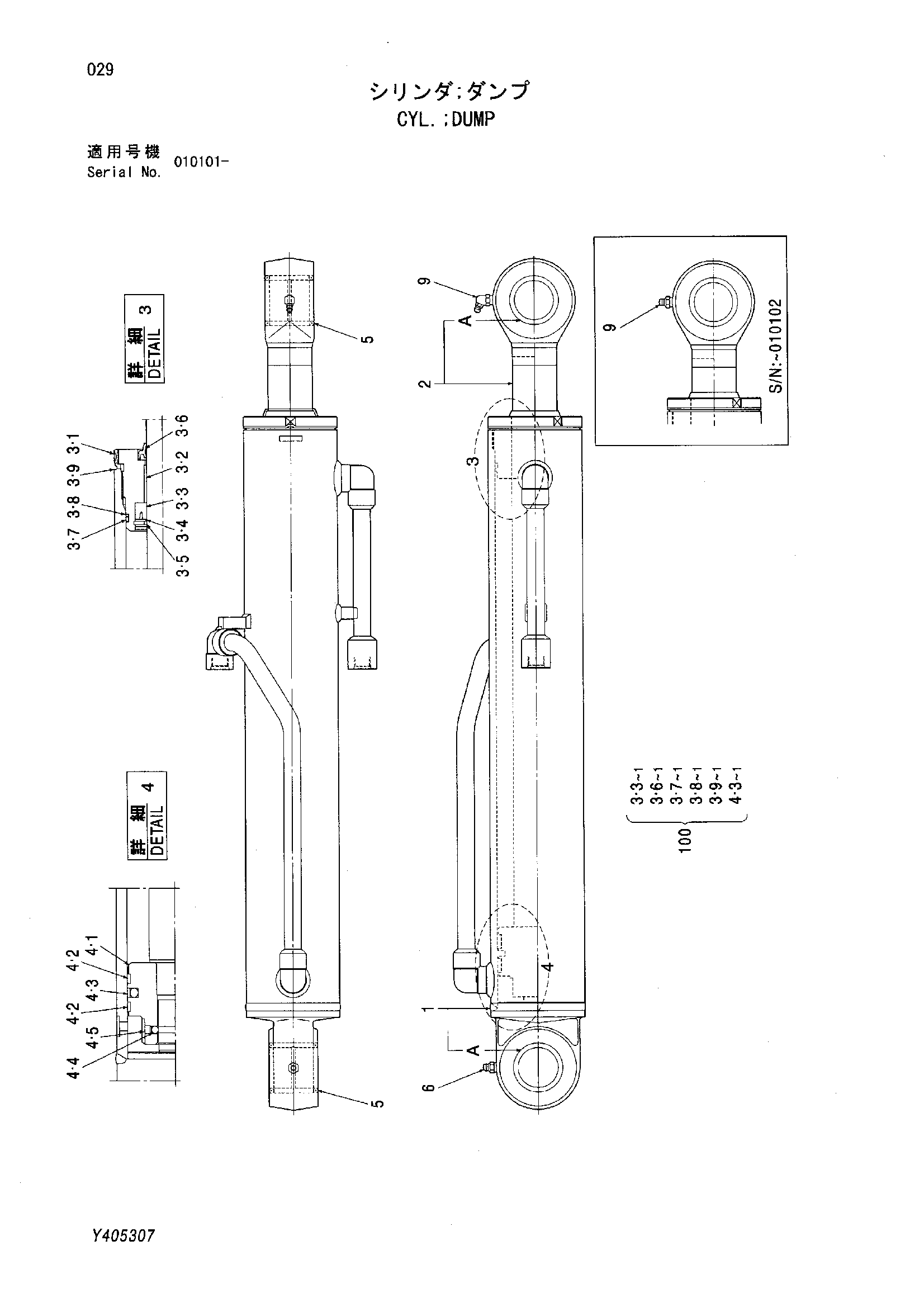

Заводская схема «Гидроцилиндр. разгрузка» для HITACHI EG40R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| Y405307 | Гидроцилиндр. разгрузка | 1 | |
| 1 | Y408181 | Труба гидроцилиндра | 1 |
| 1 | Y408185 | Труба гидроцилиндра | 1 |
| 1A | Y408182 | Втулка | 1 |
| 2 | Y408183 | Шток поршня | 1 |
| 2 | Y408186 | Шток поршня | 1 |
| 2A | Y408182 | Втулка | 1 |
| 3 | Y406946 | Головка гидроцилиндра | 1 |
| 3-1 | 0481301 | Головка гидроцилиндра | 1 |
| 3-2 | 0479002 | Втулка | 1 |
| 3-3 | 0479003 | U-образная манжета | 1 |
| 3-4 | 0479004 | Манжета | 1 |
| 3-5 | 0479005 | Стопорное кольцо | 1 |
| 3-6 | 0663001 | Грязесъёмное кольцо | 1 |
| 3-7 | 0478907 | Уплотнительное кольцо | 1 |
| 3-8 | 0480904 | Опорное кольцо | 1 |
| 3-9 | 0478712 | Уплотнительное кольцо | 1 |
| 4 | Y406947 | Поршень | 1 |
| 4-1 | 0480911 | Поршень | 1 |
| 4-2 | 0480912 | Направляющее кольцо | 2 |
| 4-3 | 0480913 | Уплотнительное кольцо | 1 |
| 4-4 | 0429917 | Стальной шарик | 1 |
| 4-5 | 0479012 | Установочный винт | 1 |
| 5 | 0480915 | Пылезащитное уплотнение | 4 |
| 6 | 0429920 | Пресс-маслёнка | 1 |
| 9 | 0429920 | Пресс-маслёнка | 1 |
| 9 | 0429921 | Пресс-маслёнка | 1 |
| 100 | Y408184 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG40R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
