Гидрораспределитель — HITACHI EG40R

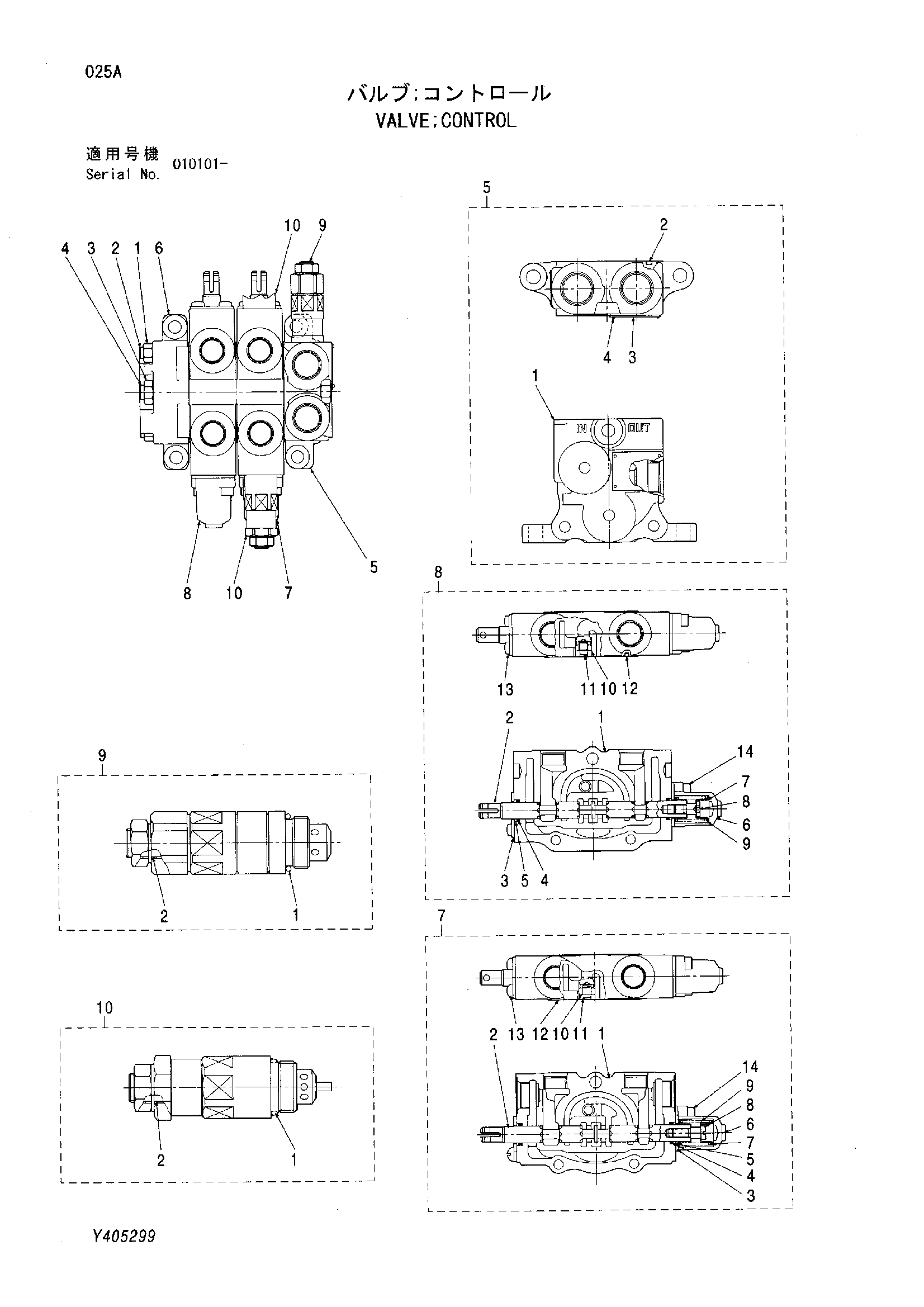

Заводская схема «Гидрораспределитель» для HITACHI EG40R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| Y405299 | Гидрораспределитель | 1 | |
| 1 | 0168203 | Гайка | 4 |
| 2 | 0218609 | Шток TIE | 2 |
| 3 | 0168205 | Гайка | 2 |
| 4 | Y407071 | Шток TIE | 1 |
| 5 | 0220002 | Впускной секция | 1 |
| 5-2 | 0103003 | Уплотнительное кольцо | 1 |
| 6 | 0168301 | Оутлет-сектион | 1 |
| 7 | Y412515 | Золотник секция | 1 |
| 7-3 | 0103007 | Пластина | 2 |
| 7-4 | 0187503 | Уплотнительное кольцо | 2 |
| 7-5 | 4038963 | Стеклоочиститель | 2 |
| 7-6 | 0103008 | Колпачок | 1 |
| 7-7 | 0103009 | Сиденье | 2 |
| 7-8 | 0103010 | Винт | 1 |
| 7-9 | 0103011 | Пружина | 1 |
| 7-10 | 0103012 | Тарельчатый клапан | 1 |
| 7-11 | 0103013 | Пружина | 1 |
| 7-12 | 0103003 | Уплотнительное кольцо | 1 |
| 7-13 | M430610 | Винт | 2 |
| 7-14 | 0168201 | Болт с внутренним шестигранником | 2 |
| 8 | Y412516 | Золотник секция | 1 |
| 8-3 | 0103007 | Пластина | 2 |
| 8-4 | 0187503 | Уплотнительное кольцо | 2 |
| 8-5 | 4038963 | Стеклоочиститель | 2 |
| 8-6 | 0103008 | Колпачок | 1 |
| 8-7 | 0103009 | Сиденье | 2 |
| 8-8 | 0103010 | Винт | 1 |
| 8-9 | 0103011 | Пружина | 1 |
| 8-10 | 0103012 | Тарельчатый клапан | 1 |
| 8-11 | 0103013 | Пружина | 1 |
| 8-12 | 0103003 | Уплотнительное кольцо | 1 |
| 8-13 | 0125112 | Винт | 2 |
| 8-14 | 0630907 | Болт с внутренним шестигранником | 2 |
| 9 | 0441802 | Клапан | 1 |
| 9-1 | 0103025 | Уплотнительное кольцо | 1 |
| 9-2 | 4506320 | Уплотнительное кольцо | 1 |
| 10 | 4345966 | Предохранительный клапан | 2 |
| 10-1 | 0103025 | Уплотнительное кольцо | 1 |
| 10-2 | 4506320 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG40R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
