Поворот управление устройство — HITACHI EG40R

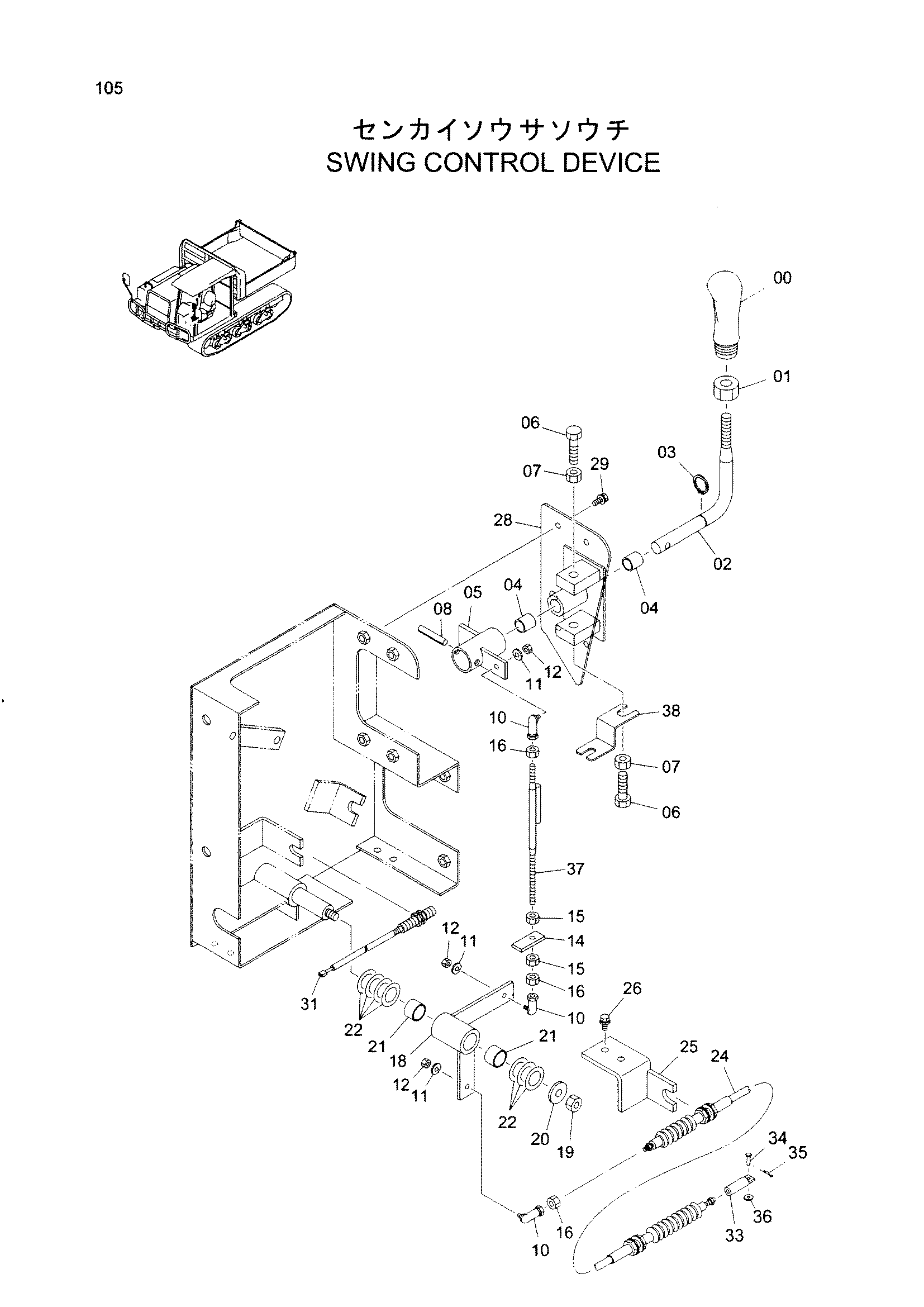

Заводская схема «Поворот управление устройство» для HITACHI EG40R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2038484 | Рукоятка | 1 |
| 01 | J952012 | Гайка | 1 |
| 02 | Y405419 | Рычаг | 1 |
| 03 | 991339 | Стопорное кольцо | 1 |
| 04 | 4341810 | Втулка | 2 |
| 05 | Y801137 | Рычаг | 1 |
| 06 | M261250 | Болт | 2 |
| 07 | J950012 | Гайка | 2 |
| 08 | 4027427 | Пружинный штифт | 1 |
| 10 | 4056017 | Шарнир | 3 |
| 11 | A590906 | Пружинная шайба | 3 |
| 12 | M500605 | Гайка | 3 |
| 14 | Y405426 | Штанга | 1 |
| 15 | M500605 | Гайка | 2 |
| 16 | M500605 | Гайка | 4 |
| 18 | Y801138 | Рычаг | 1 |
| 19 | M660010 | U-образная гайка | 1 |
| 20 | J217083 | Шайба | 1 |
| 21 | 4075781 | Втулка | 2 |
| 22 | 4081592 | Регулировочная шайба | 7 |
| 24 | 4362531 | Трос управления | 1 |
| 25 | Y970530 | Кронштейн | 1 |
| 26 | J020816 | Болт с шайбой | 2 |
| 28 | Y801136 | Кронштейн | 1 |
| 29 | J020620 | Болт с шайбой | 4 |
| 31 | Y405323 | Выключатель | 1 |
| 33 | 4367760 | Шток | 1 |
| 34 | 4279607 | Палец | 1 |
| 35 | A761010 | Палец | 1 |
| 36 | A590105 | Плоская шайба | 1 |
| 37 | Y970598 | Шток | 1 |
| 38 | Y405787 | Опора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG40R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
