Масляный радиатор трубопроводы — HITACHI EG40R

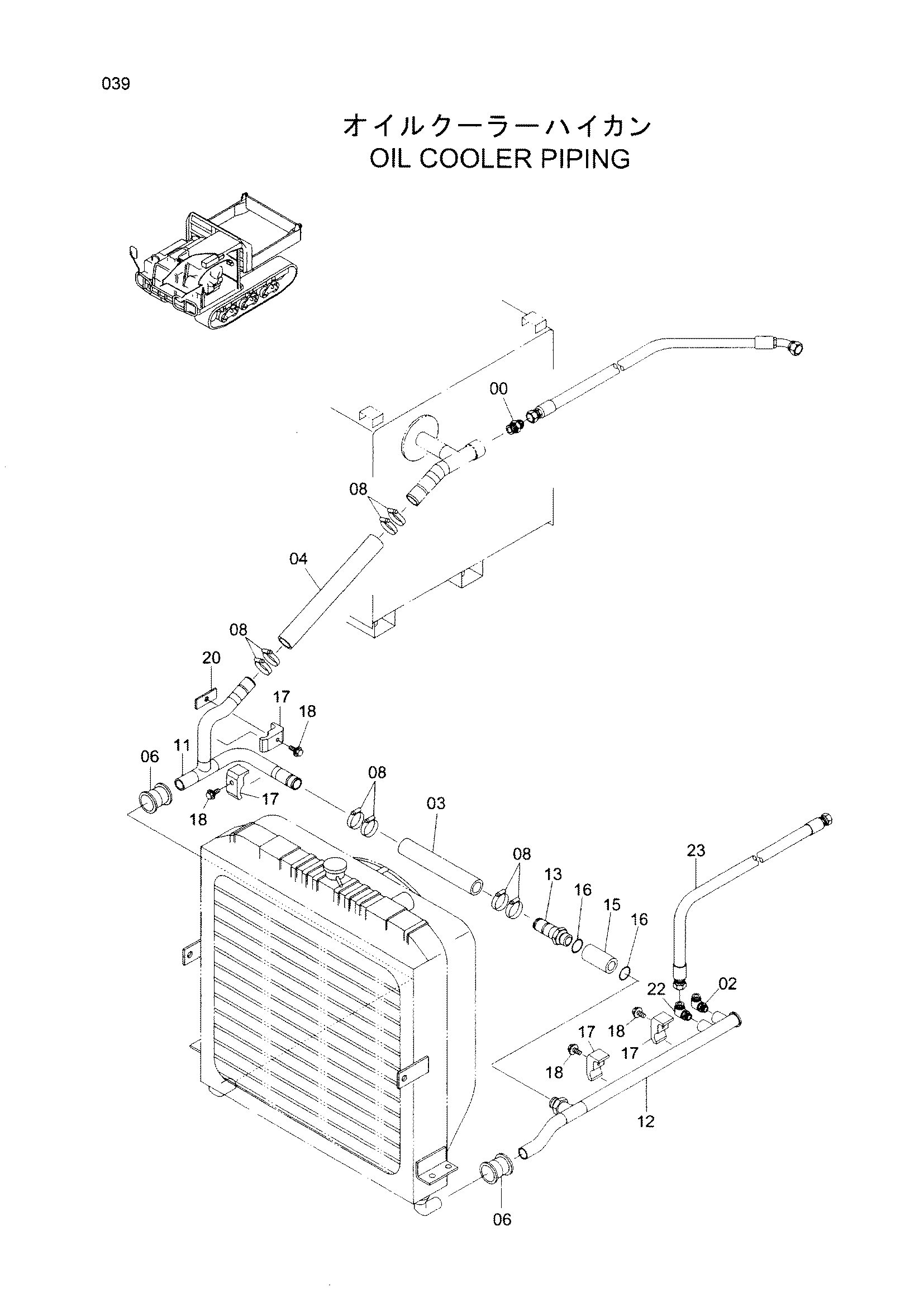

Заводская схема «Масляный радиатор трубопроводы» для HITACHI EG40R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4250084 | Адаптер | 1 |
| 02 | 4154672 | Угловой штуцер | 1 |
| 03 | 4120255 | Резиновый шланг | 1 |
| 04 | 491936 | Резиновый шланг | 1 |
| 06 | 4071213 | Муфта | 2 |
| 08 | 4011675 | Хомут шланга | 8 |
| 11 | Y801139 | Трубка | 1 |
| 12 | Y801140 | Трубка | 1 |
| 13 | Y970531 | Соединение | 1 |
| 15 | Y403967 | Обратный клапан | 1 |
| 16 | 4506429 | Уплотнительное кольцо | 2 |
| 17 | 4190127 | Хомут трубки | 4 |
| 18 | J011265 | Болт с шайбой | 4 |
| 20 | Y405427 | Пластина | 1 |
| 22 | A852343 | Угловой штуцер | 1 |
| 23 | Y405383 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG40R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
