Крышка 1 [EU] — HITACHI EG30

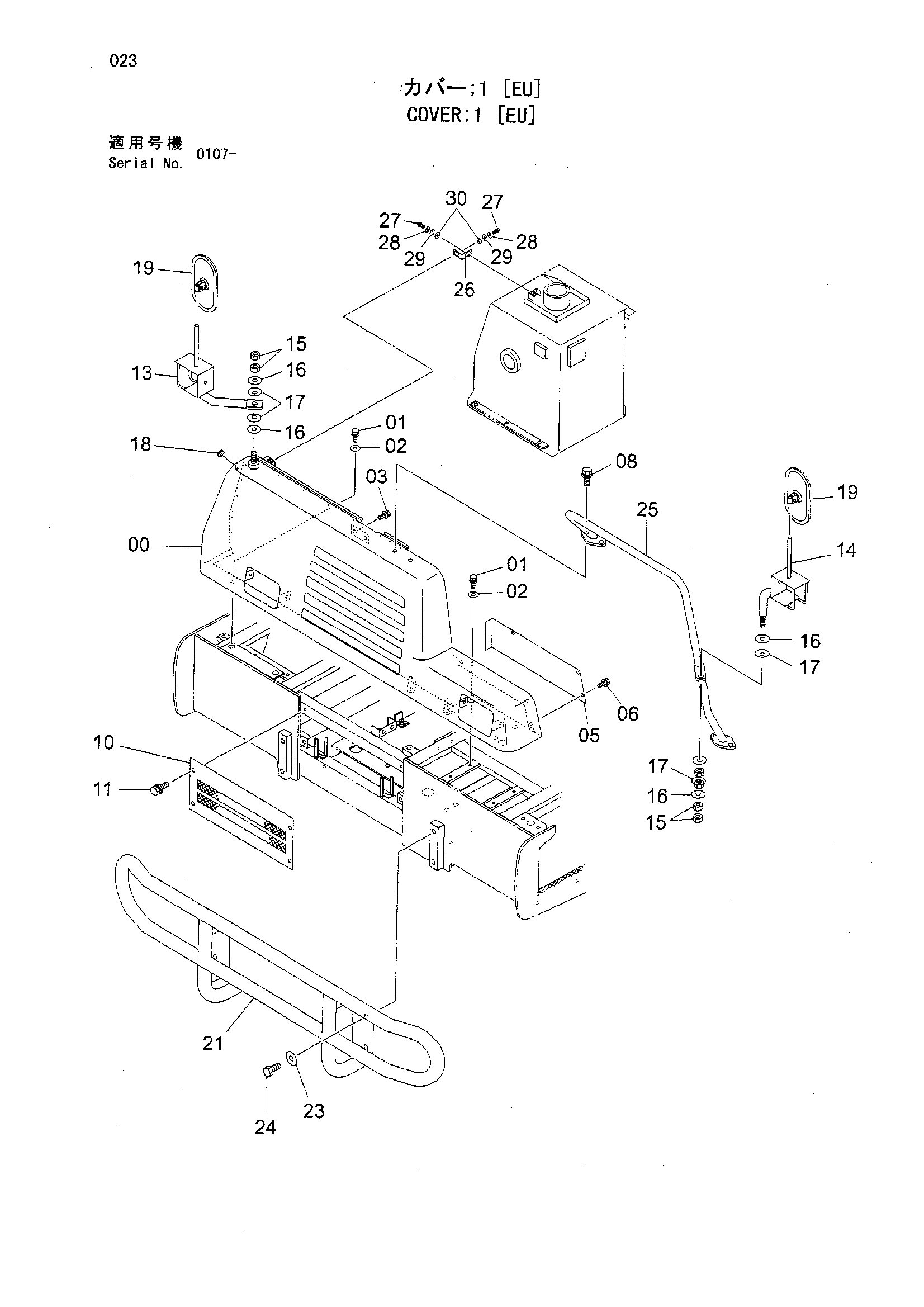

Заводская схема «Крышка 1 [EU]» для HITACHI EG30. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка 1 [EU] HITACHI EG30](/catalog-drawings/a7/a7413a26-bc78-49fa-83e9-b44bf0d54180.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y500165 | Крышка | 1 |
| 01 | J271025 | Болт с шайбой | 6 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Плоская шайба | 1 |
| 02 | J217083 | Шайба | 6 |
| 03 | J271030 | Болт с шайбой | 2 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Плоская шайба | 1 |
| 05 | Y300906 | Крышка | 1 |
| 06 | J260820 | Болт с шайбой | 3 |
| 06A | J900820 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 08 | J271230 | Болт с шайбой | 4 |
| 08A | J901230 | Болт | 1 |
| 08B | J222012 | Плоская шайба | 1 |
| 10 | Y801181 | Крышка | 1 |
| 11 | J271025 | Болт с шайбой | 4 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Плоская шайба | 1 |
| 13 | Y800966 | Кронштейн | 1 |
| 14 | Y800967 | Кронштейн | 1 |
| 15 | J950016 | Гайка | 4 |
| 16 | A590116 | Плоская шайба | 4 |
| 17 | 4101568 | Тарельчатая пружина | 4 |
| 18 | 94-2804 | Резиновая втулка | 1 |
| 19 | Y405771 | Зеркало | 2 |
| 21 | Y700519 | Защитный кожух | 1 |
| 23 | J222016 | Шайба | 4 |
| 24 | J901635 | Болт | 4 |
| 25 | Y700834 | Поручень | 1 |
| 26 | Y405581 | Кронштейн | 1 |
| 27 | J780820 | Болт с внутренним шестигранником | 2 |
| 28 | A590908 | Пружинная шайба | 2 |
| 29 | A590108 | Плоская шайба | 2 |
| 30 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
