Гидромотор — HITACHI EG30

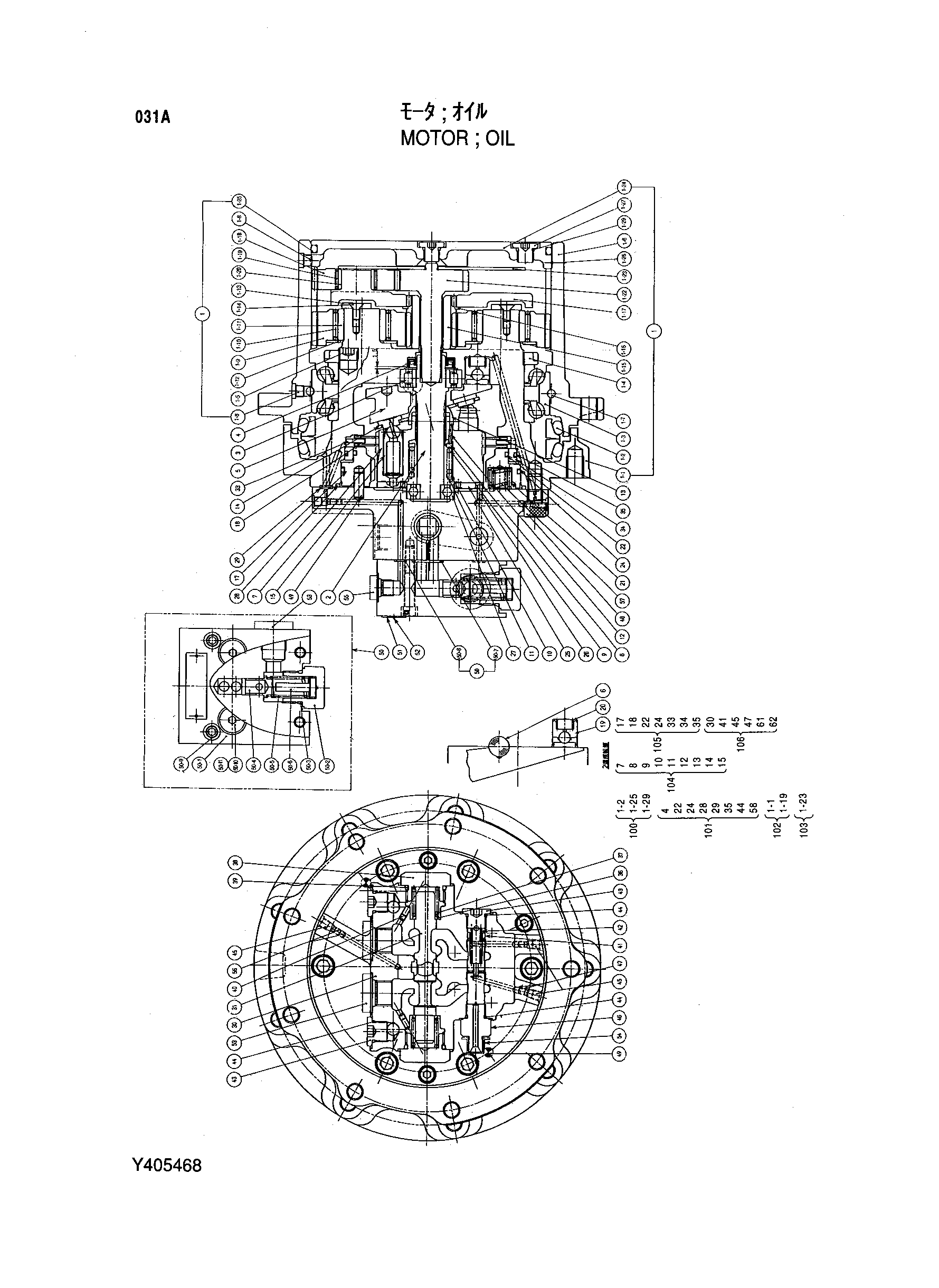

Заводская схема «Гидромотор» для HITACHI EG30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| Y405468 | Гидромотор | 1 | |
| 1 | Y406930 | Трансмиссия | 1 |
| 1-2 | 0397801 | Уплотнение | 2 |
| 1-3 | 0397802 | Подшипник | 1 |
| 1-4 | 0397803 | Гайка | 1 |
| 1-5 | 0732202 | Пробка | 2 |
| 1-6 | Y406931 | Корпус | 1 |
| 1-7 | 0111818 | Стальной шарик | 99 |
| 1-8 | 94-2010 | Пробка | 2 |
| 1-9 | 0732203 | Планетарная шестерня | 4 |
| 1-10 | 0732204 | Игольчатый подшипник | 4 |
| 1-11 | 0732205 | Внутреннее кольцо подшипника | 4 |
| 1-12 | 0732206 | Упорная шайба | 4 |
| 1-13 | 0397809 | Упорная пластина | 1 |
| 1-14 | 0397810 | Винт | 4 |
| 1-15 | 0732207 | Солнечная шестерня | 1 |
| 1-16 | 0251310 | Стопорное кольцо | 1 |
| 1-17 | Y406932 | Держатель | 1 |
| 1-18 | Y406933 | Планетарная шестерня | 3 |
| 1-19 | 0397814 | Ролик | 3 |
| 1-20 | 0732209 | Внутреннее кольцо подшипника | 3 |
| 1-22 | Y406934 | Шестерня привод | 1 |
| 1-24 | 0831803 | Крышка | 1 |
| 1-25 | A811190 | Уплотнительное кольцо | 1 |
| 1-26 | 0397822 | Провод | 1 |
| 1-27 | 0436608 | Пробка | 2 |
| 1-29 | 957366 | Уплотнительное кольцо | 2 |
| 1-30 | 94-2011 | Пробка | 3 |
| 2 | 0397901 | Вал | 1 |
| 3 | 0411412 | Роликовый подшипник | 1 |
| 4 | Y406935 | Масляное уплотнение | 1 |
| 5 | Y406936 | Пластина | 1 |
| 6 | 0732302 | Стальной шарик | 2 |
| 20 | 0629805 | Пружина | 2 |
| 21 | 0832001 | Пружина | 8 |
| 22 | A811125 | Уплотнительное кольцо | 1 |
| 24 | A811145 | Уплотнительное кольцо | 1 |
| 25 | 0732003 | Пластина клапан | 1 |
| 26 | 0396703 | Палец | 1 |
| 27 | Y406937 | Шариковый подшипник | 1 |
| 28 | 0158833 | Уплотнительное кольцо | 1 |
| 29 | 4506407 | Уплотнительное кольцо | 4 |
| 35 | A811135 | Уплотнительное кольцо | 1 |
| 36 | 0398004 | Седло пружины | 2 |
| 37 | 0398005 | Пружина | 2 |
| 38 | 0398006 | Колпачок | 2 |
| 39 | 4506429 | Уплотнительное кольцо | 2 |
| 42 | 0436602 | Пружина | 1 |
| 43 | 0311336 | Пробка | 3 |
| 44 | 4509180 | Уплотнительное кольцо | 4 |
| 46 | 0732304 | Пробка | 1 |
| 48 | 0398007 | Болт с внутренним шестигранником | 6 |
| 49 | 0397910 | Палец | 4 |
| 50 | Y406938 | Блок | 1 |
| 50-3 | 0111809 | Уплотнительное кольцо | 1 |
| 50-7 | 4509181 | Уплотнительное кольцо | 1 |
| 50-8 | 4506407 | Уплотнительное кольцо | 5 |
| 50-11 | 957366 | Уплотнительное кольцо | 2 |
| 57 | 0832002 | Пружина | 8 |
| 100 | Y406541 | Комплект уплотнений | 1 |
| 101 | Y406543 | Комплект уплотнений | 1 |
| 102 | Y406939 | Комплект фланец | 1 |
| 103 | Y406940 | Комплект пластина | 1 |
| 104 | Y406941 | Комплект блок | 1 |
| 105 | Y406942 | Комплект тормоз | 1 |
| 106 | Y406943 | Комплект пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
