Сосуд — HITACHI EG30

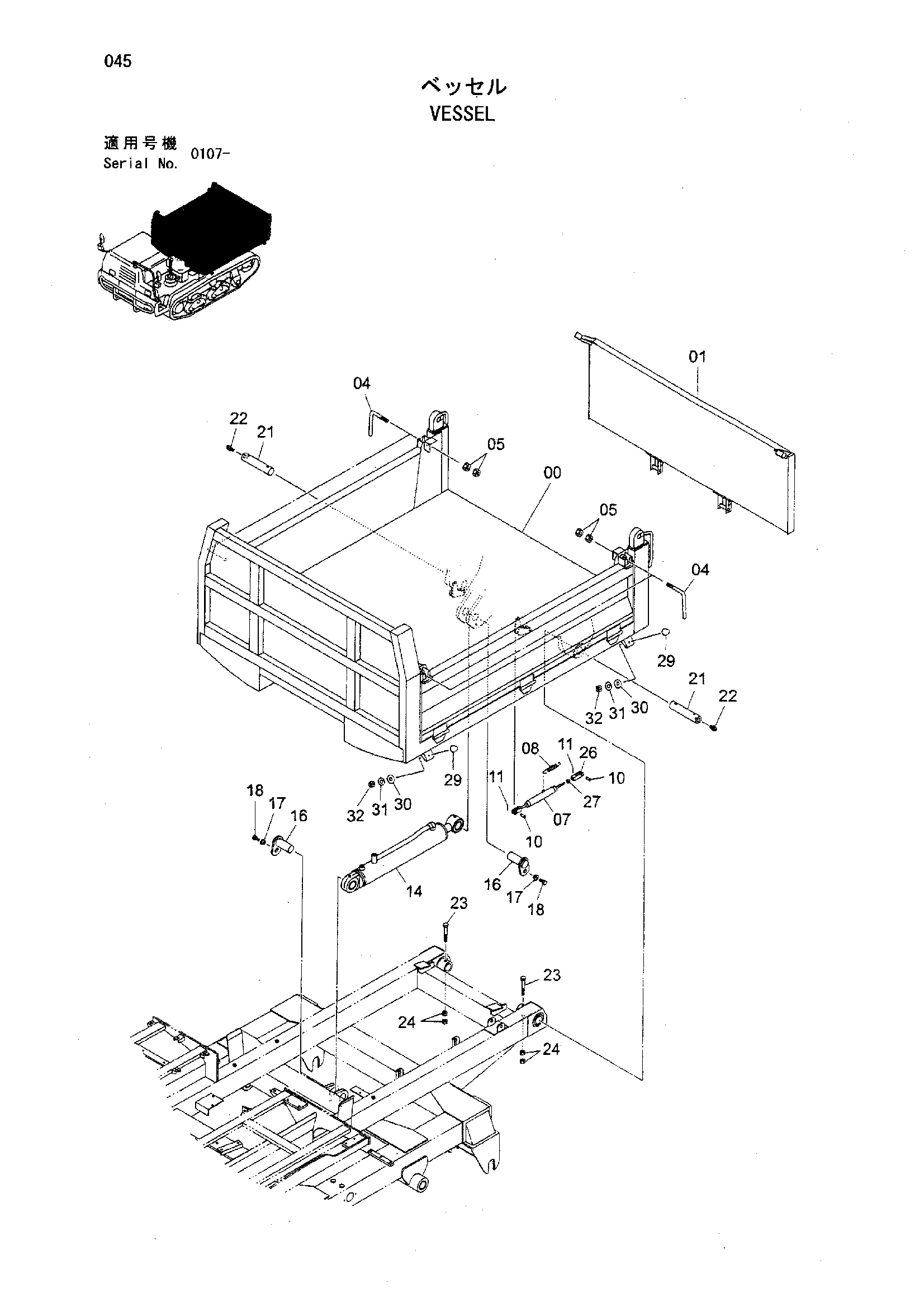

Заводская схема «Сосуд» для HITACHI EG30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y700536 | Рама | 1 |
| 01 | Y700534 | Защитный кожух | 1 |
| 04 | Y405774 | Рычаг | 4 |
| 05 | J950016 | Гайка | 8 |
| 07 | Y434022 | Пружина | 2 |
| 08 | Y434009 | Пружина | 2 |
| 10 | A741026 | Палец | 4 |
| 11 | A763016 | Шплинт | 4 |
| 14 | Y434012 | Гидроцилиндр разгрузка | 1 |
| 16 | 9742353 | Палец | 2 |
| 17 | 4339354 | Втулка | 2 |
| 18 | J901225 | Болт | 2 |
| 21 | Y405772 | Палец | 2 |
| 22 | J75481 | Пресс-маслёнка | 2 |
| 23 | J901290 | Болт | 2 |
| 24 | J950012 | Гайка | 4 |
| 26 | 4137311 | Концевой вилка(правый) | 2 |
| 27 | J950010 | Гайка | 2 |
| 29 | 4204586 | Ограничитель | 4 |
| 30 | A590110 | Плоская шайба | 4 |
| 31 | A590910 | Пружинная шайба | 4 |
| 32 | J950010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
