Короб управление — HITACHI EG30

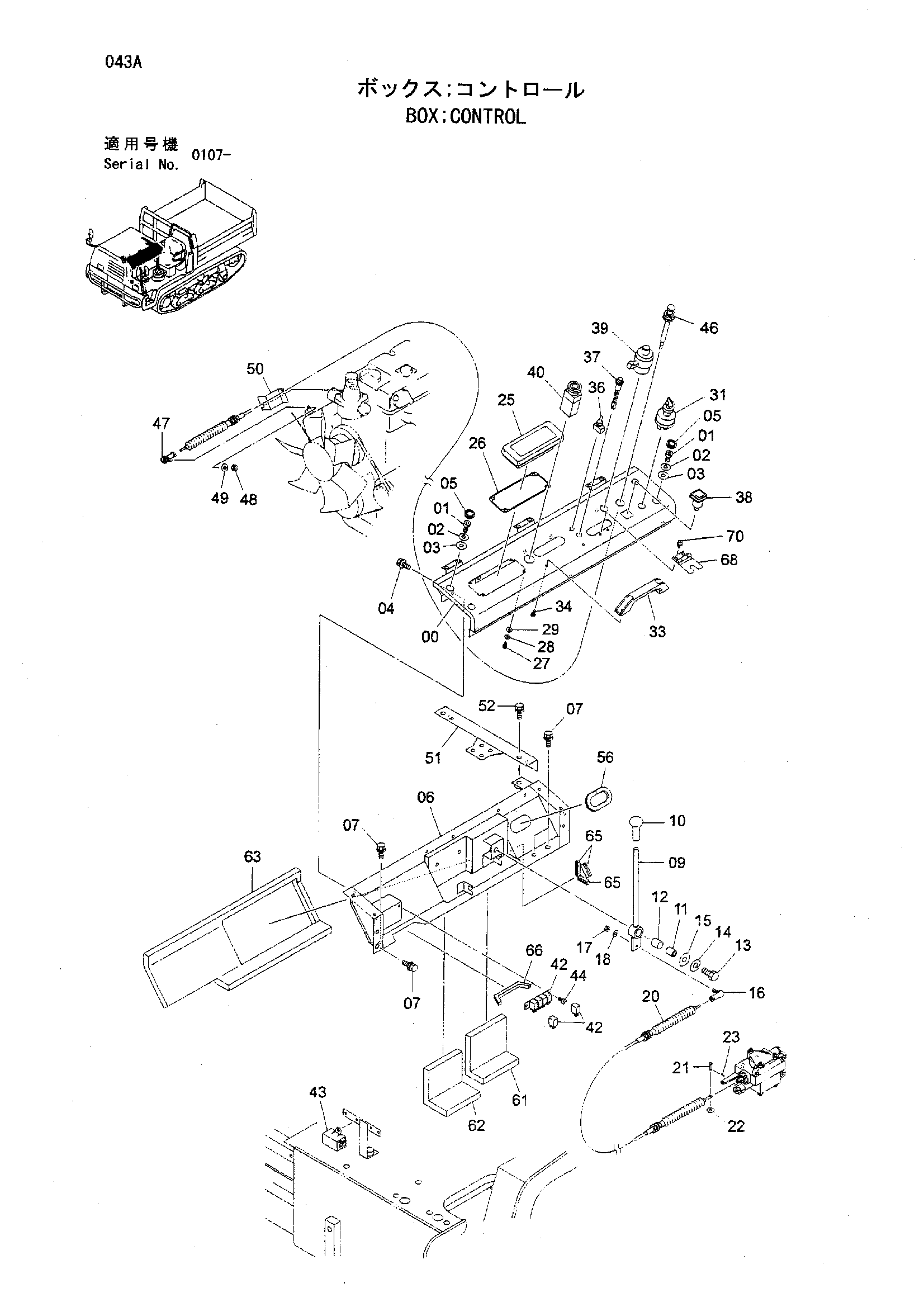

Заводская схема «Короб управление» для HITACHI EG30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	Y600237	Крышка	1
01	J780825	Болт с внутренним шестигранником	4
02	A590908	Пружинная шайба	4
03	A590108	Плоская шайба	4
04	J020820	Болт с шайбой	6
05	4195199	Резиновая втулка	4
06	Y600238	Короб	1
07	J021025	Болт с шайбой	4
09	Y800965	Рычаг	1
10	4280117	Рукоятка	1
11	4279507	Втулка	1
12	4396083	Втулка	1
13	J901245	Болт	1
14	A590912	Пружинная шайба	1
15	449490	Плоская шайба	1
16	4287791	Шарнир	1
17	M500605	Гайка	1
18	A590906	Пружинная шайба	1
20	Y405813	Трос управления	1
21	Y454121	Палец	1
22	A590105	Плоская шайба	1
23	4022695	Стопорный палец	1
25	4403739	Панель указатель	1
26	4413919	Манжета резиновый	1
27	J850612	Винт	4
28	A590906	Пружинная шайба	4
29	A590106	Плоская шайба	4
31	4365818	Замок зажигания	1
33	Y454101	Рукоятка	1
34	J780616	Болт с внутренним шестигранником	2
36	Y434066	Выключатель	1
37	Y405810	Фонарь пилотный	1
38	Y434031	Выключатель	1
39	Y434027	Выключатель	1
40	Y405811	Выключатель	1
42	4394590	Реле	6
43	Y434094	Реле	1
44	J850612	Винт	2
46	Y405567	Трос управления	1
47	4056016	Шарнир	1
48	M500504	Гайка	1
49	A590905	Пружинная шайба	1
50	Y405874	Кронштейн	1
51	Y801221	Кронштейн	1
52	J021225	Болт с шайбой	2
56	Y405579	Резиновая втулка	1
61	Y405837	Резиновая прокладка	1
62	Y405838	Резиновая прокладка	1
63	Y405839	Резиновая прокладка	1
65	Y405819	Моулдинг	3
66	Y405818	Моулдинг	1
68	Y405558	Замок	1
70	J450620	Винт с шайбой	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EG30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
