Крышка 2 [STD] — HITACHI EG30

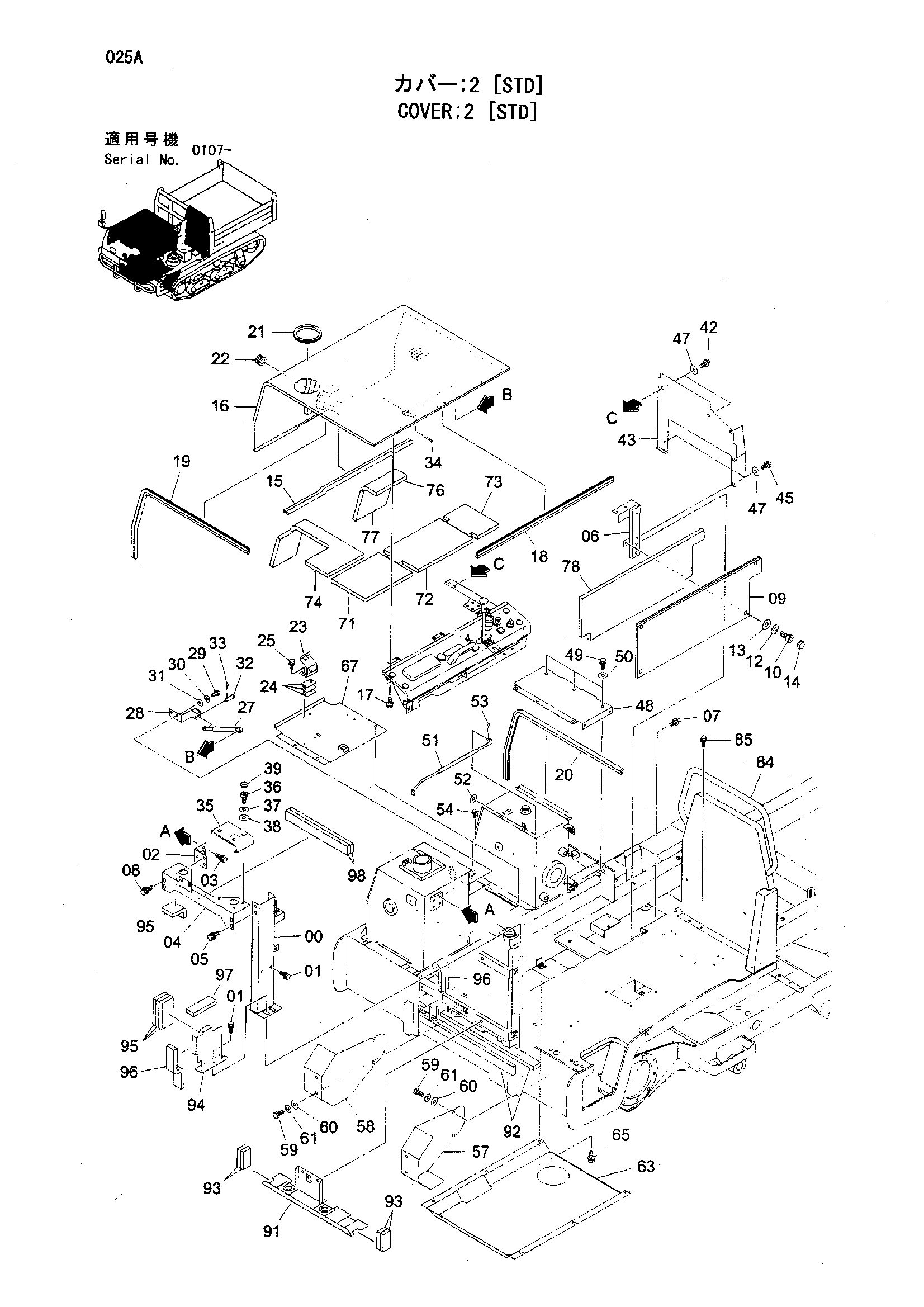

Заводская схема «Крышка 2 [STD]» для HITACHI EG30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	Y801218	Кронштейн	1
01	J021235	Болт с шайбой	4
02	Y801214	Кронштейн	1
03	J021020	Болт с шайбой	4
04	Y801220	Кронштейн	1
05	J021030	Болт с шайбой	2
06	Y801232	Кронштейн	1
07	J021035	Болт с шайбой	2
08	J021230	Болт с шайбой	2
09	Y801227	Крышка	1
10	J780825	Болт с внутренним шестигранником	4
12	A590908	Пружинная шайба	4
13	A590108	Плоская шайба	4
14	4335375	Колпачок	4
15	Y405569	Резиновая прокладка	1
16	Y500166	Крышка	1
17	J020820	Болт с шайбой	6
18	Y405548	Резиновая прокладка	1
19	Y405549	Резиновая прокладка	1
20	Y405550	Резиновая прокладка	1
21	Y405551	Резиновая прокладка	1
22	4195199	Резиновая втулка	1
23	Y700520	Кронштейн	1
24	Y405568	Регулировочная шайба	3
25	J021025	Болт с шайбой	2
27	Y404190	Гидроцилиндр	1
28	Y970599	Кронштейн	1
29	J901016	Болт	2
30	A590910	Пружинная шайба	2
31	A590110	Плоская шайба	2
32	4044928	Палец	1
33	A763020	Шплинт	1
34	A762020	Шплинт	1
35	Y801233	Крышка	1
36	J780816	Болт с внутренним шестигранником	3
37	A590908	Пружинная шайба	3
38	A590108	Плоская шайба	3
39	4335375	Колпачок	3
42	J011025	Болт с шайбой	2
43	Y405547	Крышка	1
45	J020830	Болт с шайбой	4
47	J217083	Шайба	6
48	Y801185	Крышка	1
49	J011030	Болт с шайбой	3
50	J217083	Шайба	3
51	Y801234	Стойка	1
52	A590108	Плоская шайба	1
53	A762016	Шплинт	1
54	4399244	Держатель	1
57	Y300903	Крышка	1
58	Y300904	Крышка	1
59	J901020	Болт	8
60	A590110	Плоская шайба	8
61	A590910	Пружинная шайба	8
63	Y200178	Крышка	1
65	J021025	Болт с шайбой	6
67	Y801189	Пластина	1
71	Y405830	Резиновая прокладка	1
72	Y405831	Резиновая прокладка	1
73	Y405832	Резиновая прокладка	1
74	Y405833	Резиновая прокладка	1
76	Y405835	Резиновая прокладка	1
77	Y405836	Резиновая прокладка	1
78	Y300786	Резиновая прокладка	1
84	Y600241	Защитный кожух	1
85	J021230	Болт с шайбой	4
91	Y801271	Крышка	1
92	Y405595	Резиновая прокладка	2
93	Y405596	Резиновая прокладка	4
94	Y300962	Крышка	1
95	Y405597	Резиновая прокладка	4
96	Y405598	Резиновая прокладка	2
97	Y405599	Резиновая прокладка	1
98	Y405600	Резиновая прокладка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EG30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
