Штуцер детали гусеница — HITACHI EG30

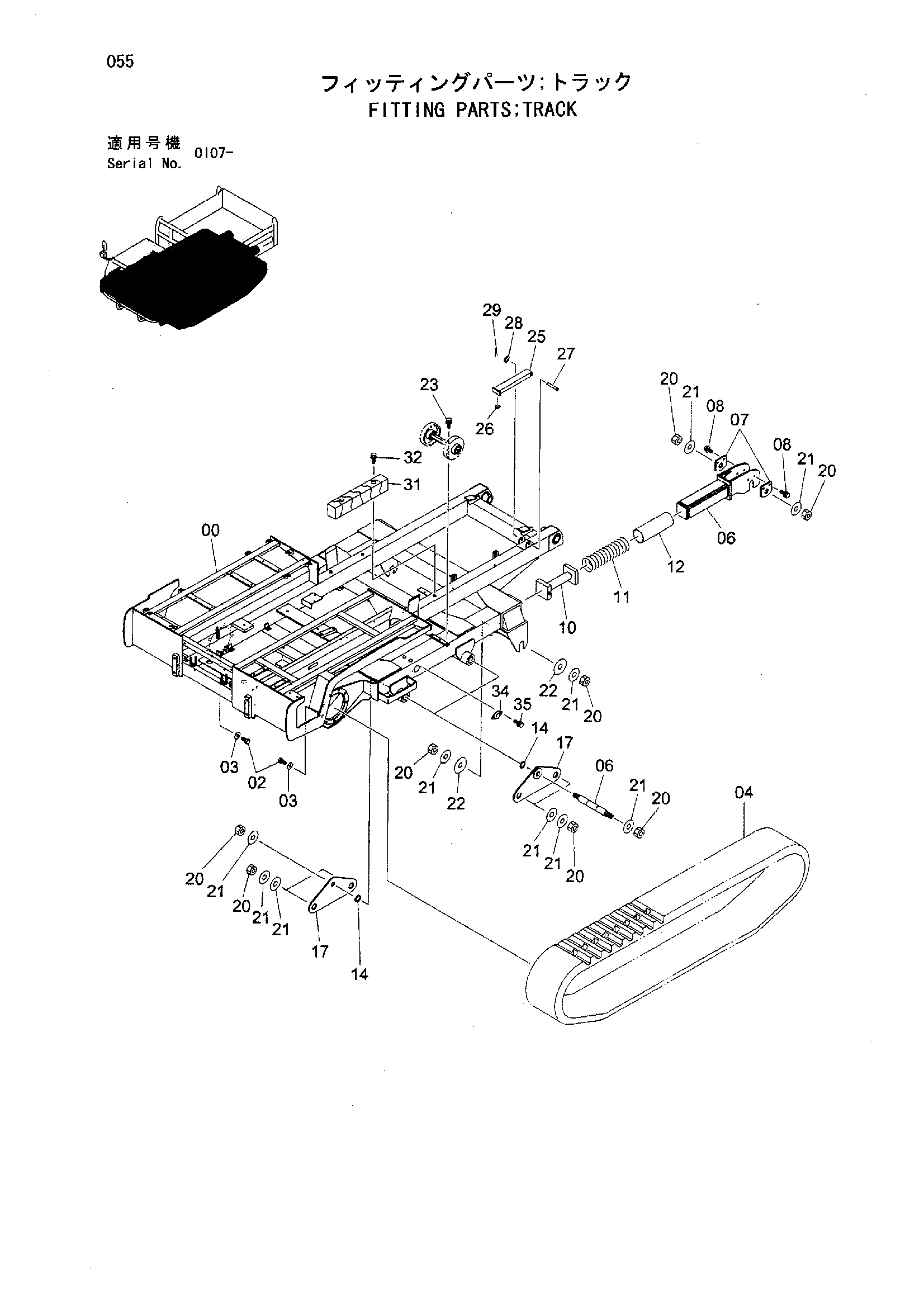

Заводская схема «Штуцер детали гусеница» для HITACHI EG30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y500164 | Гусеничная рама | 1 |
| 02 | J921435 | Болт | 18 |
| 03 | J222014 | Шайба | 18 |
| 04 | Y434014 | Башмак | 2 |
| 06 | Y437009 | Держатель | 2 |
| 07 | Y434055 | Пластина | 4 |
| 08 | J021225 | Болт с шайбой | 8 |
| 10 | Y434046 | Гидроцилиндр регулировочный | 2 |
| 11 | Y434052 | Пружина | 2 |
| 12 | Y434053 | Трубка | 2 |
| 14 | 4347250 | Пылезащитное уплотнение | 8 |
| 16 | Y300896 | Вал | 4 |
| 17 | Y970553 | Пластина | 8 |
| 20 | J950030 | Гайка | 32 |
| 21 | J222030 | Шайба | 48 |
| 22 | Y405565 | Шайба | 4 |
| 23 | J011050 | Болт с шайбой | 6 |
| 25 | Y438023 | Штанга блокировка | 1 |
| 26 | Y434064 | Амортизатор | 1 |
| 27 | Y434068 | Палец | 1 |
| 28 | A590114 | Плоская шайба | 1 |
| 29 | A764025 | Шплинт | 1 |
| 31 | Y405478 | Амортизатор | 2 |
| 32 | J021090 | Болт с шайбой | 4 |
| 34 | Y434065 | Колпачок резиновый | 2 |
| 35 | J020616 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
