Двигатель [STD] — HITACHI EG30

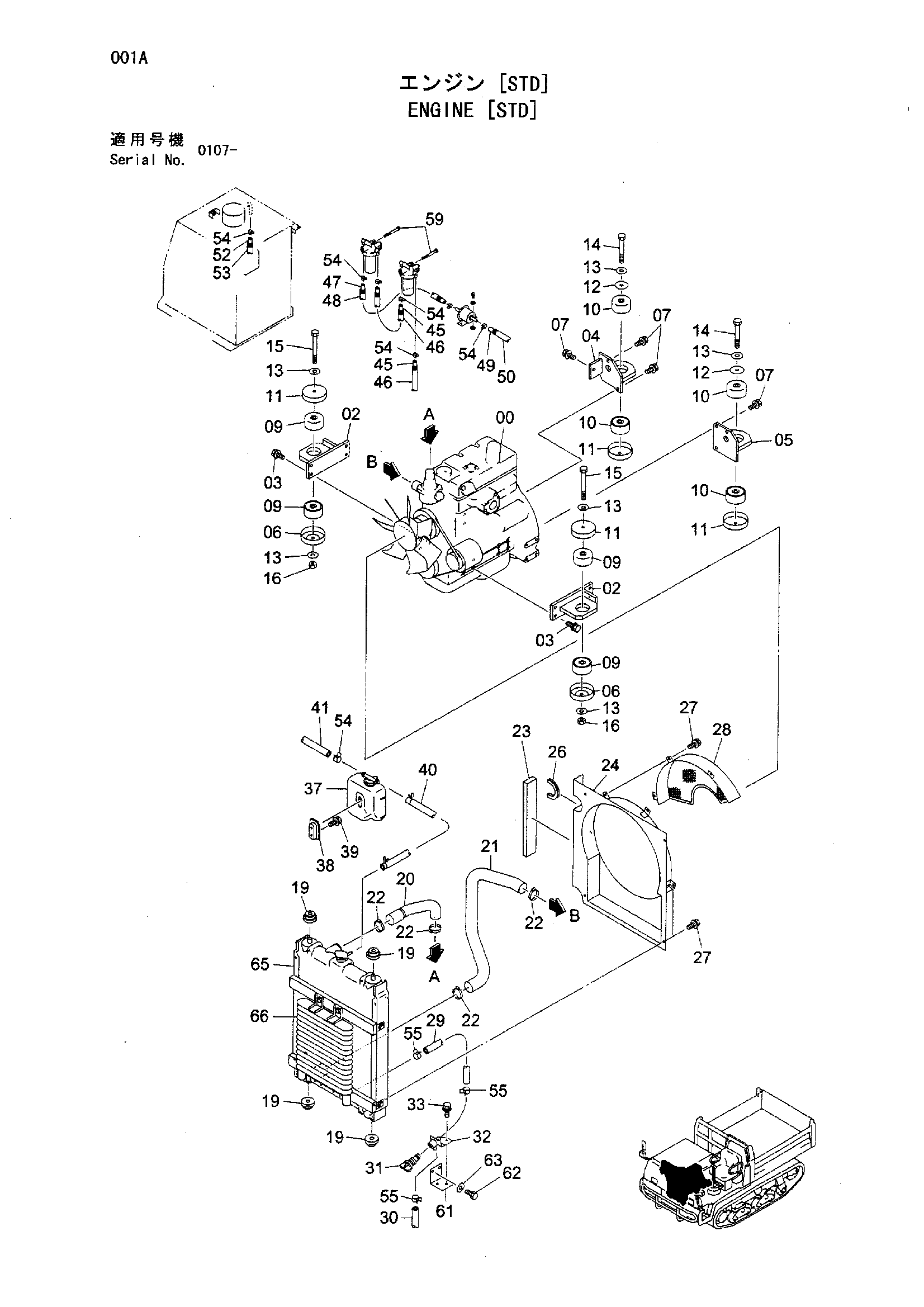

Заводская схема «Двигатель [STD]» для HITACHI EG30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	Y405464	Двигатель	1
02	Y801172	Кронштейн	2
03	J011030	Болт с шайбой	8
04	Y801170	Кронштейн	1
05	Y801171	Кронштейн	1
06	9753719	Ограничитель	2
07	J011025	Болт с шайбой	6
09	4276955	Резиновая прокладка	4
10	Y405471	Резиновая прокладка	4
11	4276374	Ограничитель	4
12	4307120	Пластина	2
13	J222012	Шайба	6
14	J901202	Болт	2
15	J901206	Болт	2
16	M660012	U-образная гайка	2
19	4402635	Резиновая подушка	4
20	Y300899	Водяной шланг	1
21	Y300900	Водяной шланг	1
22	4011675	Хомут шланга	4
23	Y405564	Резиновая прокладка	1
24	Y600229	Кожух	1
26	Y454075	Резиновая прокладка	1
27	J020612	Болт с шайбой	7
28	4427615	Защита вентилятор	1
29	Y405561	Водяной шланг	1
30	Y405562	Водяной шланг	1
31	4401687	Кран	1
32	4401686	Кран	1
33	J020820	Болт с шайбой	2
37	4423576	Бак воды	1
38	4367147	Пластина	1
39	J020612	Болт с шайбой	2
40	4427818	Водяной шланг	1
41	Y405566	Водяной шланг	1
45	Y405480	Топливный шланг	2
46	Y405484	Трубка	2
47	Y405481	Топливный шланг	1
48	Y405485	Трубка	1
49	Y405482	Топливный шланг	1
50	Y405486	Трубка	1
52	Y405483	Топливный шланг	1
53	Y405487	Трубка	1
54	4339258	Хомут шланга	11
55	4508575	Хомут шланга	3
59	J020865	Болт с шайбой	2
61	Y801174	Кронштейн	1
62	J901016	Болт	2
63	A590910	Пружинная шайба	2
65	Y405575	Радиатор	1
66	Y405576	Масляный радиатор	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EG30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
