Рулевое управление — HITACHI EG30

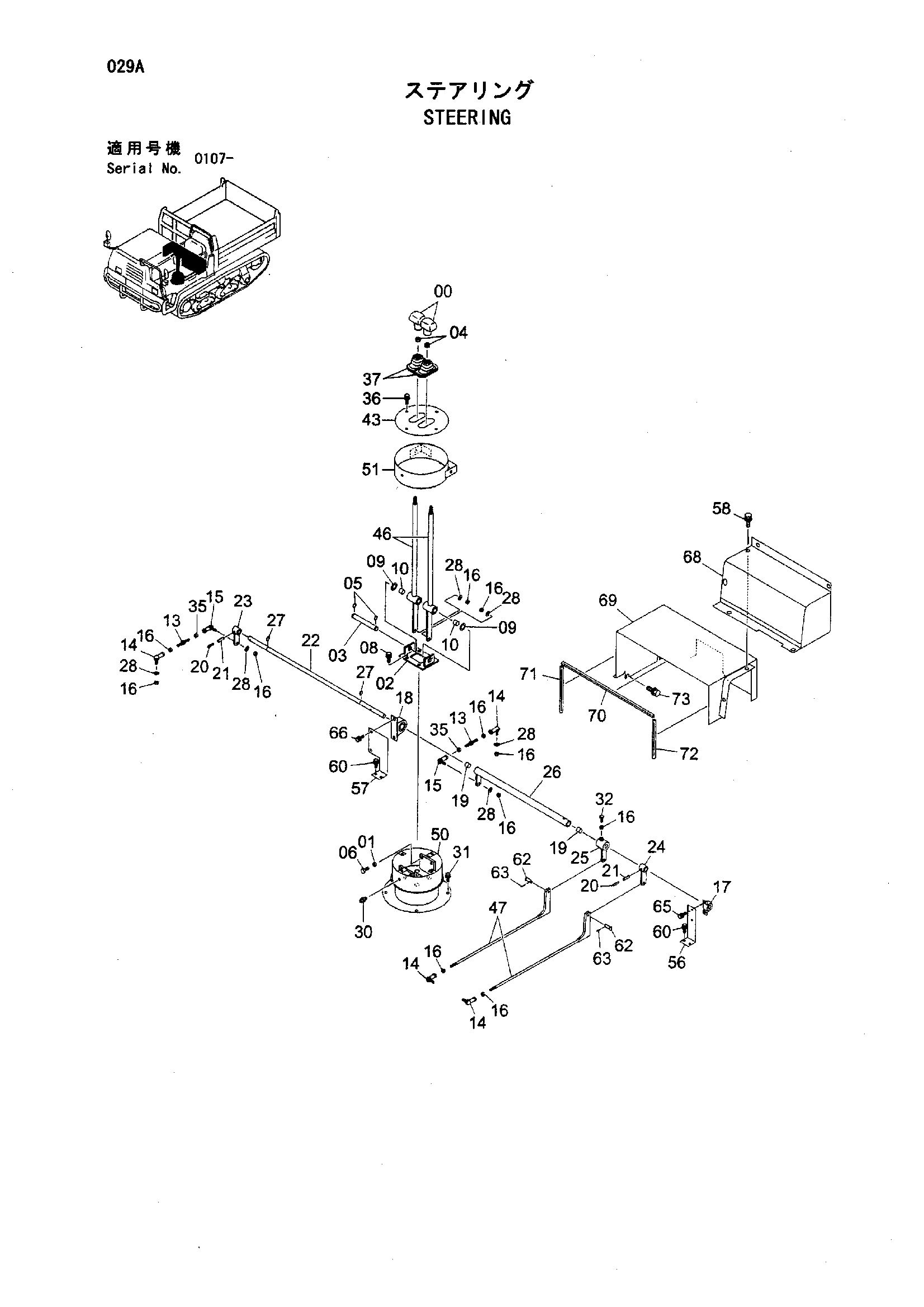

Заводская схема «Рулевое управление» для HITACHI EG30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4417442	Рукоятка	2
01	J950010	Гайка	4
02	Y970380	Кронштейн	1
03	Y405764	Палец	1
04	J952010	Гайка	2
05	991340	Стопорное кольцо	2
06	M261040	Болт	4
08	J021025	Болт с шайбой	4
09	4294498	Регулировочная шайба	4
10	4280298	Втулка	4
13	Y434045	Шток	2
14	4287792	Шарнир	4
15	4287793	Соединение шарик(левый)	2
16	M500807	Гайка	11
17	4280826	Подшипник блок	1
18	Y434050	Подшипник	1
19	4280301	Втулка	2
20	4328753	Пружинный штифт	2
21	967380	Пружинный штифт	2
22	Y405759	Вал	1
23	Y439715	Тяга	1
24	Y405762	Тяга	1
25	Y405763	Тяга	1
26	Y800962	Тяга	1
27	4418712	Стопорное кольцо	2
28	A590908	Пружинная шайба	6
30	J75481	Пресс-маслёнка	1
31	J021030	Болт с шайбой	4
32	J900825	Болт	1
35	M580008	Гайка (левый)	2
36	J020816	Болт с шайбой	4
37	3057084	Защитный чехол	2
43	Y405765	Пластина	1
46	Y800963	Рычаг	2
47	Y800964	Шток	2
50	Y700389	Стойка	1
51	Y458001	Трубка	1
56	Y801192	Кронштейн	1
56	Y405760	Кронштейн	1
57	Y801193	Кронштейн	1
57	Y405761	Кронштейн	1
58	J031020	Болт с шайбой	6
60	J010825	Болт с шайбой	4
62	A740821	Палец	2
63	A762016	Шплинт	2
65	J010612	Болт с шайбой	2
66	J011020	Болт с шайбой	2
68	Y700521	Крышка	1
69	Y700522	Крышка	1
70	Y405555	Резиновое уплотнение	1
71	Y405556	Резиновое уплотнение	1
72	Y405557	Резиновое уплотнение	1
73	J021020	Болт с шайбой	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EG30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
