Каталог запчастей HITACHI
Электрооборудование [EU] — HITACHI EG30

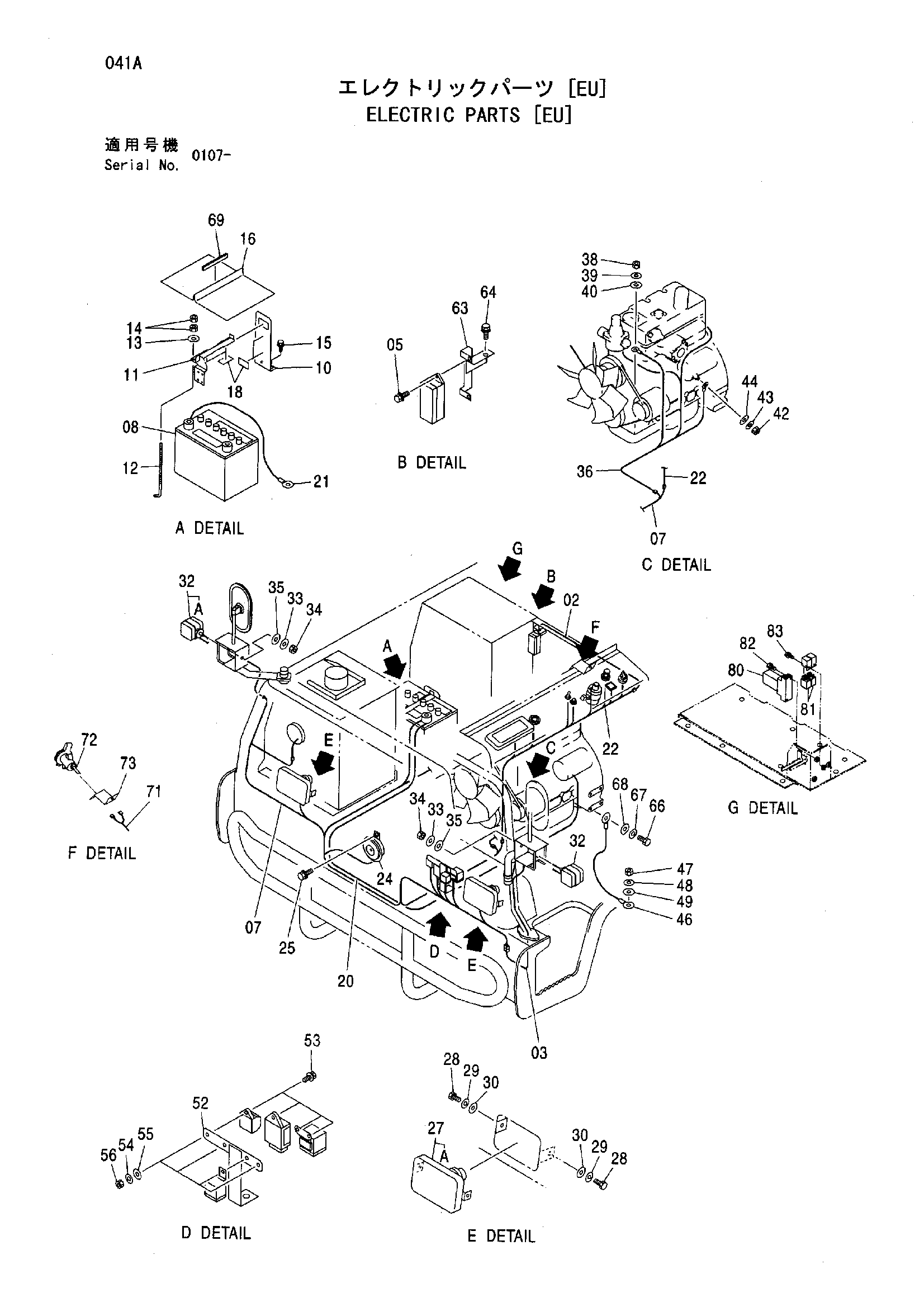

Заводская схема «Электрооборудование [EU]» для HITACHI EG30. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрооборудование [EU] HITACHI EG30](/catalog-drawings/01/0102920e-091e-452c-a547-7f3d1a8d45f4.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | Y409715 | Жгут проводов | 1 |
| 02A | 4436736 | Предохранитель | 1 |
| 02B | 4438015 | Предохранитель | 4 |
| 02C | 4428911 | Предохранитель | 1 |
| 03 | Y405578 | Жгут проводов | 1 |
| 05 | J260614 | Болт с шайбой | 2 |
| 05A | J900616 | Болт | 1 |
| 05B | A590106 | Плоская шайба | 1 |
| 07 | Y405573 | Жгут проводов | 1 |
| 08 | 4292182 | Аккумулятор | 1 |
| 10 | 4419181 | Кронштейн | 1 |
| 11 | Y801187 | Кронштейн | 1 |
| 12 | 4298596 | Болт | 1 |
| 13 | A590108 | Плоская шайба | 1 |
| 14 | M500807 | Гайка | 2 |
| 15 | J260825 | Болт с шайбой | 2 |
| 15A | J900825 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 16 | 4411944 | Крышка | 1 |
| 18 | 4392475 | Резиновая прокладка | 4 |
| 20 | 4417777 | Трос | 1 |
| 21 | 4406524 | Трос | 1 |
| 22 | Y405572 | Жгут проводов | 1 |
| 24 | 4349452 | Звуковой сигнал | 1 |
| 25 | J260816 | Болт с шайбой | 1 |
| 25A | J900816 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 27 | Y434075 | Фара | 2 |
| 28 | J900816 | Болт | 4 |
| 29 | A590908 | Пружинная шайба | 4 |
| 30 | A590108 | Плоская шайба | 4 |
| 32 | Y454108 | Фонарь | 2 |
| 33 | A590110 | Плоская шайба | 2 |
| 34 | J952010 | Гайка | 2 |
| 35 | Y404270 | Шайба зуб | 2 |
| 36 | Y405574 | Жгут проводов | 1 |
| 38 | M500605 | Гайка | 1 |
| 39 | A590906 | Пружинная шайба | 1 |
| 40 | A590106 | Плоская шайба | 1 |
| 42 | M500807 | Гайка | 1 |
| 43 | A590908 | Пружинная шайба | 1 |
| 44 | A590108 | Плоская шайба | 1 |
| 46 | 4286598 | Масса коде | 1 |
| 47 | J950010 | Гайка | 1 |
| 48 | A590910 | Пружинная шайба | 1 |
| 49 | A590110 | Плоская шайба | 1 |
| 52 | Y970389 | Кронштейн | 1 |
| 53 | M430620 | Винт | 4 |
| 54 | A590906 | Пружинная шайба | 4 |
| 55 | A590106 | Плоская шайба | 4 |
| 56 | M500605 | Гайка | 4 |
| 63 | Y800968 | Кронштейн | 1 |
| 64 | J260816 | Болт с шайбой | 1 |
| 64A | J900816 | Болт | 1 |
| 64B | A590108 | Плоская шайба | 1 |
| 66 | J901016 | Болт | 1 |
| 67 | A590910 | Пружинная шайба | 1 |
| 68 | A590110 | Плоская шайба | 1 |
| 69 | Y405865 | Амортизатор | 1 |
| 71 | Y409750 | Жгут проводов | 1 |
| 72 | 4362213 | Разъём | 1 |
| 73 | Y970962 | Кронштейн | 1 |
| 80 | Y405614 | Таймер | 1 |
| 81 | 4394590 | Реле | 2 |
| 82 | J450414 | Винт с шайбой | 2 |
| 83 | M430613 | Винт | 1 |
| 84 | Y405622 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
