Сиденье [стандарт] — HITACHI EG30

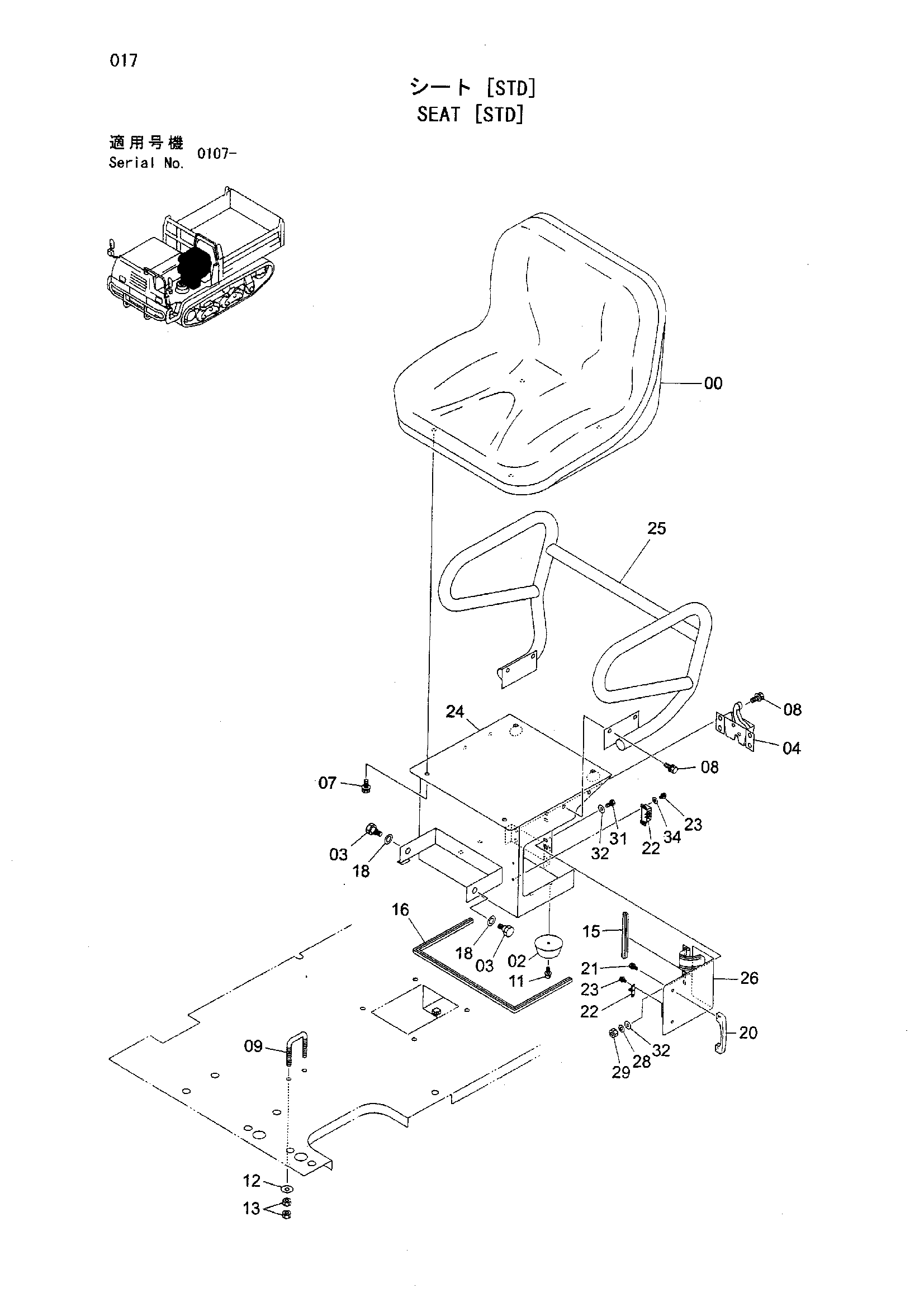

Заводская схема «Сиденье [стандарт]» для HITACHI EG30. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Сиденье [стандарт] HITACHI EG30](/catalog-drawings/e6/e6b571f5-51d7-4238-a6cb-2652677d47c7.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y405559 | Сиденье | 1 |
| 02 | Y434051 | Амортизатор | 2 |
| 03 | Y434092 | Болт | 2 |
| 04 | Y434093 | Замок | 1 |
| 07 | J020816 | Болт с шайбой | 4 |
| 08 | J020820 | Болт с шайбой | 8 |
| 09 | Y454089 | Крюк | 1 |
| 11 | J780625 | Болт с внутренним шестигранником | 2 |
| 12 | A590106 | Плоская шайба | 2 |
| 13 | M500605 | Гайка | 4 |
| 15 | Y405582 | Амортизатор | 1 |
| 16 | Y405583 | Амортизатор | 1 |
| 18 | A590114 | Плоская шайба | 2 |
| 20 | Y404560 | Рукоятка | 1 |
| 21 | J010610 | Болт с шайбой | 2 |
| 22 | Y404557 | Защёлка | 1 |
| 23 | J450306 | Винт с шайбой | 4 |
| 24 | Y700525 | Базовый | 1 |
| 25 | Y700523 | Стойка | 1 |
| 26 | Y801190 | Крышка | 1 |
| 28 | A590906 | Пружинная шайба | 4 |
| 29 | M500605 | Гайка | 4 |
| 31 | J900616 | Болт | 4 |
| 32 | A590106 | Плоская шайба | 8 |
| 34 | A590103 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
