Трубопроводы 1 — HITACHI EG30

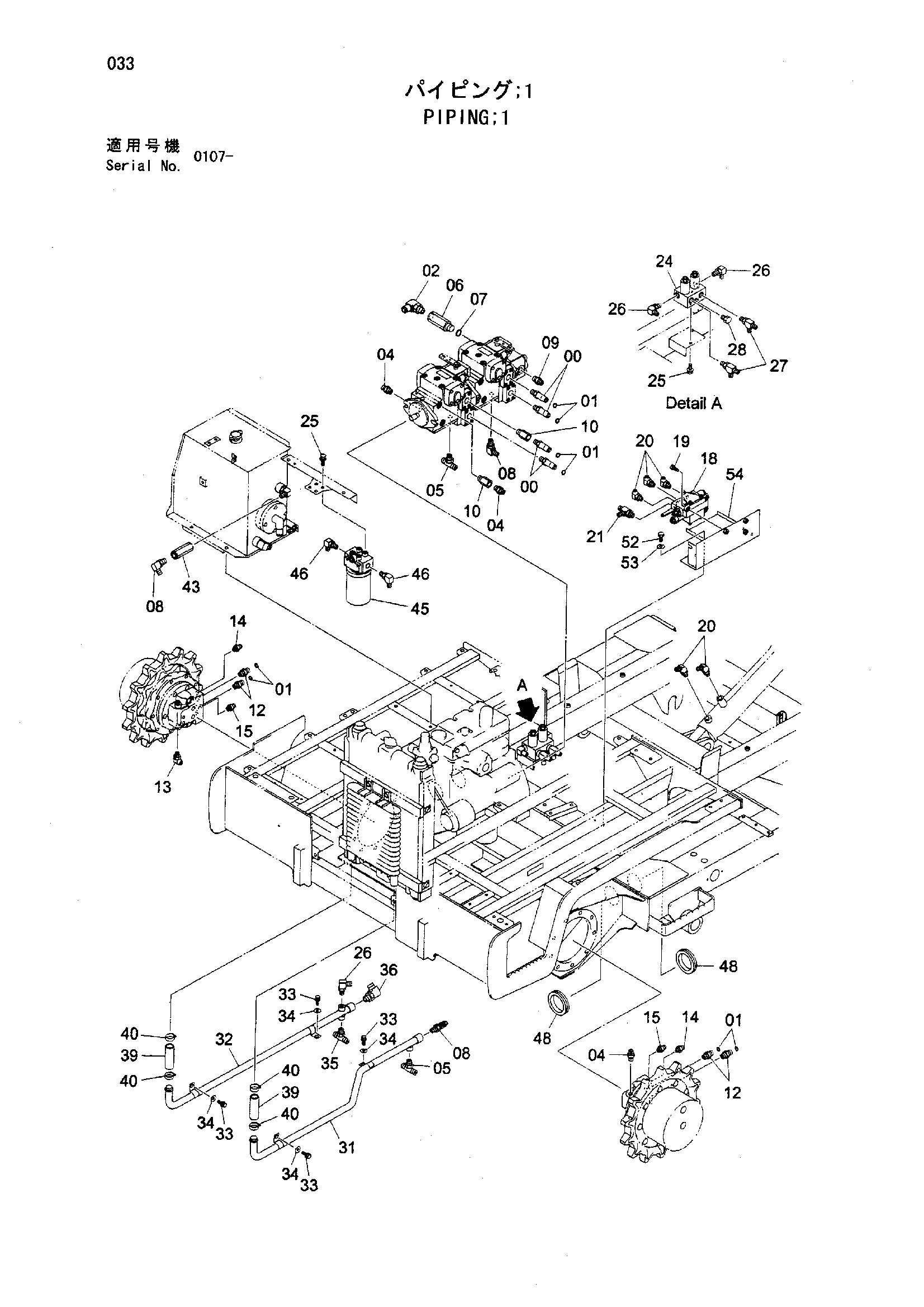

Заводская схема «Трубопроводы 1» для HITACHI EG30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200580 | Угловой штуцер | 4 |
| 01 | 4138938 | Уплотнительное кольцо | 8 |
| 02 | 4276854 | Угловой штуцер | 1 |
| 04 | 4210361 | Адаптер | 3 |
| 05 | 4221224 | Тройник | 2 |
| 06 | Y405492 | Переходник | 1 |
| 07 | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4154672 | Угловой штуцер | 3 |
| 09 | 4200469 | Адаптер | 1 |
| 10 | 4406267 | Переходник | 2 |
| 12 | 4189602 | Адаптер | 4 |
| 13 | 4200326 | Угловой штуцер | 1 |
| 14 | 4200466 | Адаптер | 2 |
| 15 | 4200465 | Адаптер | 2 |
| 18 | Y454145 | Гидрораспределитель | 1 |
| 19 | J781030 | Болт с внутренним шестигранником | 3 |
| 20 | 4190244 | Угловой штуцер | 5 |
| 21 | 4296066 | Тройник | 1 |
| 24 | 4390495 | Электромагнитный клапан | 1 |
| 25 | J021020 | Болт с шайбой | 6 |
| 26 | 4154671 | Угловой штуцер | 3 |
| 27 | 4203171 | Тройник | 2 |
| 28 | 4093624 | Пробка | 1 |
| 31 | Y801182 | Обратная трубка | 1 |
| 32 | Y801183 | Обратная трубка | 1 |
| 33 | J011020 | Болт с шайбой | 4 |
| 34 | A590110 | Плоская шайба | 4 |
| 35 | 4208472 | Тройник | 1 |
| 36 | 4156435 | Угловой штуцер | 1 |
| 39 | Y454031 | Резиновый шланг | 2 |
| 40 | 4505243 | Хомут шланга | 4 |
| 43 | Y454032 | Обратный клапан | 1 |
| 45 | Y434101 | Масляный фильтр | 1 |
| 46 | 4353073 | Угловой штуцер | 2 |
| 48 | 4338863 | Резиновая втулка | 4 |
| 52 | J901020 | Болт | 4 |
| 53 | A590910 | Пружинная шайба | 4 |
| 54 | Y801168 | Кронштейн | 1 |
| 54 | Y801194 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
