Трубопроводы 2 — HITACHI EG30

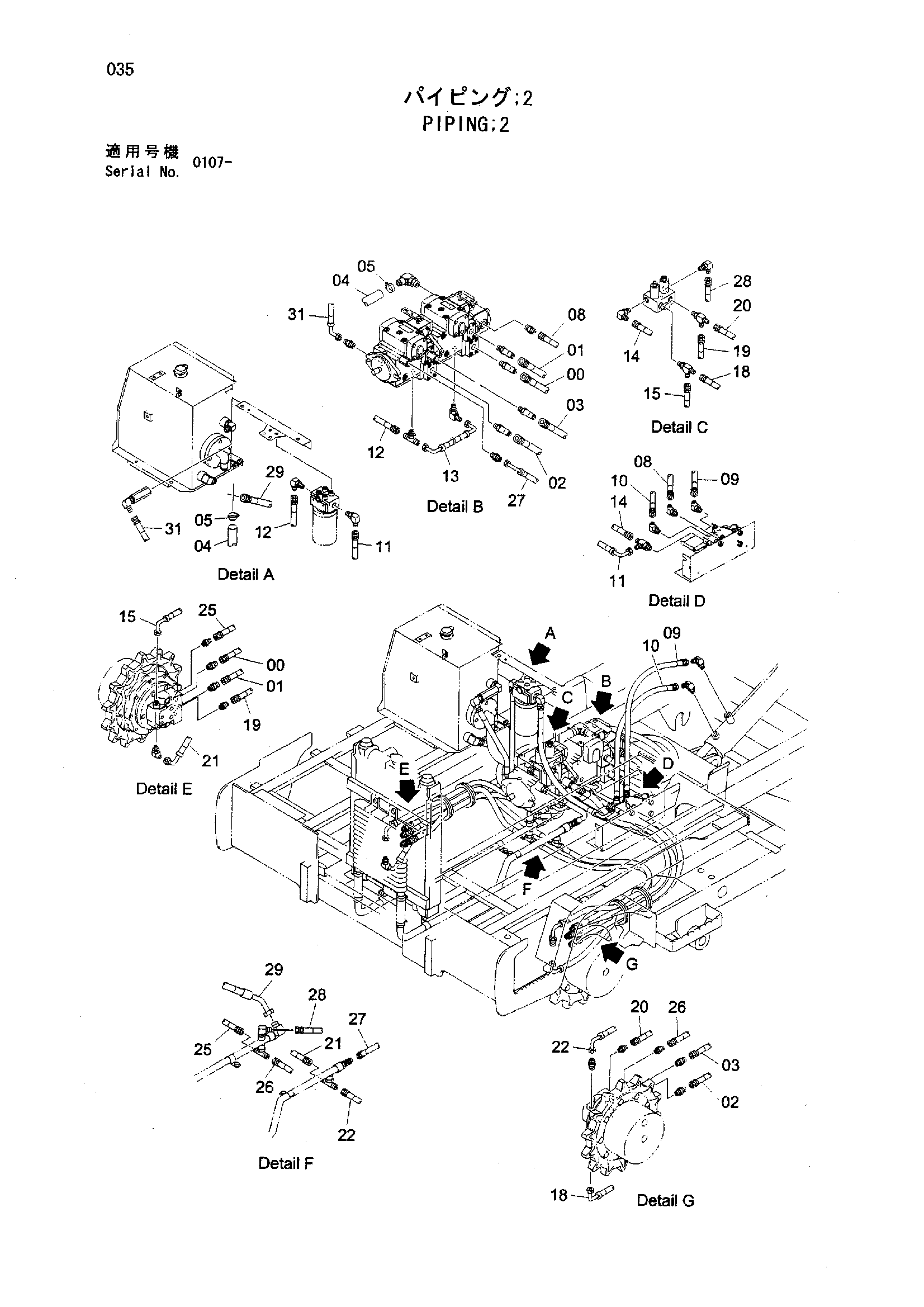

Заводская схема «Трубопроводы 2» для HITACHI EG30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y405523 | Шланг | 1 |
| 01 | Y405524 | Шланг | 1 |
| 02 | Y405525 | Шланг | 1 |
| 03 | Y405526 | Шланг | 1 |
| 04 | Y405527 | Шланг | 1 |
| 05 | 4505243 | Хомут шланга | 2 |
| 08 | Y405528 | Шланг | 1 |
| 09 | Y405529 | Шланг | 1 |
| 10 | Y405530 | Шланг | 1 |
| 11 | Y405531 | Шланг | 1 |
| 12 | Y405532 | Шланг | 1 |
| 13 | Y405533 | Шланг | 1 |
| 14 | Y405534 | Шланг | 1 |
| 15 | Y405535 | Шланг | 1 |
| 18 | Y405536 | Шланг | 1 |
| 19 | Y405537 | Шланг | 1 |
| 20 | Y405538 | Шланг | 1 |
| 21 | Y405539 | Шланг | 1 |
| 22 | Y405540 | Шланг | 1 |
| 25 | Y405541 | Шланг | 1 |
| 26 | Y405542 | Шланг | 1 |
| 27 | Y405543 | Шланг | 1 |
| 28 | Y405544 | Шланг | 1 |
| 29 | Y405545 | Шланг | 1 |
| 31 | Y405546 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
