Сиденье [Европа] — HITACHI EG30

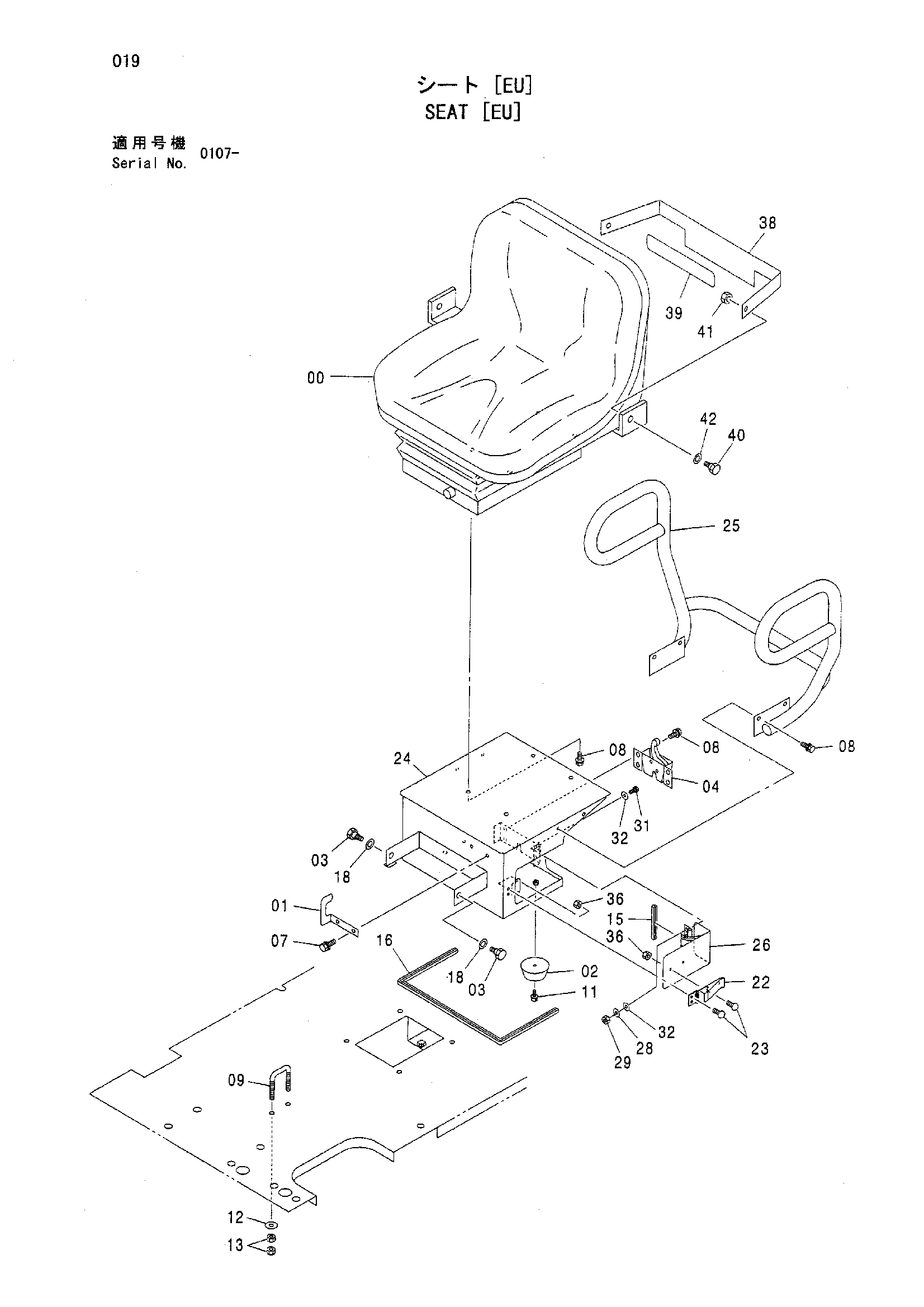

Заводская схема «Сиденье [Европа]» для HITACHI EG30. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Сиденье [Европа] HITACHI EG30](/catalog-drawings/20/2019ae02-1d47-49e0-8be6-0c227ad84f7e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y410233 | Сиденье | 1 |
| 01 | Y410602 | Ограничитель | 1 |
| 02 | Y434051 | Амортизатор | 2 |
| 03 | Y434092 | Болт | 2 |
| 04 | Y434093 | Замок | 1 |
| 07 | J260816 | Болт с шайбой | 2 |
| 07A | J900816 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | J260820 | Болт с шайбой | 12 |
| 08A | J900820 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | Y454089 | Крюк | 1 |
| 11 | J780625 | Болт с внутренним шестигранником | 2 |
| 12 | A590106 | Плоская шайба | 2 |
| 13 | M500605 | Гайка | 4 |
| 15 | Y405582 | Амортизатор | 1 |
| 16 | Y405583 | Амортизатор | 1 |
| 18 | A590114 | Плоская шайба | 2 |
| 22 | 4231924 | Зажим | 1 |
| 23 | M430513 | Винт | 4 |
| 24 | Y700777 | Базовый | 1 |
| 25 | Y700839 | Стойка | 1 |
| 26 | Y801766 | Крышка | 1 |
| 28 | A590906 | Пружинная шайба | 2 |
| 29 | M500605 | Гайка | 2 |
| 31 | J900616 | Болт | 2 |
| 32 | A590106 | Плоская шайба | 4 |
| 36 | M500504 | Гайка | 4 |
| 38 | Y410933 | Ограничитель | 1 |
| 39 | Y410934 | Резиновая втулка | 1 |
| 40 | 4235232 | Болт | 2 |
| 41 | 4209198 | Гайка | 2 |
| 42 | A590112 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
