Двигатель [EU] — HITACHI EG30

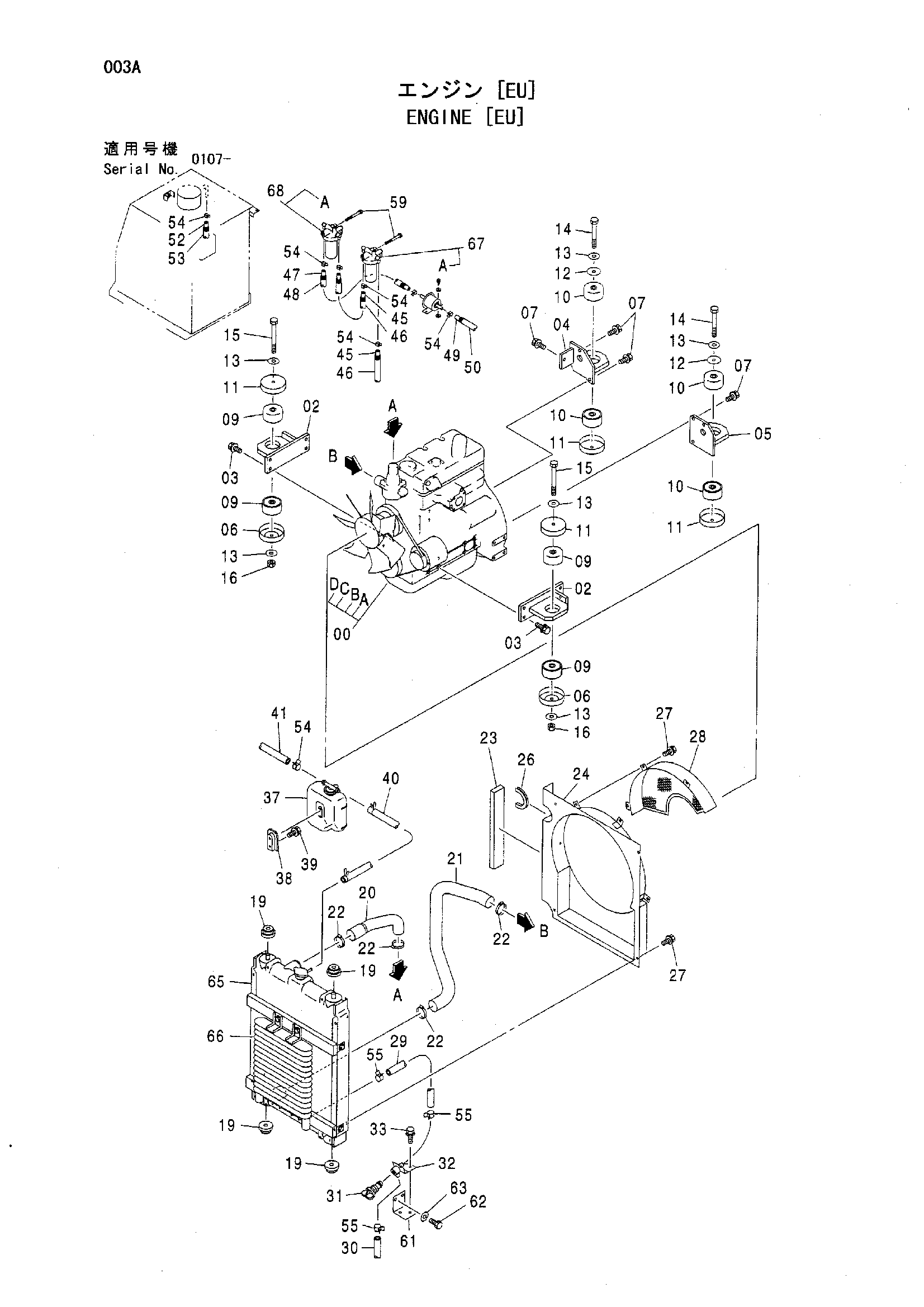

Заводская схема «Двигатель [EU]» для HITACHI EG30. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Двигатель [EU] HITACHI EG30](/catalog-drawings/c6/c69209f4-6fa4-4ebc-842c-2950d82ecddd.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y409259 | Двигатель | 1 |
| 00A | 4373419 | Филте масляный | 1 |
| 00B | 4447110 | Вентилятор | 1 |
| 00C | 4417515 | Ремень вентилятор | 1 |
| 00D | 4447084 | Указатель | 1 |
| 02 | Y801172 | Кронштейн | 2 |
| 03 | J271030 | Болт с шайбой | 8 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Плоская шайба | 1 |
| 04 | Y801170 | Кронштейн | 1 |
| 05 | Y801171 | Кронштейн | 1 |
| 06 | 9753719 | Ограничитель | 2 |
| 07 | J271025 | Болт с шайбой | 6 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Плоская шайба | 1 |
| 09 | 4276955 | Резиновая прокладка | 4 |
| 10 | Y405471 | Резиновая прокладка | 4 |
| 11 | 4276374 | Ограничитель | 4 |
| 12 | 4307120 | Пластина | 2 |
| 13 | J222012 | Шайба | 6 |
| 14 | J901202 | Болт | 2 |
| 15 | J901206 | Болт | 2 |
| 16 | M660012 | U-образная гайка | 2 |
| 19 | 4402635 | Резиновая подушка | 4 |
| 20 | Y300899 | Водяной шланг | 1 |
| 21 | Y300900 | Водяной шланг | 1 |
| 22 | 4011675 | Хомут шланга | 4 |
| 23 | Y405564 | Резиновая прокладка | 1 |
| 24 | Y600229 | Кожух | 1 |
| 26 | Y454075 | Резиновая прокладка | 1 |
| 27 | J260612 | Болт с шайбой | 7 |
| 27A | J900612 | Болт | 1 |
| 27B | A590106 | Плоская шайба | 1 |
| 28 | 4427615 | Защита вентилятор | 1 |
| 29 | Y405561 | Водяной шланг | 1 |
| 30 | Y405562 | Водяной шланг | 1 |
| 31 | 4401687 | Кран | 1 |
| 32 | 4401686 | Кран | 1 |
| 33 | J260820 | Болт с шайбой | 2 |
| 33A | J900820 | Болт | 1 |
| 33B | A590108 | Плоская шайба | 1 |
| 37 | 4423576 | Бак воды | 1 |
| 38 | 4367147 | Пластина | 1 |
| 39 | J260612 | Болт с шайбой | 2 |
| 39A | J900612 | Болт | 1 |
| 39B | A590106 | Плоская шайба | 1 |
| 40 | 4427818 | Водяной шланг | 1 |
| 41 | Y405566 | Водяной шланг | 1 |
| 45 | Y405480 | Топливный шланг | 2 |
| 46 | Y405484 | Трубка | 2 |
| 47 | Y405481 | Топливный шланг | 1 |
| 48 | Y405485 | Трубка | 1 |
| 49 | Y405482 | Топливный шланг | 1 |
| 50 | Y405486 | Трубка | 1 |
| 52 | Y405483 | Топливный шланг | 1 |
| 53 | Y405487 | Трубка | 1 |
| 54 | 4339258 | Хомут шланга | 11 |
| 55 | 4508575 | Хомут шланга | 3 |
| 59 | J260865 | Болт с шайбой | 2 |
| 59A | J900865 | Болт | 1 |
| 59B | A590108 | Плоская шайба | 1 |
| 61 | Y801174 | Кронштейн | 1 |
| 62 | J901016 | Болт | 2 |
| 63 | A590910 | Пружинная шайба | 2 |
| 65 | Y405575 | Радиатор | 1 |
| 66 | Y405576 | Масляный радиатор | 1 |
| 67 | 4399161 | Фильтр | 1 |
| 67A | 4418776 | Фильтрующий элемент | 1 |
| 68 | 4374591 | Филере топливный | 1 |
| 68A | 4454529 | Комплект элемент | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
