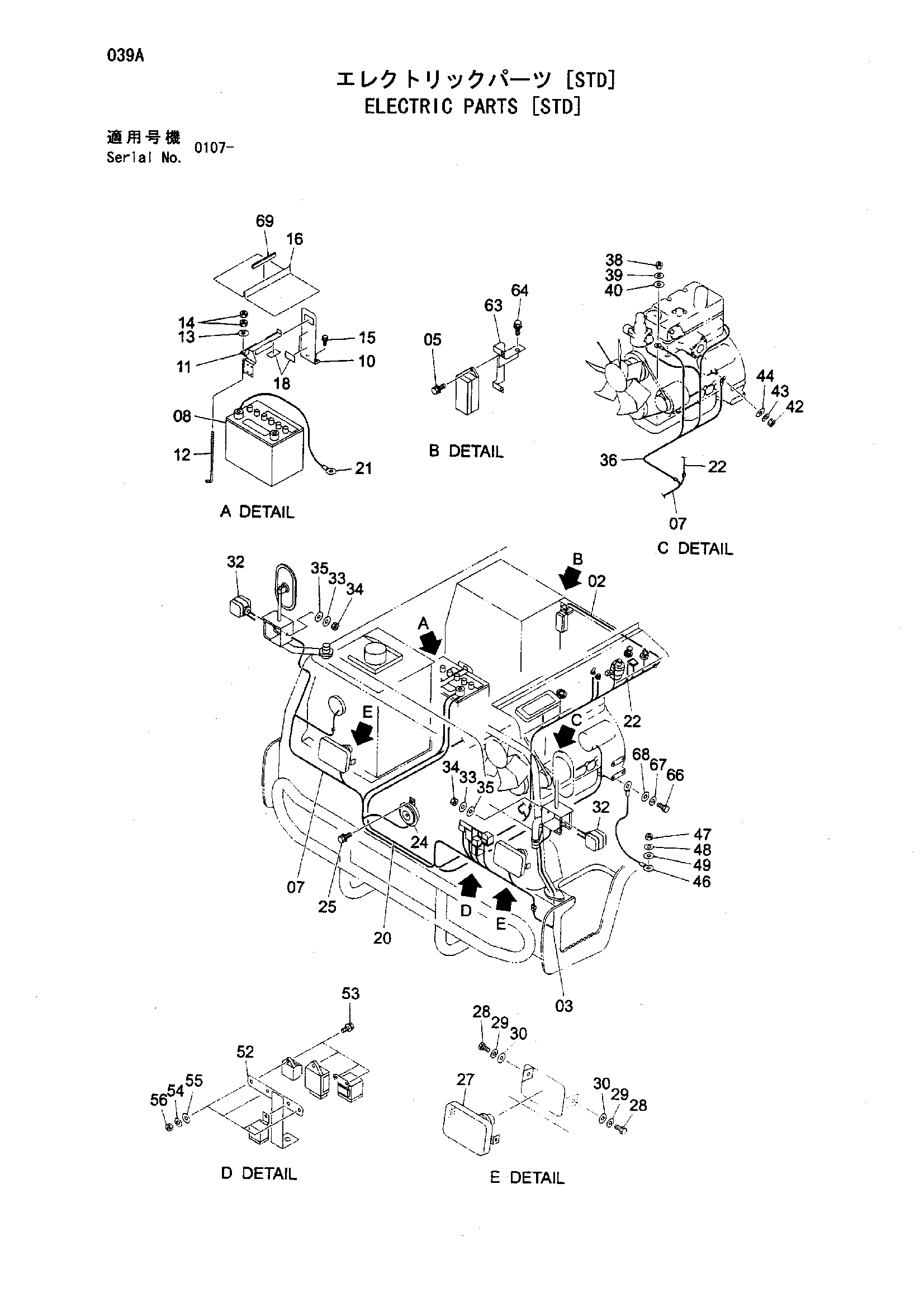

Электрооборудование [STD] — HITACHI EG30

Заводская схема «Электрооборудование [STD]» для HITACHI EG30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	Y405580	Жгут проводов	1
03	Y405578	Жгут проводов	1
05	J020614	Болт с шайбой	2
07	Y405573	Жгут проводов	1
08	4292182	Аккумулятор	1
10	4419181	Кронштейн	1
11	Y801187	Кронштейн	1
12	4298596	Болт	1
13	A590108	Плоская шайба	1
14	M500807	Гайка	2
15	J020825	Болт с шайбой	2
16	4411944	Крышка	1
18	4392475	Резиновая прокладка	4
20	4417777	Трос	1
21	4406524	Трос	1
22	Y405572	Жгут проводов	1
24	4349452	Звуковой сигнал	1
25	J020816	Болт с шайбой	1
27	Y434075	Фара	2
28	J900816	Болт	4
29	A590908	Пружинная шайба	4
30	A590108	Плоская шайба	4
32	Y454108	Фонарь	2
33	A590110	Плоская шайба	2
34	J952010	Гайка	2
35	Y404270	Шайба зуб	2
36	Y405574	Жгут проводов	1
38	M500605	Гайка	1
39	A590906	Пружинная шайба	1
40	A590106	Плоская шайба	1
42	M500807	Гайка	1
43	A590908	Пружинная шайба	1
44	A590108	Плоская шайба	1
46	4286598	Жгут проводов	1
47	J950010	Гайка	1
48	A590910	Пружинная шайба	1
49	A590110	Плоская шайба	1
52	Y970389	Кронштейн	1
53	M430620	Винт	4
54	A590906	Пружинная шайба	4
55	A590106	Плоская шайба	4
56	M500605	Гайка	4
63	Y800968	Кронштейн	1
64	J020816	Болт с шайбой	1
66	J901016	Болт	1
67	A590910	Пружинная шайба	1
68	A590110	Плоская шайба	1
69	Y405865	Амортизатор	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EG30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
