Кхарге трубопроводы — HITACHI EG110R

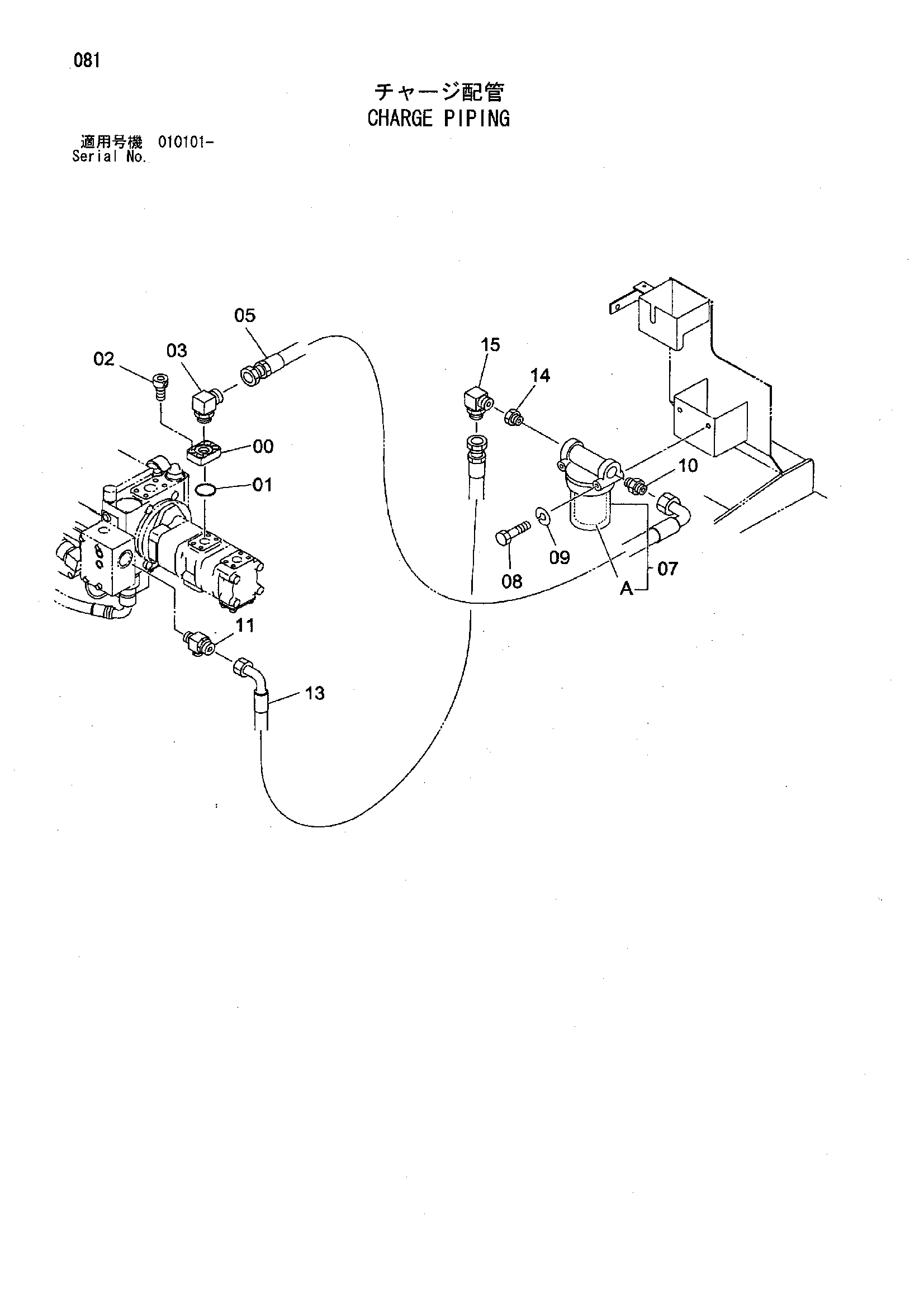

Заводская схема «Кхарге трубопроводы» для HITACHI EG110R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y406215 | Фланец | 1 |
| 01 | A811035 | Уплотнительное кольцо | 1 |
| 02 | J781025 | Болт с внутренним шестигранником | 4 |
| 03 | A852366 | Угловой штуцер | 1 |
| 05 | Y406220 | Шланг | 1 |
| 07 | Y406159 | Масляный фильтр | 1 |
| 07A | Y406283 | Фильтрующий элемент | 1 |
| 08 | J901008 | Болт | 2 |
| 09 | A590910 | Пружинная шайба | 2 |
| 10 | 4456399 | Адаптер | 1 |
| 11 | Y406216 | Тройник | 1 |
| 13 | Y406222 | Шланг | 1 |
| 13 | Y406581 | Шланг | 1 |
| 14 | 4456399 | Адаптер | 1 |
| 14 | 4263448 | Переходник | 1 |
| 15 | A852366 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG110R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
